59832 / 59833 No PIÈCE :
59832-3N Rev 10/11/11

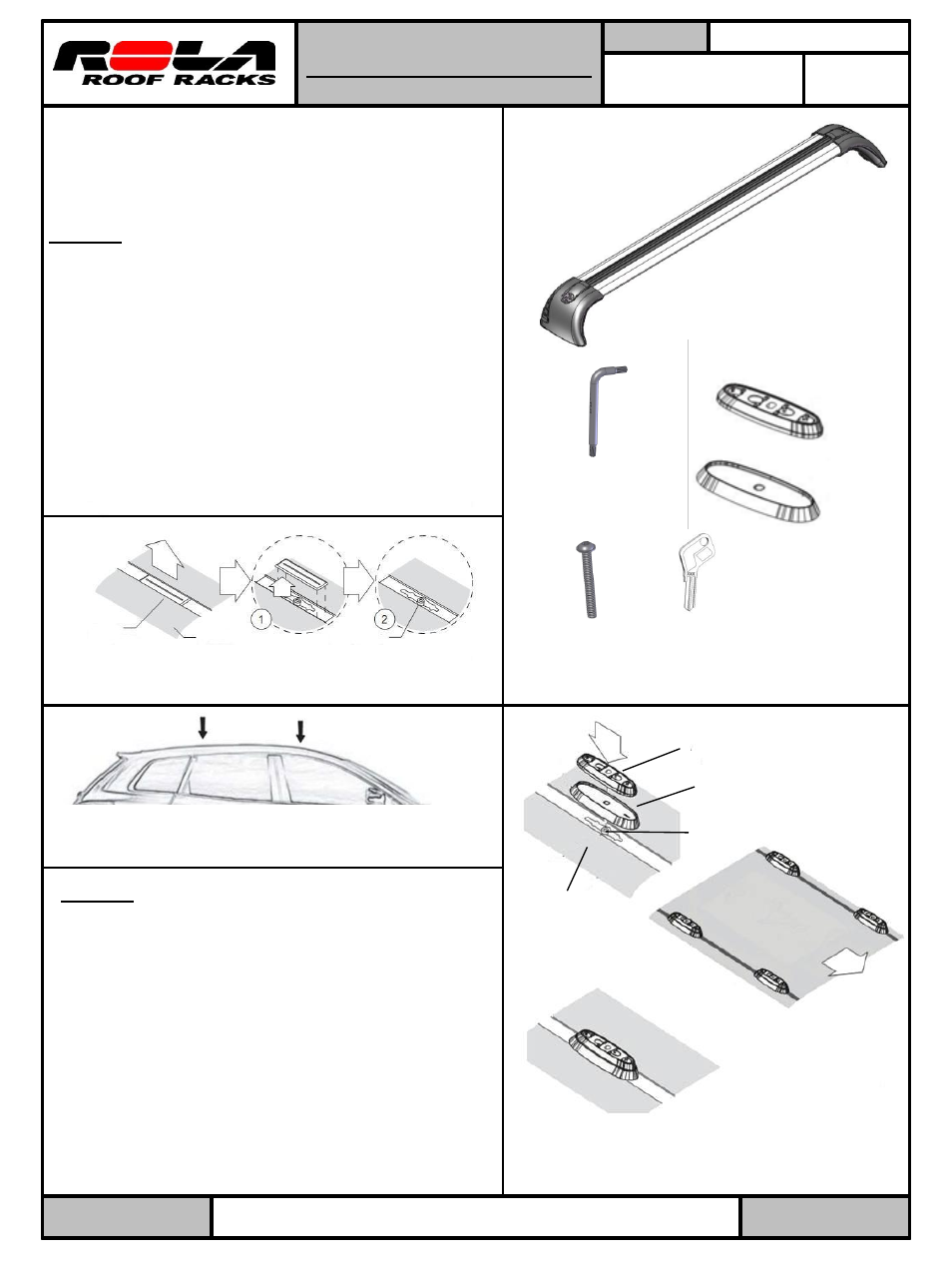

Instructions de montage
Ensembles de traverses de toit
AP-GTX (point d'ancrage GTX)
Capacité de charge :
Page 1 de 2
50 kg /
110 lb
Imprimé en Chine
Nota : Avant le montage
Avant le montage, vérifier que l'ensemble comprend toutes les
pièces nécessaires pour installer les traverses. Se reporter à la
nomenclature des pièces pour vous guider. La clé en L est
rangée dans le support d'extrémité.
Prière de lire les instructions avant de procéder au montage.
Étape 1 : Enlèvement des capuchons de points
d'ancrage du véhicule.
A. Sur le toit du véhicule ou dans les rainures de drainage, on
trouvera de l'avant à l'arrière des capuchons de points
d'ancrage. (Fig. 1)
B. Retirer avec précaution ces capuchons en les faisant glisser dans
la direction indiquée sur ceux-ci. Les points d'ancrage seront
ainsi exposés. Il est préférable de visser les boulons dans les
points d'ancrage à ce moment afin de nettoyer le filetage.
Nota : Prendre des précautions en retirant les capuchons afin
d'éviter d'endommager ou de perdre les attaches. Les capuchons
ne seront pas remis en place une fois les traverses installées sur
le véhicule.
En vue d'une pose ultérieure , conserver les capuchons et tout
bouchon lorsque les traverses sont utilisées.
Étape 2 : Installation des joints de caoutchouc et
de l'adaptateur
A. Placer les joints en caoutchouc au-dessus des points
d'ancrage comme illustré. (Fig. 2)
B. S’assurer de bien aligner le joint d'étanchéité.
C. Si le joint comporte une flèche directionnelle, elle pointe
toujours vers l'avant du véhicule.
D. S’assurer que les fentes du joint sont centrées au-dessus
du filetage des points d'ancrage du toit.
E. Placer les adaptateurs en plastique sur la surface enfoncée
du joint d'étanchéité. (Fig. 3) Répéter la manoeuvre pour
les quatres points d'ancrage. (Fig. 4)
Assemblage traverse-
support d'extrémité (2)
Adaptateur en
plastique (4)
Joint d’étanchéité
en caoutchouc (4)
Clé en L – Clé de sécurité
(2) (rangée dans le support
d'extrémité)
Capuchon de point
d'ancrage
Toit du véhicule
Point
d'ancrage
Adaptateur en plastique
Toit du véhicule
Point d'ancrage
Joint d’étanchéité en caoutchouc
Avant du véhicule
Toit du
véhicule
Emplacement des points d'ancrage sur le véhicule
Fig. 1
Fig. 2
Fig. 3
Nomenclature des pièces
Clé (4) Boulon (4)
Fig. 4
