59832 / 59833
Número de parte:
59832-3N Rev 10/11/11

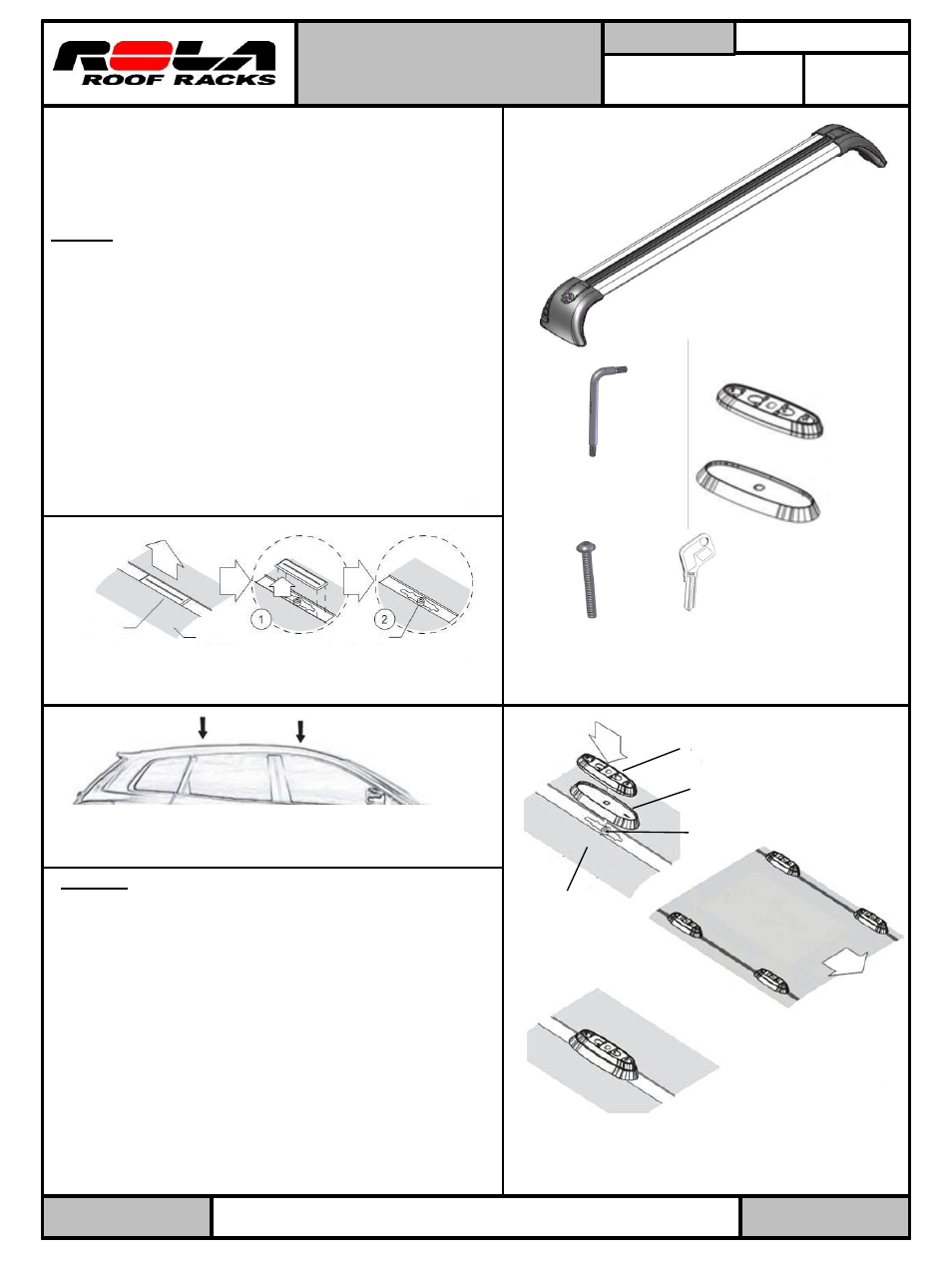

Instrucciones de ajuste
AP-GTX (punto de anclaje GTX)
Kit de travesaños
CAPACIDAD DE CARGA:
Hoja 1 de 2
50Kgs /
110 Lbs
Impreso en China
Nota: Antes de ensamblar
Antes de ensamblar el kit de travesaños revise que el kit contenga
todas las piezas que se necesitan para ajustar los travesaños.
Consulte la lista de piezas para guía. La llave se almacena en el
soporte lateral. Lea las instrucciones antes de la instalación.
Paso 1: Retire las tapas de los puntos de anclaje
del vehículo.
A. En la moldura o techo del vehículo encontrará las tapas de los
puntos de anclaje para antes y después. (fig 1)
B. Con cuidado retire estas tapas deslizándolas en la dirección
que se indica. Esto revelará los puntos de anclaje. Es
recomendable atornillar los pernos dentro de las roscas de los
puntos de anclaje en este momento para limpiar las roscas.
Nota: Tenga cuidado cuando retire las tapas para evitar dañar o
perder los clips. Las tapas no se reemplazarán mientras los
travesaños estén sobre el vehículo.
Guarde las tapas y cualquier tapón mientras los travesaños estén
en uso para reposición posterior.
Paso 2: Instalación de los empaques de goma y
adaptador
A. Coloque los empaques de goma sobre los puntos de
anclaje, como se muestra en la figura. (fig 2)
B. Verifique que el empaque esté correctamente alineado.
C. Si el empaque tiene una flecha ésta siempre señala el
frente del vehículo.
D. Asegúrese de que las ranuras de los empaques estén
centradas sobre las roscas de los puntos de anclaje en el
techo.
E. Coloque los adaptadores plásticos dentro de la superficie
superior empotrada del empaque. (Fig. 3) Repita el
procedimiento para los cuatro puntos de anclaje. (fig 4)
Ensamble de
travesaños/soporte lateral
(2)
Adaptador plástico
(4)
Empaque de goma
(4)
Llave en L - Llave de
seguridad (2)
(almacenada en el
soporte lateral)
Tapa del punto de
anclaje
Techo del vehículo
Punto de
anclaje
Adaptador plástico
Techo del vehículo
Punto de anclaje
Empaque de goma
Frente del
vehículo
Techo del
vehículo
Ubicación de los puntos de anclaje en el vehículo
Fig. 1.
Fig. 2.
Fig. 3.
Lista de partes
Llave (4) Perno (4)
Fig. 4.
