N o PIÈCE
Capacité de charge
Outils nécessaires à l'installation
C
O
M
P
O
S
A
N
T
S
D
E
L
'E
N
S
E
M
B
LE
50 kg
110 lb
59855
A
B
C
D
E
F
G
H
I
J

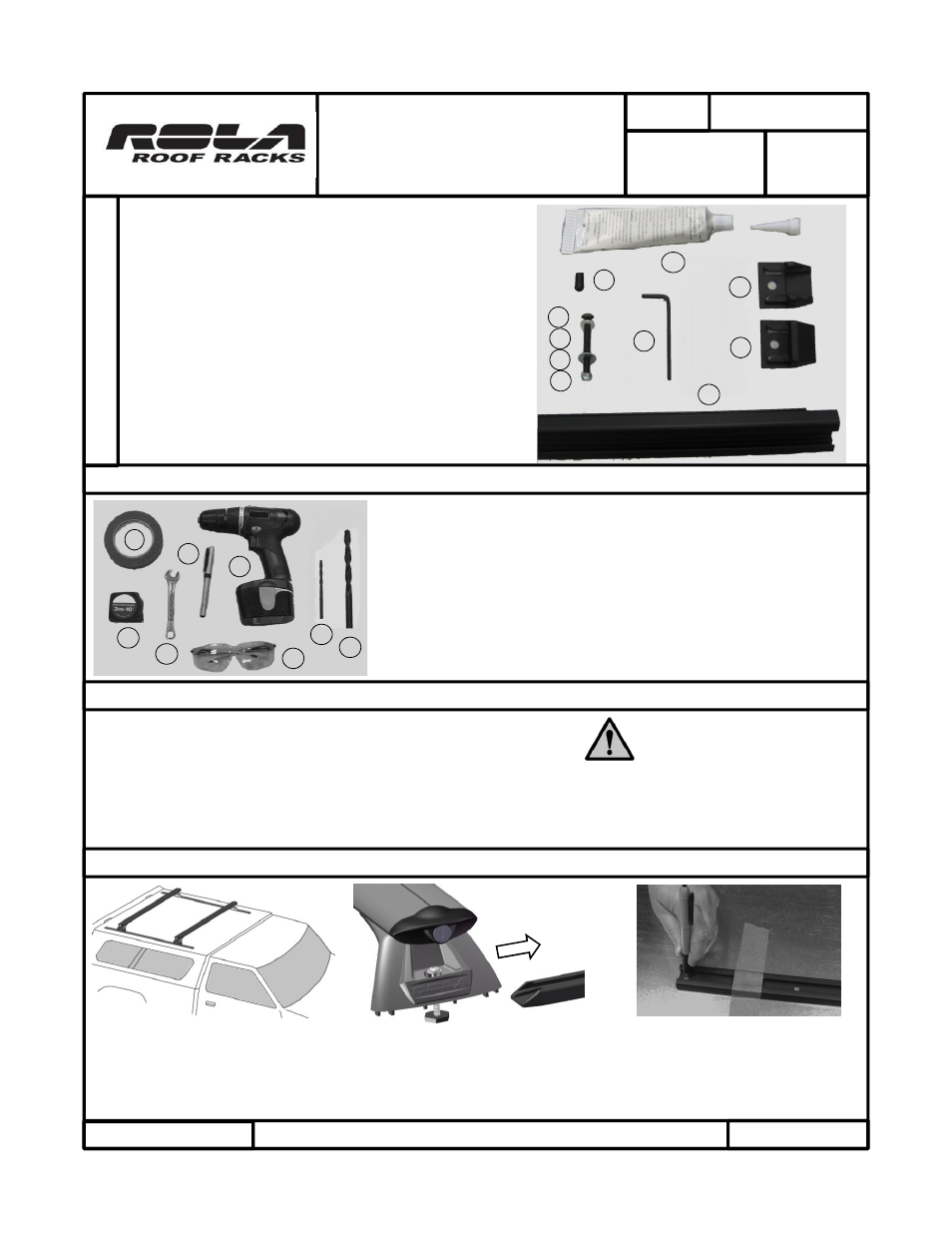

Pièce Description Qté
A Boulon à tête ronde M5 x 30mm 12
B Rondelle en nylon 12
C Rondelle-M5 12
D Contre-écrou hexagonal 12
E Capuchon de protection d'extrémité de vis 12
F Clé hexagonale - 3 mm 1
G Scellant au silicone 1
H
Capuchon d'extrémité de rail - Ouvert
(arrière)
2
I
Capuchon d'extrémité de rail - Fermé
(avant)
2
J Rail et coussinet d'isolateur 2
A
D
E
Système de rails
Pour utilisation sur capuchons
de fibres de verre
Utiliser avec les ensembles
de traverses ROLA APE et APX
Outils requis :
A Ruban-cache E Perceuse
B Ruban à mesurer F Lunettes de protection
C Clé 8 mm G Foret 1/8"
D Marqueur à pointe fine H Foret 1/4"
Positionnement des rails sur la surface du véhicule (coque de camionnette illustrée)
Page 1 de 2
Aligner les rails pour qu‘ils soient parallèles et à
distance égale de l'arrière.
Conseil : Pré-installer les traverses de toit ROLA
sur les rails permettra un positionnement correct.
Utiliser un marqueur à pointe fine pour marquer chaque trou.
S'assurer de marquer les trous à chaque extrémité des rails.
Conseil : Utiliser du ruban-cache pour maintenir les rails bien en
place pendant le marquage. Le coussinet d'isolateur peut être
retiré pendant le marquage.
L'utilisation du système de rails ROLA avec boulons est
destiné aux installations sur toit en fibre de verre.
L'installation nécessite le perçage et la pose
permanente de rails.
L'installation nécessite aussi certains outils et habiletés.
Si vous avez des doutes, veuillez faire appel à un
installateur qualifié.
Attention : Ne dépassez jamais la capacité de
charge la moins élevée, soit celle du véhicule
(consulter le fabricant pour des détails), soit celle
de votre système de traverses de toit.
Mises en garde avant de commencer
Imprimé en Chine
B
C
F
59855N Rev A 2-11-13
G
H
ATTENTION
