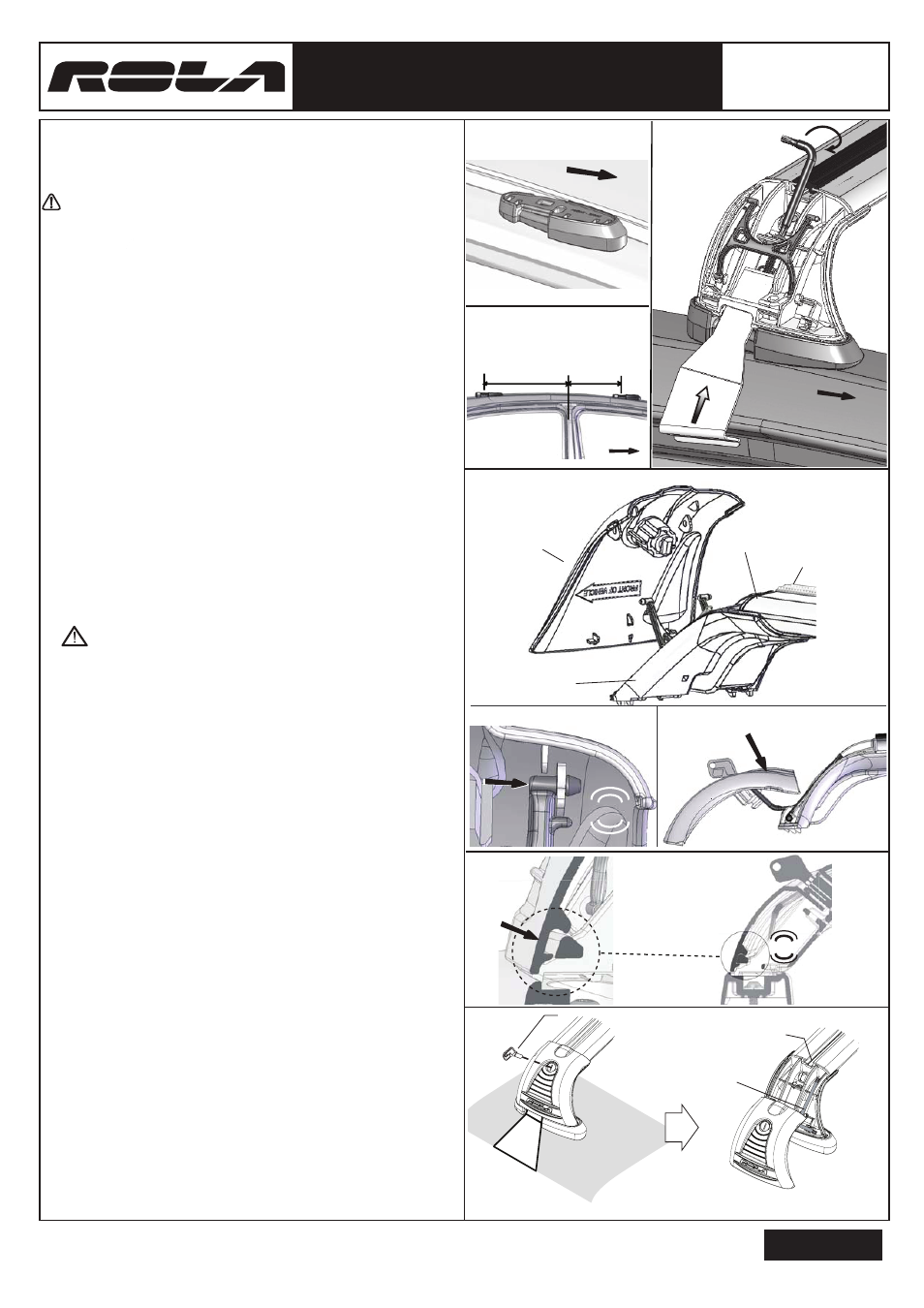

ÉTAPE 2 : Installation des supports d'extrémité sur le toit
ÉTAPE 5: Utilisation des porte-bagages de toit
A.
B.
Vérifiez périodiquement le serrage adéquat des vis et des boulons tant
que les porte-bagages sont en usage.
Reportez-vous à la rubrique « Prenez soin de vos porte-bagages
» pour entretenir vos porte-bagages.
Fig. 7a
Clé
Fig 6a. Fig 6b.
CLIC
Fig. 7b
A.
Rangez la clé de sécurité dans son emplacement dans le support
d'extrémité (Fig. 7b).
C.
D.
À l'aide de la clé de sécurité, serrez les boulons 50 mm au couple
d'environ 7Nm, ou fermement serré à la main.
Fermez les capuchons de supports d'extrémité en les rabattant vers
le bas et les poussant fermement contre les supports d'extrémité
(Fig. 6a). Vous devriez entendre un clic une fois le capuchon
enclenché sur le support d'extrémité.
Verrouillez les capuchons en place à l'aide de la clé fournie. Retirez
les clés et conservez-les dans un lieu sûr.
A. Les coussinets sont tous dotés d'un identifiant de position sur la surface
interne de leur dessus. (FR (AvD), FL (AvG), RR (ArD), RL (ArG)
Placez les coussinets comme illustré aux Figs 4a et 4b.
En plaçant une sangle appropriée autour du retour de porte, étirez la
seconde sangle vers l'extérieur et autour de l'autre retour de porte, en
vous assurant le caoutchouc de protection sur l'intérieur de la sangle ne
se détache pas.
C.
À l'aide de la clé de sécurité fournie, serrez le boulon pour tirer la sangle
vers le haut contre le retour de porte. Lors du tensionnage des sangles,
alternez entre les sangles de gauche et de droite afin que la tension soit
uniforme des deux côtés (Fig 4c.) de la traverse.
Serrer les boulons fermement à la main (couple d'environ 5 Nm).
Assurez-vous que les coussinets correspondent aux positions de
montage sur le véhicule.
FR = Avant droite; FL = Avant gauche
RR = Rear Right/Arrière droite; RL = Rear Left/Arrière gauche
B.
D.
Fig 4c.
59800
Support d'extrémité
Traverse
Bande d'isolement
Capuchon de
support d'extrémité
Fig. 5a
Fig. 5b Fig. 5c
ÉTAPE 3:Installation des capuchons sur les supports
d'extrémité
Avant le montage, assurez-vous que les barillets de serrure ont été
insérés dans les capuchons des supports d'extrémité.
A.
B.
C.
Repérez les extrémités de la charnière avec les trous de montage
de couvercle. Courbez les extrémités de charnière ensemble et
alignez-les sur les trous de montage de couvercle.
Poussez les extrémités dans les trous jusqu'à ce que les têtes
capuchonnées de la charnière soient complètement enfoncées
(Fig 5a).
Prenez des précautions en courbant les charnières afin de ne
pas les briser.
Assurez-vous que la charnière a été montée correctement en
poussant sur ses extrémités à travers les trous du capuchon de
support d'extrémité jusqu'à entendre un clic (Fig. 5b).
Déployez totalement le capuchon de support d'extrémité au-delà du
support d'extrémité. Faites pivoter le capuchon de support
d'extrémité sur la charnière tout en poussant le haut du capuchon
vers le bas jusqu'à ce celui-ci soit fixé en place (Fig. 5c).
CLIC
Remarque : Vous devrez enlever ou
découper la bande d'isolement pour
monter les accessoires.
Accès à la
glissière
Rangement de la clé
ÉTAPE 4:Fermeture des capuchons de supports
d'extrémité
Avant du véhicule
Support d'extrémité arrière droit montré
Avant du véhicule
Fig 3b.
7 1/2”
190mm
26 3/4”
690mm
Montant "B"
Fig 4b.
Avant
Coussinet avant droit montré
Fig 4a. Fig 4c.
HYUNDAI ELANTRA TOURING
2009 et ultérieur
No de pièce INSTRUCTIONS DE MONTAGE
Émission A
03/05/09
59800N
Feuille 2 de 2
www.rolaproducts.com
Cequent Performance Products - Plymouth, MI
Technical Service: (888)521-0510
Imprimé en Australie
L’omission d'observer ces instructions annulera la garantie
B.
Pour charger les accessoires dans la glissière des traverses,
déverrouillez le capuchon de support d'extrémité (Fig. 7a). Tirez le
capuchon vers l'extérieur et le bas pour accéder totalement à la
glissière. Une fois les accessoires chargés, replacez le capuchon et
verrouillez-le.
