Product Code:
Product Name:
59513
Adaptador de vástago de elevación de 1-1/4”
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.

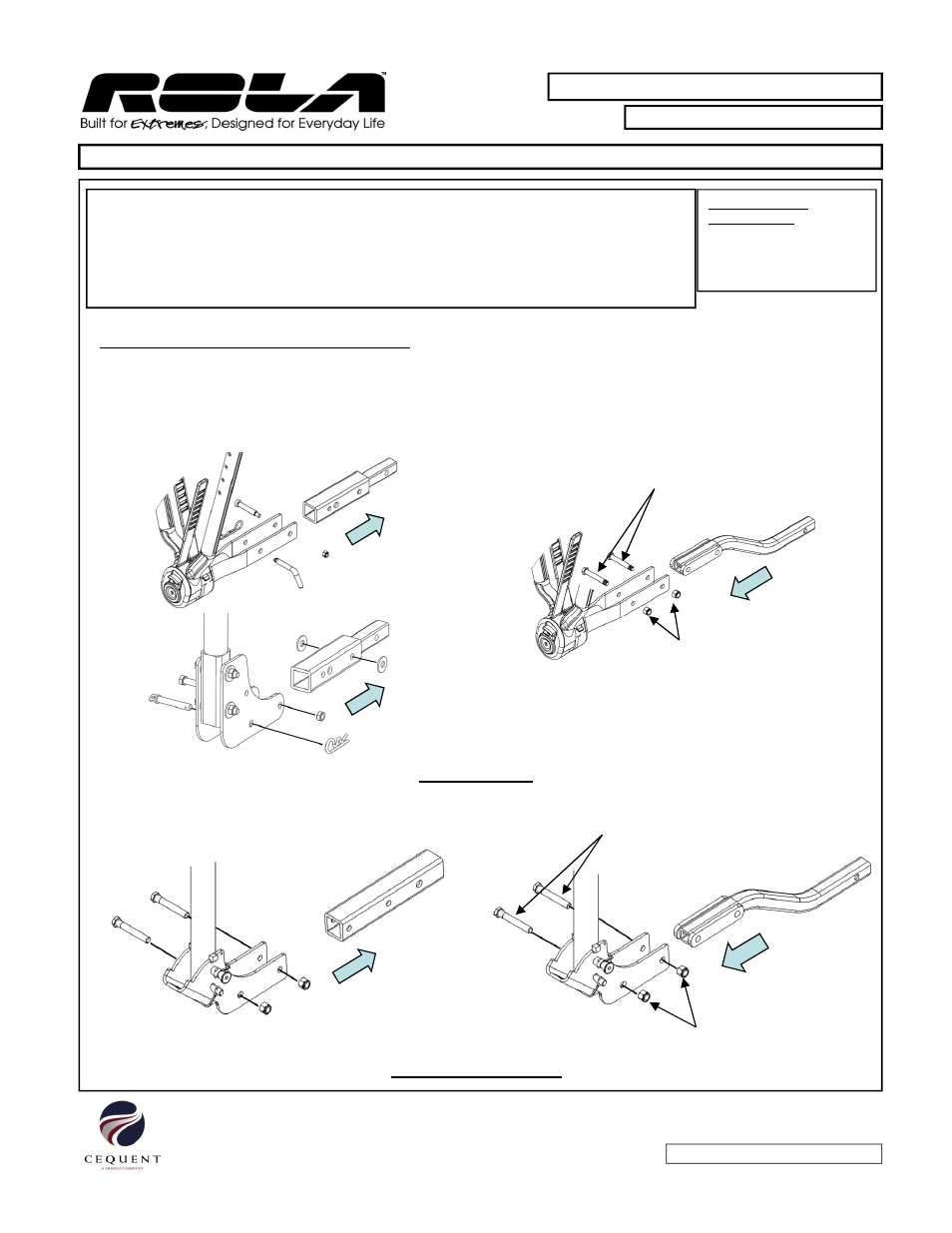

PARA QUITAR Y REEMPLAZAR EL VÁSTAGO
• Retire el pin de ½”, clip, perno de ½” y tuerca de bloqueo, o (2) dos pernos hexagonales de 1/2 del ensamble de
vástago existente de la bicicleta.
• Instale el nuevo vástago de elevación de 1-1/4” usando los dos (2) pernos hexagonales de 1/2-13 x 3-1/2” de largo y
las tuercas de bloqueo de ½-13 que se suministran.
• Apriete todos los pernos de ½” grado 5 a 50 PIES-LBS (68 N*M)
HERRAMIENTAS
NECESARIAS:
Llave de 9/16
Llave de 3/4
Llave Allen hex. de 1/4
Llave de torsión ADVERTENCIA: NO SUPERE la calificación inferior del peso máximo de la horquilla
del fabricante del vehículo o del fabricante del enganche
ADVERTENCIA: NO SUPERE la calificación de peso máximo del cargador de
bicicletas.
ADVERTENCIA: No lubrique las roscas. Los pernos pueden fallar debido a un apretado
excesivo.
ADVERTENCIA: No perfore ni suelde este producto.
Perno hexagonal
½-13 x 3-1/2 GR5
(2) lugares
Nota: Este producto está diseñado para uso con partes de Cequent números 59400, 59401, 59403, 59508 y 63123.
www.rolaproducts.com Cequent Performance Products, Inc.
Plymouth, MI 48170
59513N Rev A 10-27-11
Página 3
Tuerca de bloqueo 1/2-13 GR2
(2) lugares
59508 y 63123
Perno hexagonal
½-13 x 3-1/2 GR5
(2) lugares
Tuerca de bloqueo 1/2-13
GR2 (2) lugares
59400, 59401 y 59403
