Instructions d’installation, Figure 4b, Figure 4a – Draw-Tite 50066 CUSTOM QUICK INSTALL BRACKETS User Manual
Page 11: Pièce n

DÉTAIL « A »
« A »
AXE D’ATTELAGE
CABINE COURTE ET
ALLONGÉE
AXE DU TRAIN DE
ROUES
NON
OUI
Instructions d’installation
Pièce n
o
:
50066
TROUSSE DE MONTAGE RAPIDE
PERSONNALISÉ
Chevrolet/GMC 2500/3500
Position du rail 30124
2011,2014 Cequent Performance Products, Inc. - Imprimé au Mexique
Feuille 11 de 18
50066N
4/16/14
Rév. D

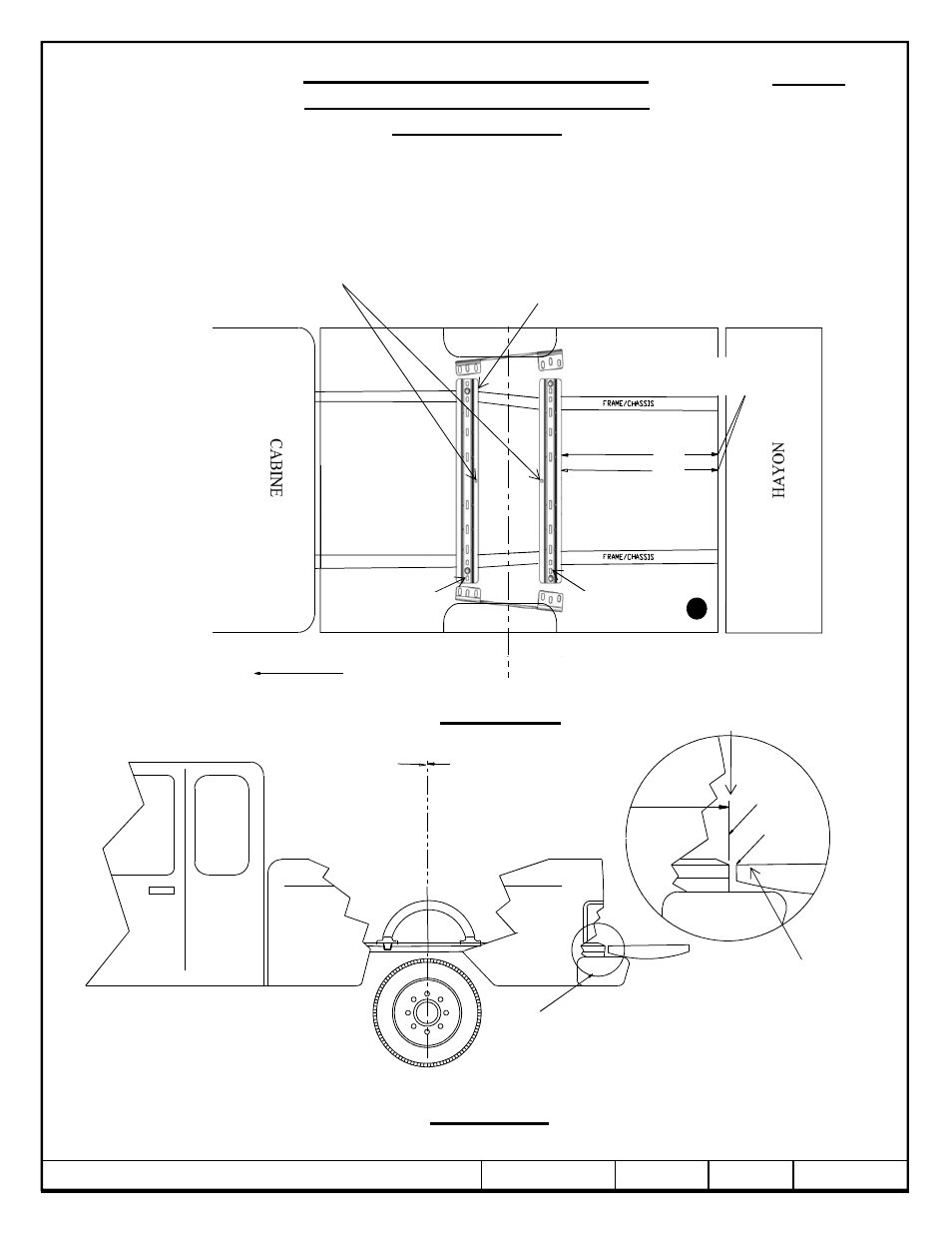

Figure 4B
HAYON
MESUREZ JUSQU’À
L’EXTRÉMITÉ DE LA CAISSE
Caisse 2,44 m
Caisse 2,01 m
746 mm
627 mm
UTILISEZ LES ARCHES, CURSEURS, ET COLS-DE-CYGNE POUR REPÉRER
LE RAIL FRONTAL.
REMARQUE : Si vous installez une attache de levage
avec une caractéristique nominale de plus de 8 165 kg
(18 000 lb), la boulonnerie fournie avec cette attache
doit être installée au centre de chaque rail.
●
●
●
●
30124
RAIL DE MONTAGE POUR
SELLETTE NON FOURNI
DEVANT DU VÉHICULE
TROU DE MONTAGE
SUPPORT DE CHÂSSIS
TROU DE MONTAGE
SUPPORT DE CHÂSSIS
Figure 4A
