18-1/8”
16-3/4”
© 2011 Cequent Performance Products, Inc.
Hoja 20 de 25 26015N 04/24/12 Rev. D
Form: F205 Rev A 5-6-05
Las mediciones en las figuras 6 y 7 son pautas, el ajuste de la longitud del brazo de leva mediante la tuerca de ajuste (Figura 5)
podría ser necesario después de la instalación en instrucciones posteriores de este manual. Cequent Performance Products, Inc.
no es responsable por daños incurridos por ignorar alguna parte de este manual.
PRECAUCIÓN:

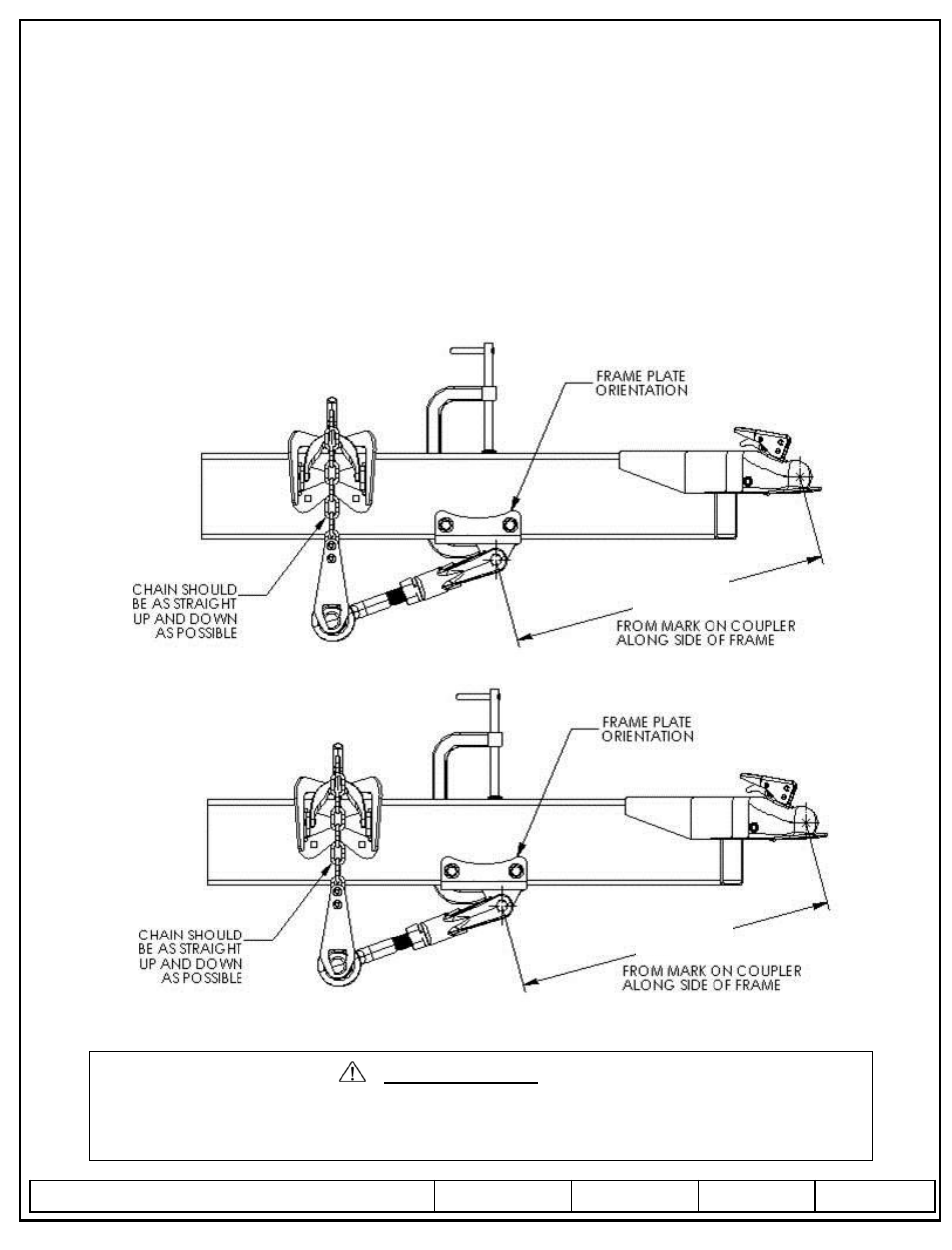

Figura 6 – Ubicaciones aproximadas del brazo de leva para kits de distribución de peso estilo Trunnion
Instrucciones de instalación
Sistema Doble Leva HP
Control de oscilación de Alto Desempeño
Figura 7 – Ubicaciones aproximadas del brazo de leva para kits de distribución de peso estilo Barra Redonda
Orientación de la placa del bastidor
Puntos de instalación estilo Trunnion
DESDE MARCA EN ACOPLADOR
A LO LARGO DEL BASTIDOR
CADENA DEBE ESTAR LO MÁS RECTA Y
HACIA ABAJO POSIBLE
DESDE MARCA EN ACOPLADOR
A LO LARGO DEL BASTIDOR
Puntos de instalación estilo Barra
Rendonda
Orientación de la placa del bastidor
CADENA DEBE ESTAR LO MÁS RECTA Y
HACIA ABAJO POSIBLE
5. Con una abrazadera en C adecuada para acomodar su altura del bastidor del remolque y la placa del bastidor del sistema Doble Leva HP,
sujete temporalmente el ensamble del brazo Doble Leva HP al bastidor del remolque y placa del bastidor del sistema Doble Leva HP como se
muestra en la figura 6 para los kits de distribución de peso estilo Trunnion, para kits de distribución de peso estilo barra redonda, siga
las dimensiones en la figura 7.
6. Coloque la placa del bastidor en la dimensión que se muestra para su tipo de kit de distribución de peso (estilo Trunnion o barra redonda).
Mida desde la marca en el acoplador esférico hasta el centro del perno de pivote del brazo de leva como se muestra en la figura 6 ó 7. Si la
placa del bastidor interfiere con cualquier parte del bastidor del remolque, la orientación se puede cambiar al alternar lados, vea la figura 8
para una orientación Opcional de la placa del bastidor – mantenga las mismas dimensiones desde el centro del acoplador hasta el pivote del
brazo de leva sin importar la orientación de la placa del bastidor.
7. Coloque el gancho de cadena temporalmente encima del brazo de leva. (En el momento de la instalación, la posición del gancho se debe
ajustar para verificar que la cadena esté vertical antes de remolcar). Apriete el perno del gancho de cadena como se muestra en la figura 2
contra el bastidor.
