Draw-Tite 24870 SPORTFRAME HITCH - Manual (Page 3)

Instrucciones de instalación
TOYOTA AVALON
Números de partes:
60287
24870
77253

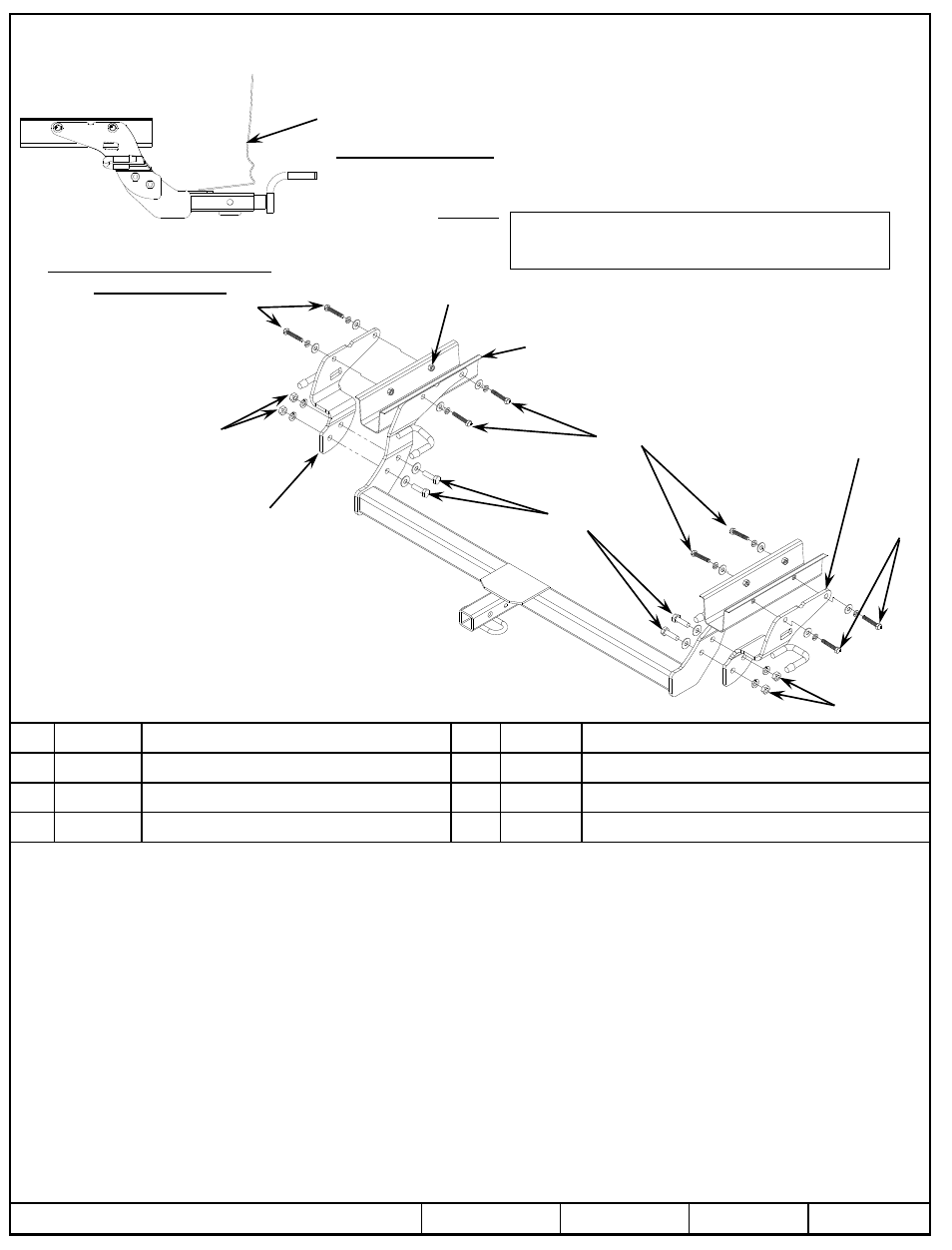

El enganche se muestra en la
posición correcta Ubicación del acceso al cableado: PC3, PC4
Equipo necesario:
Llaves: 10mm,13mm, 14mm
Brocas de taladro: Ninguna
1. BAJE LOS SILENCIADORES AL RETIRAR LOS AISLANTES DE GOMA (2) EN EL LADO DEL CONDUCTOR Y (3) EN EL LADO
DEL PASAJERO. APOYE EL ESCAPE SEGÚN SEA NECESARIO.
2. RETIRE LOS PERNOS (3) MÁS POSTERIORES DE LOS SOPORTES DE APOYO DEL SILENCIADOR (2) POR SOPORTE.
ENTRÉGUELOS AL CLIENTE.
3. RETIRE LOS PROTECTORES DE CALOR, (3) TORNILLOS POR PROTECTOR.
4. RETIRE LA CINTA QUE CUBRE LAS TUERCAS DE SOLDAR EN CADA LADO DE LOS LARGUEROS DEL BASTIDOR.
5. SIN APRETAR INSTALE LOS APOYOS DEL SOPORTE DEL BASTIDOR EN EL LADO EXTERIOR DE LOS LARGUEROS DEL
BASTIDOR CON LOS TORNILLOS COMO SE MUESTRA.
6. LEVANTE EL ENGANCHE A SU POSICIÓN Y SIN APRETAR INSTALE LOS PERNOS M10. ESTO SOSTENDRÁ EL ENGANCHE
ARRIBA PARA FACILITAR LA INSTALACIÓN DE LOS PERNOS DEL BASTIDOR M8 COMO SE MUESTRA.
7. APRIETE TODOS LOS TORNILLOS A LA TORSIÓN RECOMENDADA.
8. VUELVA A INSTALAR LOS PROTECTORES DE CALOR Y LEVANTE LOS SILENCIADORES DE NUEVO A SU POSICIÓN. USE
LAS VARILLAS DE APOYO DEL SILENCIADOR EN EL ENGANCHE PARA VOLVER A INSTALAR LOS AISLANTES DE GOMA.
Apriete todos los tornillos M10 con una llave de torsión a 42 Lb.-pies. (57 n*m)
© 2011, 2013 Cequent Performance Products
Hoja 3 de 3 24870N 10-31-13 Rev. C
j
Cant. (8) PERNO, M8X1.25X30mm CL10.9
n
Cant. (4) ARANDELA PLANA, 3/8"
k
Cant. (8) ARANDELA DE BLOQUEO, 5/16"
o
Cant. (4) ARANDELA DE BLOQUEO, 7/16"
l
Cant. (8) ARANDELA PLANA 5/16"
p
Cant. (4) TUERCA, M10X1.50 CL10
m
Cant. (4) PERNO, M10X1.50X35 CL8.8
q
Cant. ( )
Apriete todos los tornillos M8 con una llave de torsión a 27 Lb.-pies. (37 n*m)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
2000 LB (908 Kg) Peso máximo bruto del remolque
200 LB (91 Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o La barra de tracción se debe
usar en la posición levantada
únicamente.
Kit de barra de tracción:
3593
Kit de tornillos: 24870F
Form F206 Rev A 5605
PARACHOQUES
BASTIDOR
TUERCAS DE SOLDAR EXISTENTES
j k l
m n
o p
o p
j k l
j k l
APOYO DEL SOPORTE
DEL BASTIDOR
APOYO DEL
SOPORTE DEL
BASTIDOR
24492 UH
Made in Mexico
