Instructions d’installation
TOYOTA AVALON
Numéros de pièces :
60287
24870
77253

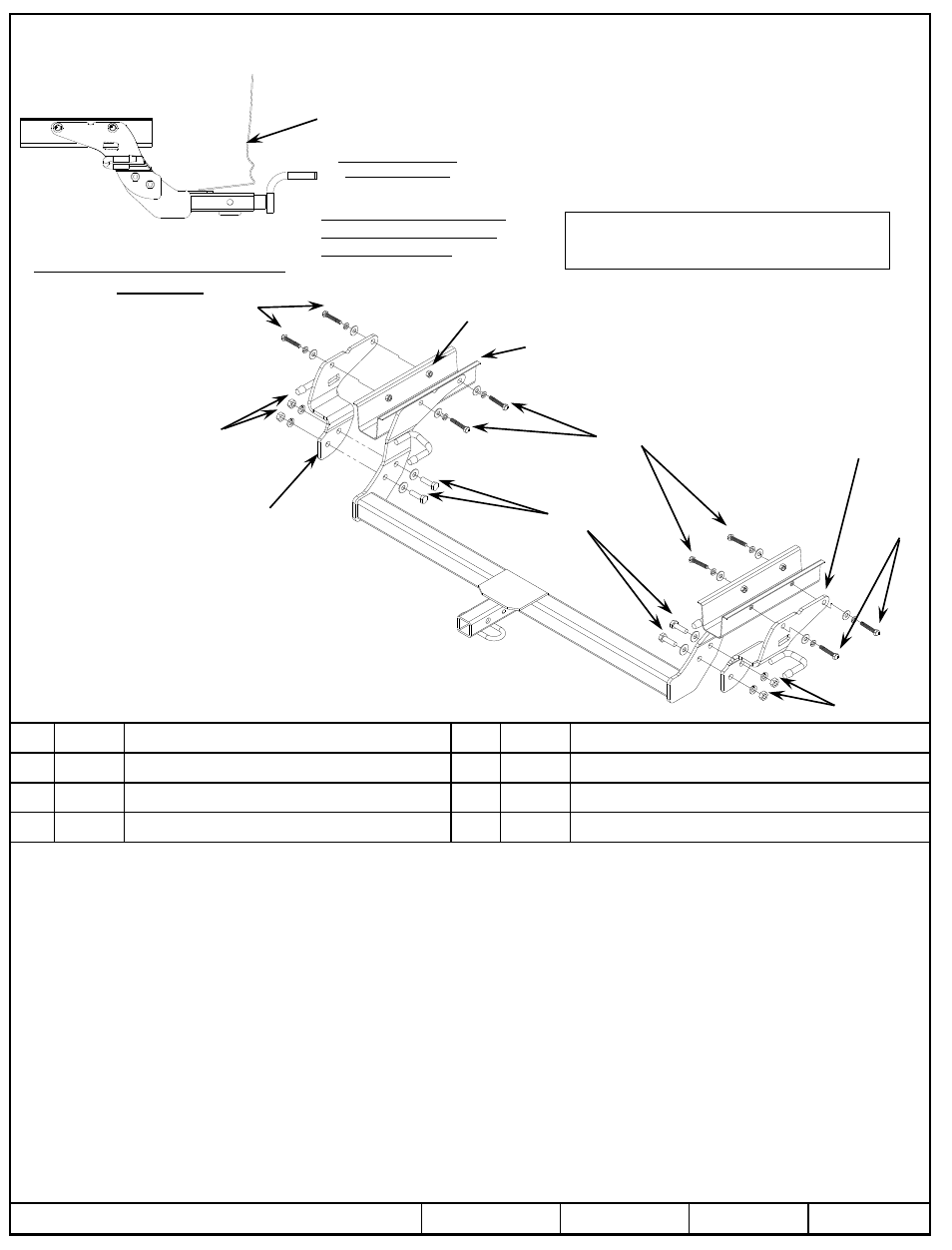

Attelage montré dans la position
appropriée
Points d'accès au câblage : PC3, PC4
Équipement requis :
Clés : 10 mm,13 mm, 14 mm
Mèches : Aucune
1.
Abaisser les silencieux en enlevant les isolateurs en caoutchouc, deux (2) du côté conducteur et trois (3) du côté passager.
Supporter l'échappement adéquatement.
2.
Enlever les deux (2) ferrures de support de silencieux les plus à l'arrière, trois (3) boulons par ferrure. Remettre les pièces au client.
3.
Enlever les écrans thermiques, trois (3) vis par écran.
4.
Enlever le ruban qui recouvre les écrous à souder de chaque côté des longerons.
5.
Sans trop serrer, poser les supports de cadre du côté extérieur des longerons à l'aide de la visserie, comme illustré.
6.
Soulever l
’attelage en position et poser sans trop serrer les boulons M10. Cette manoeuvre facilitera la pose des boulons de cadre
M8, comme illustré.
7.
Serrer toute la visserie selon les spécifications de couple recommandés.
8.
Remettre les écrans thermiques et les silencieux à leur position d'origine. Utiliser les tiges de support des silencieux sur l'attelage
pour remettre les isolateurs en caoutchouc en place.
Serrer toute la visserie M10 au couple de 42 lb-pi. (57 N*m).
©
2011, 2013 Cequent Performance Products
Feuille 2 de 3
24870N
10-31-13
Rev. C
j
Qté (8)
Boulon M8X1.25X30mm CL10.9
n
Qté (4)
Rondelle plate 3/8
”
k
Qté (8)
Rondelle frein 5/16
”
o
Qté (4)
Rondelle frein 7/16
”
l
Qté (8)
Rondelle plate 5/16
”
p
Qté (4)
Écrou M10X1.50 CL10
m
Qté (4)
Boulon M10X1.50X35 CL8.8
q
Qté ( )
Serrer toute la visserie M8 au couple de 27 lb-pi. (37 N*m).
Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous
percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
2000 lb (908 kg) - Poids brut max. de la remorque
200 lb (91 kg) Poids max. au timon
Ne pas excéder les spécifications de poids du fabricant
du véhicule de remorquage, ni :
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
Ensemble de barre
de remorquage :
3593
Visserie : 24870F
Form F206 Rev A 5605
PARE-CHOCS
CADRE
ÉCROUS À SOUDER EXISTANTS
j
k
l
m
n
o
p
o
p
j
k
l
j
k
l
SUPPORT DE CADRE
SUPPORT DE CADRE
24492 UH
