Instructions d’installation
Numéros de pièces :

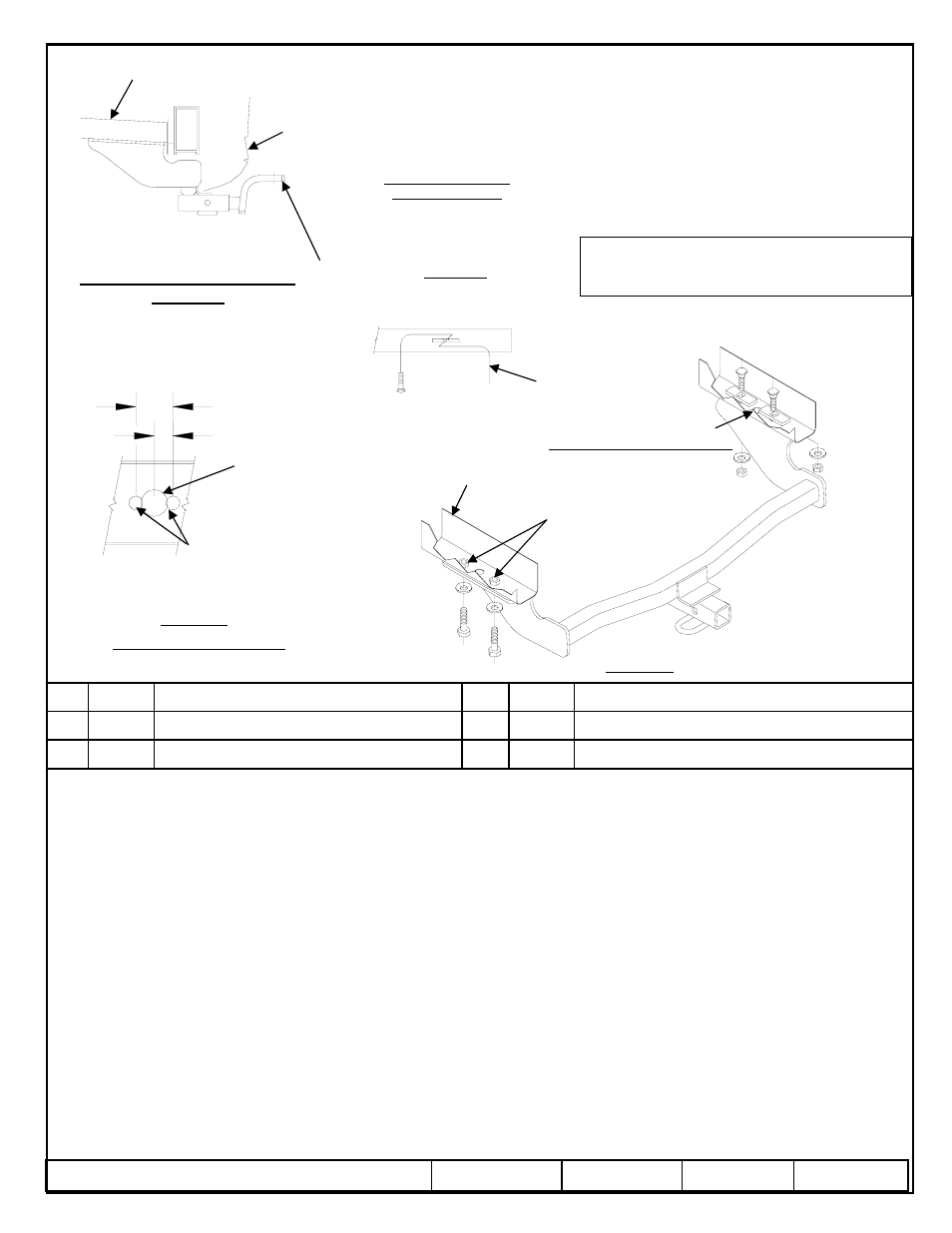

Attelage montré dans la position
appropriée
Équipement requis :
Clés : 17mm, 11/16”
Mèche : 3/8”
Rev. A 10-2-08 24827N Feuille 2 de 3 z 2008 Cequent Towing Products
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Visserie : 24827F
Ne pas excéder les spécifications du
fabricant de véhicules de remorquage, ou
Point d’accès au câblage :
Form: F205 Rev A 5-6-05
Boulon hexagonal M10 X 1.25 X 30 CL8.8 Qté (2) 5
Espaceur Qté (2) 2
Fil de tirage 7/16 Qté (2) 6
Rondelle conique 7/16” Qté (4) 3
Ecru hexagonal 7/16-14 Qté (2) 4
Boulon de carrosserie 7/16-14 X 1.75 GR5 Qté (2) 1
Serrer toute la visserie M10 CL8.8 au couple de serrage de 59 lb-pi. (80 N*M)
Serrer toute la visserie 7/16-14 GR5 au couple de serrage de 50 lb-pi. (68 N*M)
2000 lb (908 kg) Poids brut max. de la remorque
200 lb (90.8 kg) Poids max. au timon
La barre de remorquage
doit être utilisée dans la
position ÉLEVÉE
seulement.
Ensemble de barre
de remorquage :
3593
Plier le fil de tirage pour
garder l’espaceur à
l’écart du boulon
Longeron du chassis
Carénage
Trous percés 3/8” dia.
Modification du trou d’accès pour
faire passer le bloc et le boulon de carrosserie
Trou de 3/4”
dia. dans le cadre
Côté de passager seulement
Figure 2.
Écrou à souder
existant
Trou élargi
Côté de passager seulement
Longeron du chassis
Figure 1.
24827, 60213,
77199
Scion tC
S’il y a lieu, enlever les supports d’arrimage du cadre de châssis. Remettre les boulons et les supports au propriétaire du véhicule.
1. Enlever les deux écrous en plastique des pattes du carénage (ne pas jeter). Remarque : Retirer le centre du rivet à l’aide d’un tournevis.
2. Agrandissez les ouvertures d'accès dans le rail d'armature de passager de véhicule pour accepter seulement l'entretois. Voir figure 2
3. Insérer le fil de tirage dans le trou élargi et y attacher un espaceur et un boulon (un à la fois) que l’on acheminera dans le longeron de
châssis. Laisser le fil de tirage lié aux pièces de visserie.
4. Peindre toute surface de métal nu.
5. Soulever l’attelage en position, tirer les fils de tirage à travers les trous adjacents de l’attelage, détacher les fils et installer les rondelles
coniques et l’écrou en serrant avec les doigts seulement (veiller à ne pas repousser la visserie dans le longeron). Serrer à la main pour
l’instant.
6. S’assurer que l’attelage est bien centré sur le véhicule.
7. Serrer toute la visserie selon les spécifications de couple.
8. Réinstaller les écrous en plastique du carénage de pare-chocs.
1
2
3
4
3
5
6
1.00 [25.40mm]
.50 [12.70mm]
