Instrucciones de instalación

Mazda 2

Números de partes:

24869, 60286

77252,

24844 u-haul

El enganche se muestra en la

posición correcta

Ubicación del acceso al cableado: PC3 y 4

Equipo necesario: Guía de perno (provisto),
Lubricante o agua jabonosa

Llaves: Alicates, 10mm, (2) 7/16” y 11/16”

Orificio de
acceso en los
extremos de los
largueros del
bastidor

Enrolle el cable de halar para
mantener el bloque
independiente del perno

1.

Baje el sistema de escape en los aislantes de goma (2). Nota: Rociar un lubricante o agua jabonosa en el vástago del gancho de metal y el

aislante de goma ayuda para el desmonte.

2.

Baje el soporte de la manguera del cánister de carbono del larguero del bastidor del costado del pasajero. Devuelva el perno al propietario.

3.

Usando una guía de perno inserte los pernos de carruaje y los espaciadores dentro de la abertura de acceso del larguero del bastidor del

vehículo, en ambos lados como se muestra, Figura 1. Deje las guías de perno unidas a los pernos hasta que el enganche esté en su lugar. En

el lado del pasajero con las guías del perno unidas deje el perno de carruaje al interior del bastidor para despeje adicional para el soporte del

enganche.

4.

Con cuidado levante el enganche a su posición encima del silenciador. Inserte la guía del perno a través de las ranuras en el enganche.

Maniobre el soporte del enganche entre el aislante de goma en el gancho del escape y el larguero del bastidor en el lado del pasajero primero.

Luego, hale los tornillos a través de los largueros del bastidor con las guías de perno.

5.

Levante el enganche a su posición en el lado del conductor con cuidado alrededor de las mangueras del cánister de carbono. Tenga cuidado de

no hacerse daño con los extremos de las guías de pernos. Hale todos los tornillos a través de las guías de perno.

6.

Instale arandelas cónicas y tuercas en los pernos sin apretar para sostener el enganche en su lugar.

7.

Instale el perno de ¼”, la arandela plana y la arandela de bloqueo a través del orificio redondo del enganche en el lado del conductor, ver Figura

2.

8.

Levante el soporte de la manguera del cánister de carbono dentro de la nueva ubicación, asegure con el tornillo restante, ver Figura 3. Revise

que la manguera del cánister de carbono no haga contacto con el soporte del enganche, si es así use los alicates para rotar la manguera para

sacarla.

9.

Revise para asegurar que el enganche esté centrado en el vehículo y apriete todos los tornillos según las siguientes especificaciones.

10. Levante el silenciador de nuevo a su posición.

z

2011 Cequent Performance Products -

Impreso en México

Hoja 3 de 3

24869N

27-5-11

Rev. C

j

Cant. (4)

Perno de carruaje 7/16-14 X 1.50 GR5

n

Cant. (1)

Perno hexagonal, ¼-20 X 1.25

k

Cant. (4)

Espaciador

o

Cant. (1)

Arandela de bloqueo, 1/4"

l

Cant. (4)

Arandela cónica 7/16"

p

Cant. (1)

Arandela plana, 1/4"

m

Cant. (4)

Tuerca hexagonal, 7/16-14

q

Cant. (1)

Tuerca hexagonal, ¼-20

Apriete todos los tornillos 7/16-14 GR5 con una llave de torsión a 50 Lb.-pies (68 N*M)

Apriete todos los tornillos 1/4-20 con una llave de torsión a 8 Lb.-pies. (11 N*M)

Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.

No supere el valor inferior entre la calificación del

fabricante del vehículo de remolque o

La barra de tracción se debe
usar en la posición levantada
únicamente.

Kit de barra de

tracción:

3593

Kit de tornillos: 24869F

Form F206 Rev A 5605

2000 LB (908 Kg) Peso máximo bruto del remolque

200 LB (90.8 Kg) Peso máximo de la horquilla

Larguero del
bastidor

Placa
protectora

Ejemplo del procedimiento del cable de halar

Larguero del
bastidor

j

k

l

m

n

o

q

p

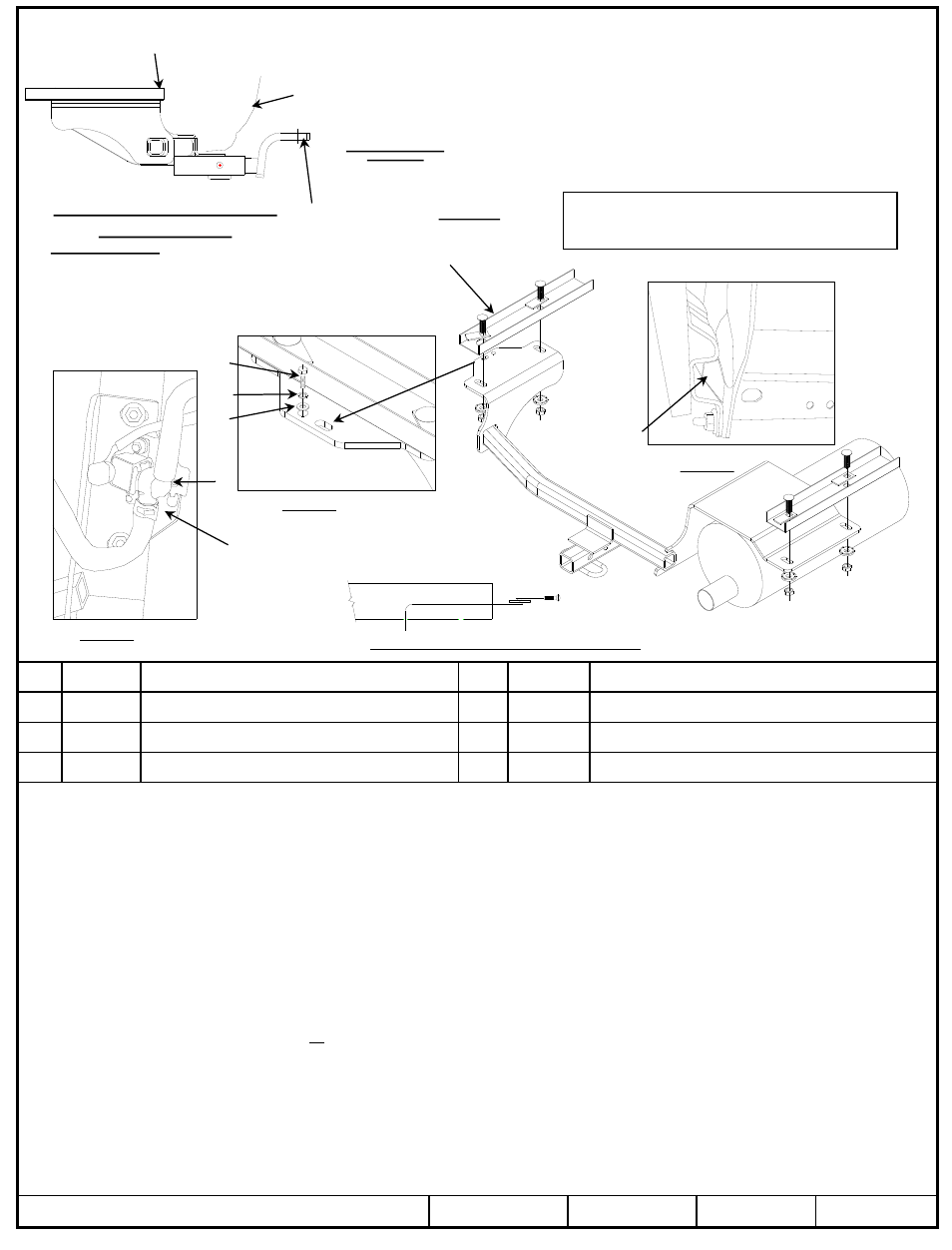

Figura 1.

Aislante de goma
no se muestra

Figura 2.

Figura 3.

Soporte de la
manguera del
cánister de
carbono
