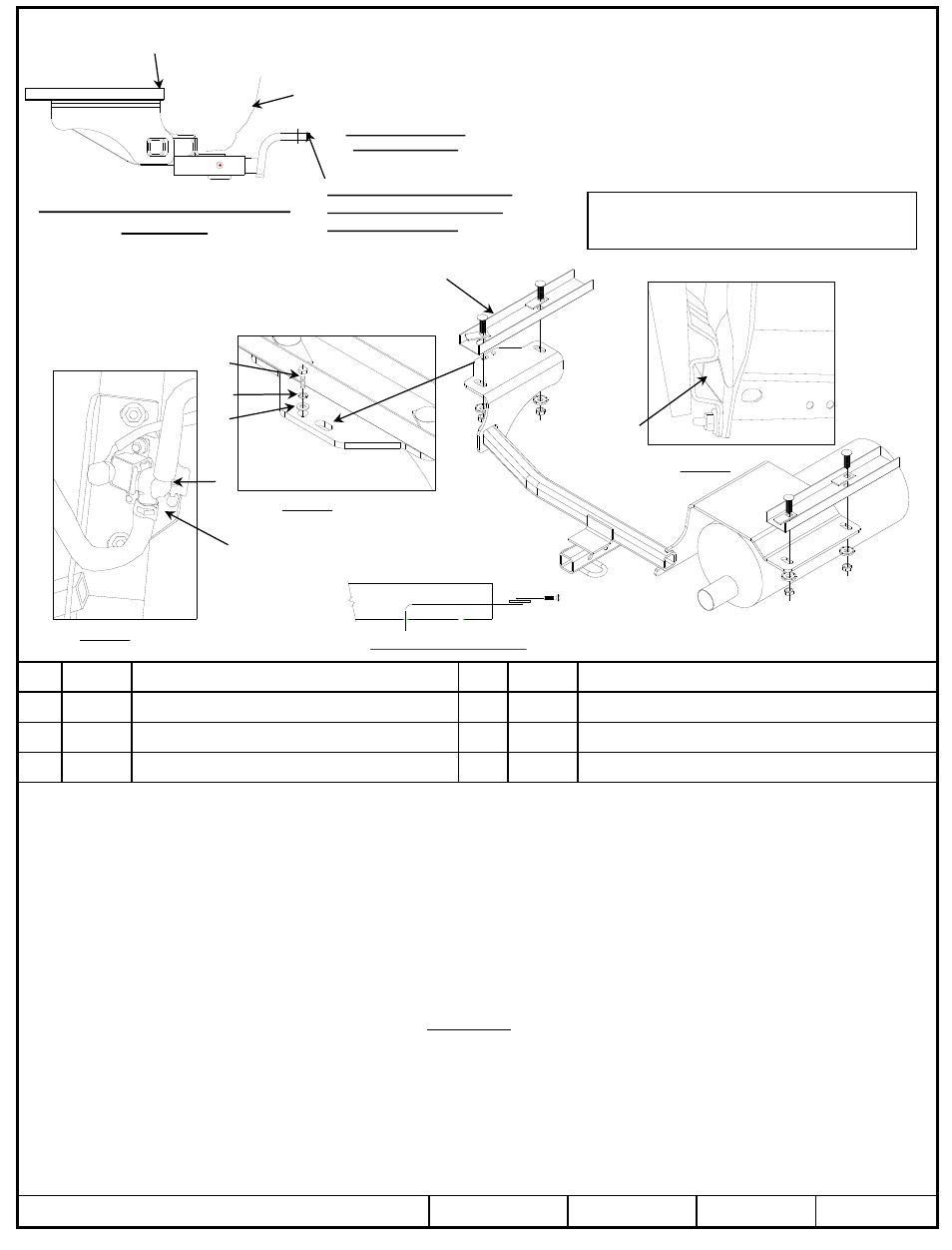

Instructions d’installation

Mazda 2

Numéros de pièces :

24869, 60286

77252,

24844 u-haul

Attelage montré dans la position

appropriée

Points d'accès au câblage : PC3, PC4

Équipement requis : Guide de boulon (fourni),
lubrifiant ou eau savonneuse

Clés : Pince, 10 mm, (2) 7/16” et 11/16”

Accès à l'ouverture
du bout des longerons.

Plier le fil de tirage pour tenir le
bloc à l'écart du boulon.

1.

Abaisser le système d’échappement au niveau des isolateurs en caoutchouc (2 endroits). Nota : La vaporisation d’un lubrifiant ou d’eau
savonneuse sur la tige du support métallique et l’isolateur en caoutchouc facilite l’enlèvement.

2.

Abaisser le support du tuyau flexible de l'absorbeur de vapeurs d

’essence depuis le longeron côté conducteur. Remettre le boulon au

propriétaire.

3.

À l’aide d’un guide de boulon, insérer les boulons de carrosserie et les espaceurs à travers l'orifice d’accès de l’extrémité du longeron, comme
illustré à la figure 1, des deux côtés. Laisser les guides de boulon attachés aux boulons jusqu'à ce que l'attelage soit en place. Du côté passager,
guides de boulons attachés, laisser le boulon de carrosserie à l'intérieur du cadre pour augmenter le dégagement pour le support d'attelage.

4.

Soulever avec précaution l’attelage en position par-dessus le silencieux. Faire passer le guide de boulon dans les fentes de l'attelage. Introduire
d'abord le support d'attelage entre l'isolateur en caoutchouc du support d'échappement et le longeron côté passager. Puis tirer la visserie à
travers les longerons à l'aide des guides de boulon.

5.

Soulever l'attelage en position du côté conducteur en usant de précaution autour des tuyaux flexibles de l'absorbeur de vapeurs d’essence.
Veiller à ne pas emprisonner le doigt dans l'extrémité des guides de boulon. Tirer toute la visserie à l'aide des guides de boulon.

6.

Enfiler rondelles coniques et écrous sur les boulons sans trop serrer pour maintenir l'attelage en place.

7.

Poser le boulon

¼”, la rondelle plate et la rondelle frein à travers le trou de l'attelage côté conducteur, voir la Figure 2.

8.

Soulever le support de tuyau flexible de l'absorbeur de vapeurs d'essence dans son nouvel emplacement, fixer à l'aide de la visserie restante,
voir la Figure 3. S'assurer que le tuyau flexible de l'absorbeur ne touche pas au support d'attelage, si c'est le cas utiliser la pince pour faire
pivoter le tuyau à l'écart.

9.

S'assurer que l'attelage est centré sur le véhicule et serrer toute la visserie selon les spécifications de couple ci-dessous.

10. Remettre l

’échappement en position.

z

2011 Cequent Performance Products -

Imprimé au Mexique

Feuille 2 de 3

24869N

27-5-11

Rev. C

j

Qté (4)

Boulon de carrosserie 7/16-14 x 1.50 GR5

n

Qté (1)

Boulon hexagonal 1/4-20 x 1.25

k

Qté (4)

Espaceur

o

Qté (1)

Rondelle frein 1/4

l

Qté (4)

Rondelle conique 7/16

p

Qté (1)

Rondelle plate 1/4

m

Qté (4)

Écrou hex. 7/16-14

q

Qté (1)

Écrou hexagonal 1/4-20

Serrer toute la visserie 7/16-14 GR5 au couple de 50 lb-pi (68 N*M).

Serrer toute la visserie 1/4-20 au couple de 8 lb-pi (11 N*M).

Nota : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les trous percés

dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être enlevés et remplacés.
Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour découper un accès ou
un trou de fixation. Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des

systèmes d’attelage.

Ne pas excéder les spécifications de poids du fabricant

du véhicule de remorquage, ni

La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.

Ensemble de barre

de remorquage :

3593

Visserie : 24869F

Form F206 Rev A 5605

2000 LB (908 kg) Poids brut max. de la remorque

200 lb (90,8 kg) Poids max. au timon

Longeron

Carénage

Exemple avec fil de tirage

Longeron

j

k

l

m

n

o

q

p

Figure 1

Isolateur en caoutchouc
non illustré

Figure 2

Figure 3

Support du tuyau
flexible de
l’absorbeur de
vapeurs
d’essence
