Instructions d’installation
Hyundai Accent 4 modèles de porte
Kia Rio 4 modèles de porte
Numéros de pièces :
60819
24760
77136

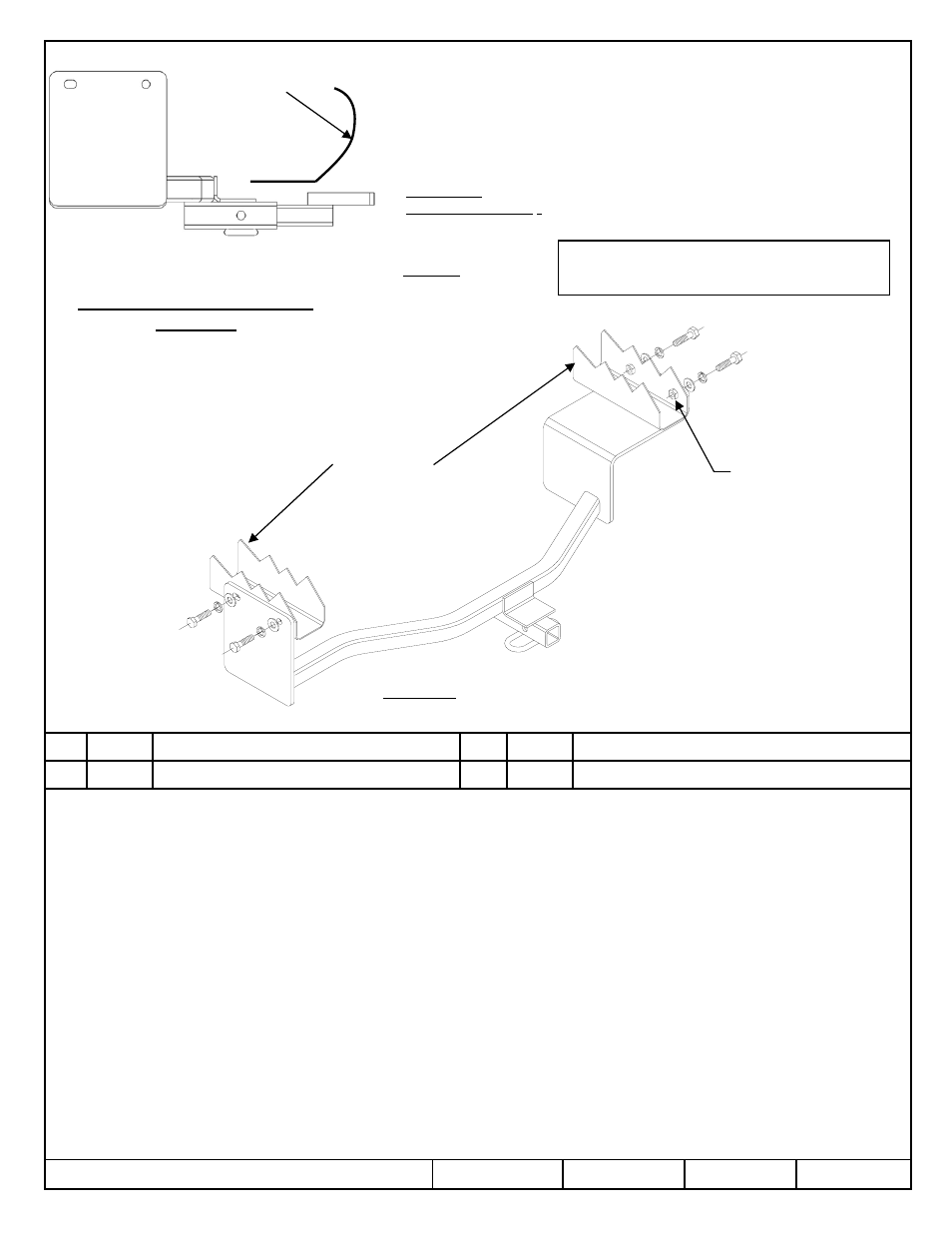

Attelage montré dans la position
appropriée
Équipement requis :
Clés : Douille 19mm,
Mèche : Aucune
1. Fixer l’attelage au véhicule à l’aide des attaches fournies dans la trousse de visserie, comme illustré.
2. Serrer à la main toutes les attaches fournies.
3. Serrer toute la visserie M12 CL8.8 au couple de serrage de 76 lb-pi. (103 N*M)
Rev. C 8-18-06 24760N Feuille 3 de 3 z 2005, 2006 Cequent Towing Products
Rondelle frein Qté (4) 2
Rondelle plate Qté (4) 3 Boulon hexagonal M12 Qté (4) 1
Serrer toute la visserie M12 au couple de serrage de 76 lb-pi. (103 N*M)
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Visserie : 24760F
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Point d’accès au câblage : PC3, PC4
CARÉNAGE
Cadre de châssis
Ensemble de
barre de remorquage :
3590
La barre de remorquage doit être utilisée
dans la position ÉLEVÉE seulement. 2000 LB (908 Kg) Max Gross Trailer Weight
200 LB (90.8 Kg) Max Tongue Weight
12
3
Remarque : Visserie similaire des deux côtés
Écrous à souder existants
