Instrucciones de instalación
Hyundai Accent 4 modelos de la puerta
Kia Rio 4 modelos de la puerta
Números de partes:
60819
24760
77136
El enganche se muestra en la posición correcta
Equipo necesario:
Llaves: Tubo 19mm
Brocas de taladro: Ninguna

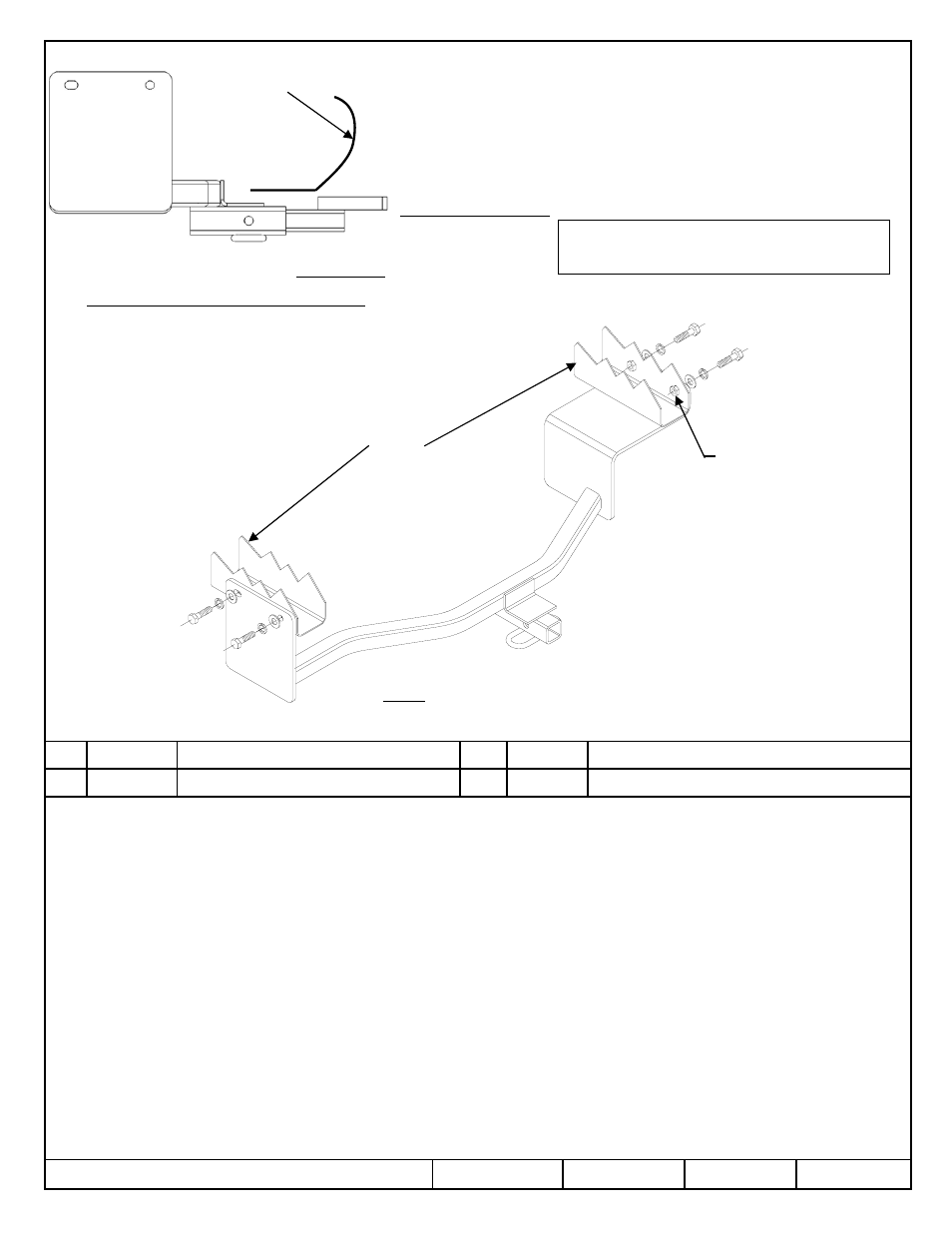

1. Una el enganche al vehículo con los tornillos provistos en el kit de tornillos como se muestra.
2. Apriete a mano todas las piezas suministradas.
3. Apriete todas las piezas M12 CL8.8 con una llave a torsión a 76 Lb-pies. (103 N*M)
Rev. C 8-18-06 24760N Hoja 2 de 3 z 2005, 2006 Cequent Towing Products
Arandela de bloqueo Cant. (4) 2
Arandela plana Cant. (4) 3 Perno hexagonal M12 Cant. (4) 1
Apriete todos los tornillos M12 con una llave de torsión a 76 Lb.-pies (103 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los
orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o
bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o
accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684
Kit de tornillos: 24760F
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Ubicación del acceso al cableado: PC3, PC4
PLACA
PROTECTORA
Tuercas de soldar existentes
Bastidor
La barra de tracción debe estar en la posición
LEVANTADA únicamente
Kit de barra de tracción:
3590
2000 LB (908 Kg) Max Gross Trailer Weight
200 LB (90.8 Kg) Max Tongue Weight
12
3
Nota: Tornillos iguales en ambos lados
Form: F205 Rev A 5-6-05
