Draw-Tite 24910 SPORTFRAME HITCH - Manual (Page 3)

Wiring Access Location: PC 3, 4
j
k
l
m
n
o p
m
n
j
k l
FRAME
o p
Instrucciones de instalación
Ford Fiesta Sedan
Números de partes:
60272
24856
77229

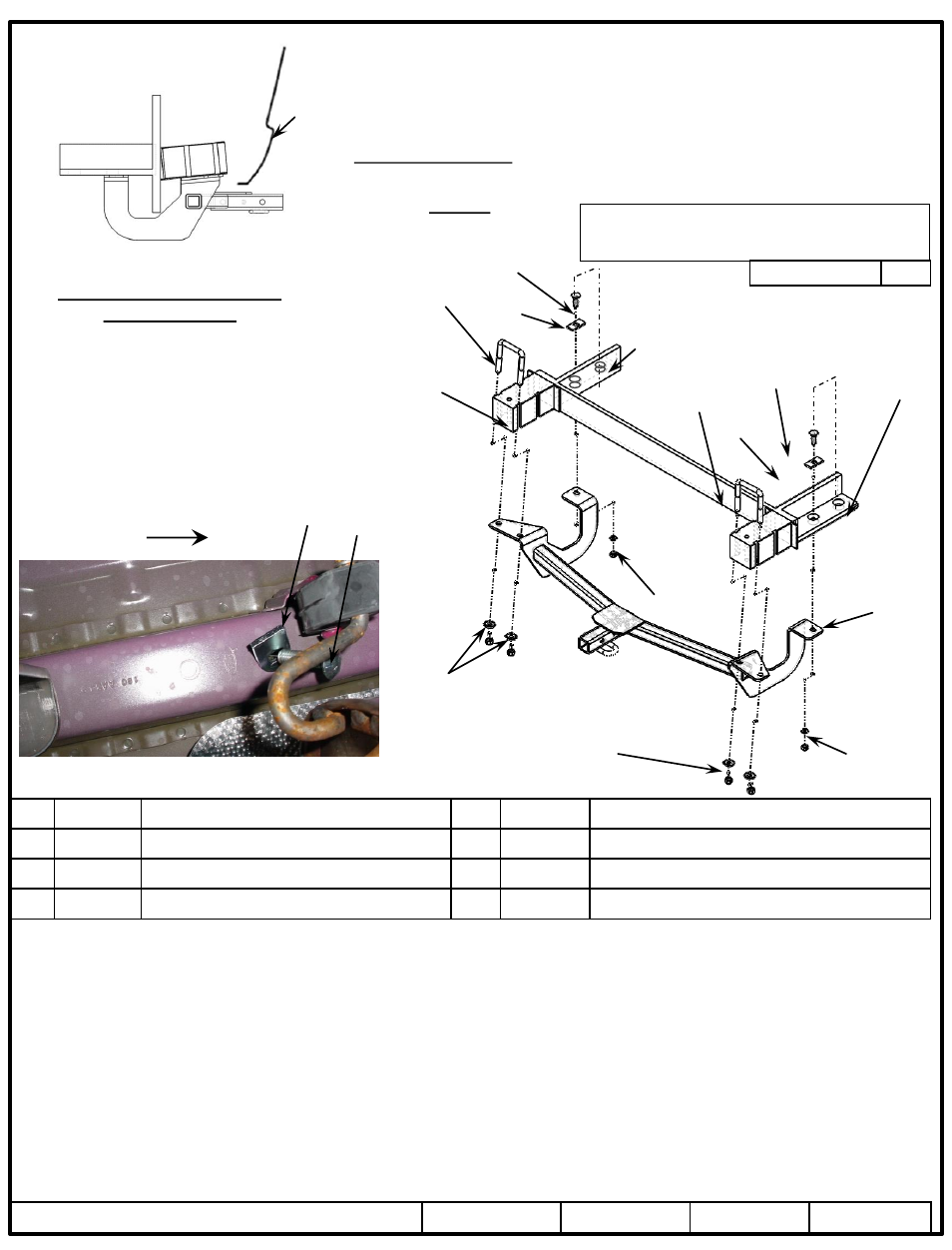

El enganche se muestra en la
posición correcta
Equipo necesario: Cable para insertar (provisto)
Llaves: 5/8”, 11/16”
Brocas de taladro: Ninguna
1. Coloque los pernos en U en la depresión más posterior en la extensión del bastidor como se muestra.
2. Levante el enganche a su posición e instale sin apretar las arandelas cónicas y las tuercas de 7/16-20 (rosca fina)
3. Usando el cable de halar (provisto) inserte el extremo enrollado a través del orificio de unión delantero en el enganche, de ntro del
bastidor y saliendo por el orificio de acceso. Deslice el bloque y ensarte el perno de carruaje dentro del extremo enrollado del
cable de halar. Mantenga el perno y el bloque separados hasta que estén al interior del bastidor. (vea la foto arriba). Hale el perno
de carruaje y bloque a su posición con la rosca que se vea debajo del soporte lateral del enganche. Instale la arandela de bl oqueo
y la tuerca de 7/16-14 (rosca gruesa).
4. Apriete todos los pernos según las siguientes especificaciones
© 2013 Cequent Performance Products - Impreso en México Hoja 3 de 3 24910F 10-21-13 Rev. A
j
Cant. (2) Perno en U 7/16-20
n
Cant. (2) Bloque 3/16 X 1 X 2
k
Cant. (4) Arandela cónica 7/16
o
Cant. (2) Arandela de bloqueo, 7/16
l
Cant. (4) Tuerca -, 7/16-20
p
Cant. (2) Tuerca -, 7/16-14
m
Cant. (2) Perno de carruaje 7/16 -14 x 1-1/2
q
Cant. (1) Cable de halar
Apriete todos los tornillos de 7/16 con una llave de torsión a 50 Lb.-pies (68 n*m)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
2000LB (1589 Kg) Peso máximo bruto del remolque
200LB (90,8 Kg) Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe
usar en la posición levantada
únicamente.
Kit de barra de tracción:
3598
Kit de tornillos: 24910F
Form F206 Rev A 5605
SE MUESTRA EL LARGUERO DEL BASTIDOR DEL LADO DEL PASAJERO
DELANTERO
m
n
PLACA
PROTECTORA
EXTENSIÓN
DEL
BASTIDOR
ORIFICO
DELANTERO
DE UNION
ORIFICIO
DE ACCESO
