Draw-Tite 24910 SPORTFRAME HITCH - Manual (Page 2)

Wiring Access Location: PC 3, 4 j
k
l
m
n
o p
m
n
j
k l
FRAME
o p
Instructions d’installation
Ford Fiesta Sedan
Numéros de pièce :
Attelage montré dans la position
appropriée
Équipement requis : Fil de tirage (fourni)
Clés : 5/8”, 11/16”
Mèches : Aucune

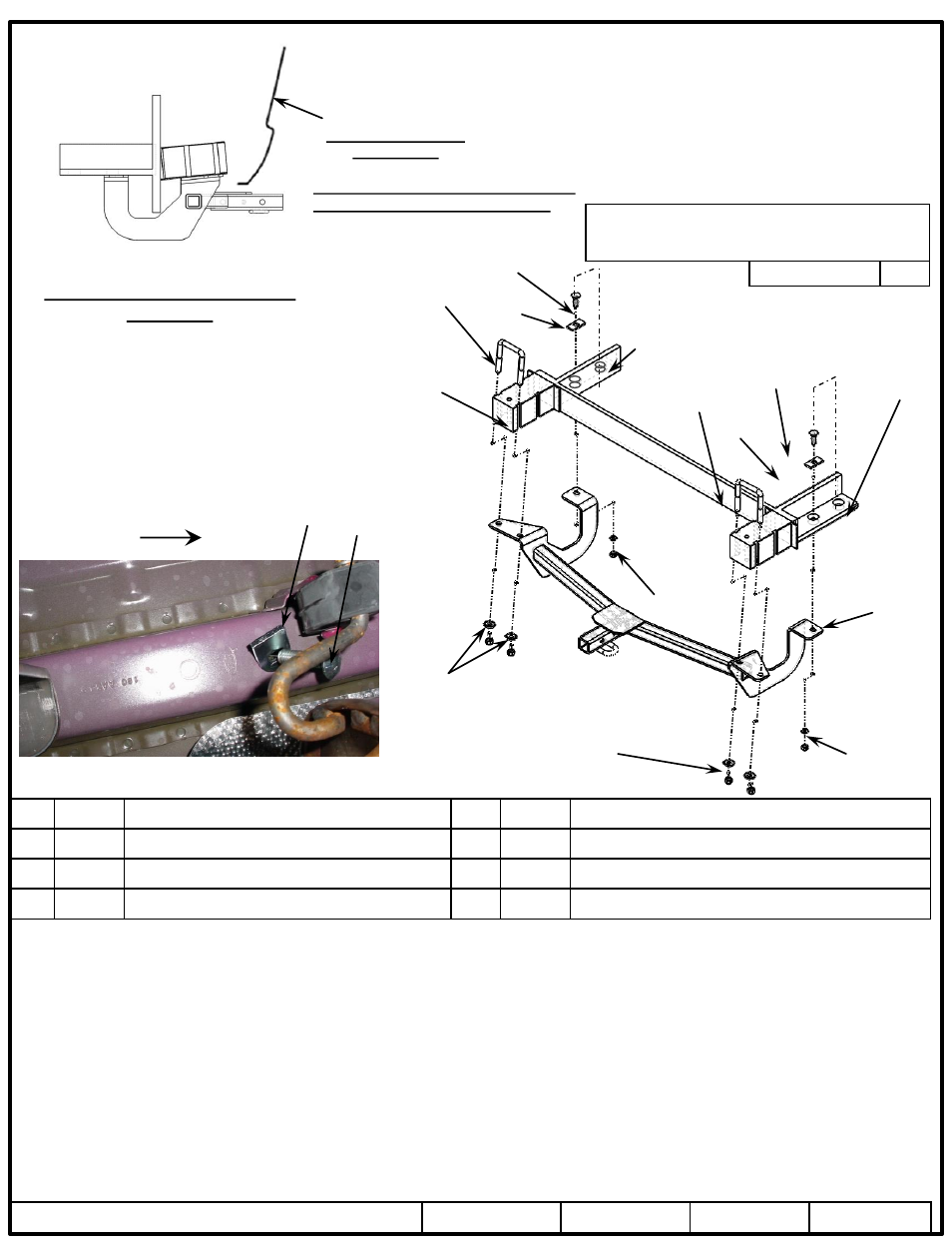

1. Placer les boulons en U dans l'encoche la plus à l'arrière de l'extension de cadre, comme illustré.
2. Soulever l ’attelage en place et poser sans trop serrer les rondelles coniques dentées et les écrous 7/16-20 (filetage fin).
3. À l'aide d'un fil de tirage (fourni), insérer le bout spiralé à travers le trou de fixation de l'attelage, dans le cadre, puis vers l'extérieur
par le trou d'accès. Faire glisser le bloc et le boulon de carrosserie dans la spirale du fil de tirage. Garder le bloc à l'écart du boulon
jusqu'à ce qu'ils soient à l'intérieur du cadre (voir photo ci-dessus). Tirer sur le boulon de carrosserie et le bloc pour les positionner,
filetage apparaissant sous le support latéral d'attelage. Poser une rondelle frein et un écrou 7/16-14 (filetage grossier).
4. Serrer toute la visserie selon les spécifications indiquées ci-dessous.
©2013 Cequent Performance Products - Imprimé au Mexique Feuille 2 de 3 24910N 10-21-13 Rev. A
j
Qté (2) Boulon en U 7/16-20
n
Qté (2) Blocs – 3/16 X 1 X 2
k
Qté (4) Rondelle conique – 7/16 o
Qté (2) Rondelle frein – 7/16
l
Qté (4) Écrou – 7/16-20
p
Qté (2) Écrou – 7/16-14
m
Qté (2) Boulon de carrosserie 7/16-14 X 1-1/2
q
Qté (1) Fil de tirage
Serrer toutes les fixations 7/16 au couple de 50 lb-pi (68 n*m).
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toutes les fixations et la boule sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou une boule endommagés doivent être
enlevés et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une
torche pour découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
2000 lb (908 kg) - Poids brut max. de la remorque
200 lb (90,8 kg) Poids max. au timon
Ne pas excéder les spécifications de poids du
fabricant du véhicule de remorquage, ni
La barre de remorquage doit être utilisée
dans la position ÉLEVÉE seulement.
Ensemble de barre de
remorquage :
3598
Visserie : 24910F
Form F206 Rev A 5605
LONGERON CÔTÉ PASSAGER ILLUSTRÉ
AVANT
m
n
CARÉNAGE
60342
24910
77297
EXTENSION
DE CADRE
TROU DE
FIXATION
AVANT
TROU
D'ACCÈS
Accessory Rating A
