Instrucciones de instalación
Ford Focus
Números de partes:
60886
24805
77176
No supere el valor inferior entre la calificación del
Kit de barra de
tracción:
3593
Larguero del
bastidor
Placa protectora
Muesca
24786
U-Haul
El enganche se muestra en la
posición correcta
Ubicación del acceso al cableado: PC1, 2
Equipo necesario: Tijeras para metal
No supere el valor inferior entre la calificación del
fabricante del vehículo de remolque o
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
3593
Kit de tornillos: 24805F
Larguero del
bastidor
Espaciador
(pieza 2)
2000 LB (908 Kg) Peso bruto máximo del remolque
200 LB (90.8 Kg) Peso máximo de la horquilla
2
Instale el espaciador
entre el enganche y el
bastidor
Ambos
Llaves: 10mm, 11/16
Kit de tornillos: 24805F
1
2
7
6
4
Enrolle el cable de halar
para mantener el
espaciador independiente
Orificio de
acceso en los
extremos de los
largueros
1
5
bastidor. Ambos
lados.
2
1
8
1 Cant. (6) Perno de carruaje 7/16-14 X 1,50 GR5 5 Cant. (4) Espaciador, pequeño
2 Cant (4) Espaciador grande 6 Cant (4) Arandelas de bloqueo
3
4
1
5
Figura 3
espaciador independiente
del perno
Figura 1
Figura 2
Tornillos iguales en ambos.
Muesca
Escape, protector de calor y
baúl no se muestran
Aislador de
goma
Larguero del bastidor del lado del
conductor
NOTA: Oriente los bloques
(pieza 5) como se muestra
8

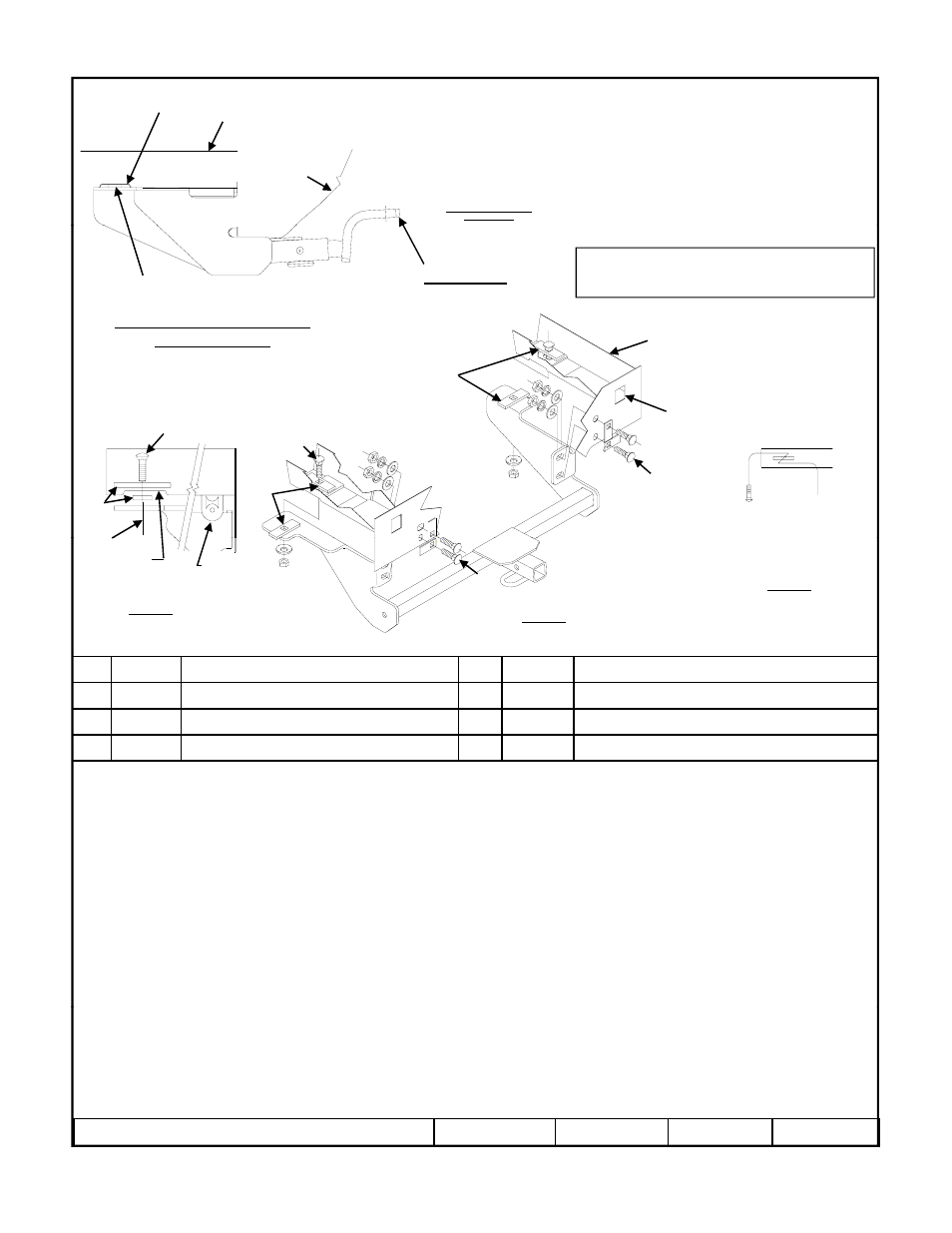

1. Baje el sistema de escape en el aislador de goma. Rociar un lubricante en el vástago del gancho de metal y el aislador de hule ayuda para el
desmonte.
2. Afloje el protector de calor al retirar las tuercas. Nota: El protector de calor no se puede quitar.
3. Recorte el protector de calor alrededor de la muesca en el orificio de unión. Ver Figura 2.
4. Doble el protector de calor de nuevo a su posición y reinstale las tuercas.
2 Cant. (4) Espaciador, grande 6 Cant. (4) Arandelas de bloqueo
3 Cant. (2) Arandelas cónicas 7 Cant. (4) Arandela plana
4 Cant. (6) Tuercas hexagonales, 7/16-14 8 Cant. (2) Cable de halar, 7/16 (no se muestra)
5. Usando los cables de halar, introduzca los espaciadores (pieza 2) y los pernos de carruaje en su posición (ambos largueros). El orificio de
acceso está localizado al final del larguero del bastidor y antes de la barra de impacto. Deje el cable de halar unido. Nota: Es mucho más
fácil si el perno y el espaciador no están unidos cuando se insertan en el bastidor, consulte la ilustración. Ver Figura 3.
6. Instale el espaciador (pieza 2) entre el enganche y el bastidor. Ambos lados. Ver Figura 2.
7. Levante el enganche a su posición encima del escape. Coloque el protector de calor entre el enganche y el larguero en el lado del conductor.
8. Quite los cables de halar e instale las arandelas cónicas y la tuerca (tenga cuidado de empujar los tornillos de nuevo hacia el larguero del
bastidor).
9. Instale los tornillos restantes como se muestra. Figura 1. NOTA Oriente los bloques (pieza 5) como se muestra (Los bloques no deben
traslaparse)
A i t t d l t ill 7/16 14 GR5 ll d t ió 50 Lb i (68 N*M)
10. Apriete todos los tornillos a la especificación.
11. Levante el sistema del escape de nuevo a su posición.
Apriete todos los tornillos 7/16-14 GR5 con una llave de torsión a 50 Lb.-pies (68 N*M)
z 2007, 2011 Cequent Performance Products Sheet 3 of 3 24805N 4-20-11 Rev. B
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en el
colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya dañado.
Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C. Regulación
V-5 y SAE J684.
