Draw-Tite 36417 FRAME HITCH - Manual (Page 3)

Honda Odyssey
06398
36417
90153
1. Baje el escape del vehículo.
2. Levante el enganche a su posición.
3. Instale tornillos como se muestra en la figura 1.
4. Levante el escape del vehículo.
Rev. A 5-1-06 36417N Página 3 de 3 z 2006 Cequent Towing Products
Arandelas cónicas dentadas Qty. (4) 2 Perno M12 X 1.25 X 35 CL 8.8 Qty. (4) 1
Fascia
Instrucciones de instalación Números de partes:
El enganche se muestra en la posición correcta
Llaves: 18mm
Brocas de taladro:
El enganche requiere un pasador y
gancho de 1/2”.
La barra de tracción se debe
usar en la posición
LEVANTADA únicamente.
Kit de barra de tracción:
36071
Kit de tornillos: 36417F
Placa protectora
Larguero del
bastidor
Larguero del
bastidor
Tuercas de
soldar
existentes
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684
3500 lb, 1589 kg Peso bruto máximo del remolque
300 lb, 136 kg Peso máximo de la horquilla
No supere el valor inferior entre la calificación del
fabricante del vehículo del remolque o
Ubicación del acceso al cableado: PC3, PC4
Equipo necesario:
Tornillos iguales en ambos lados

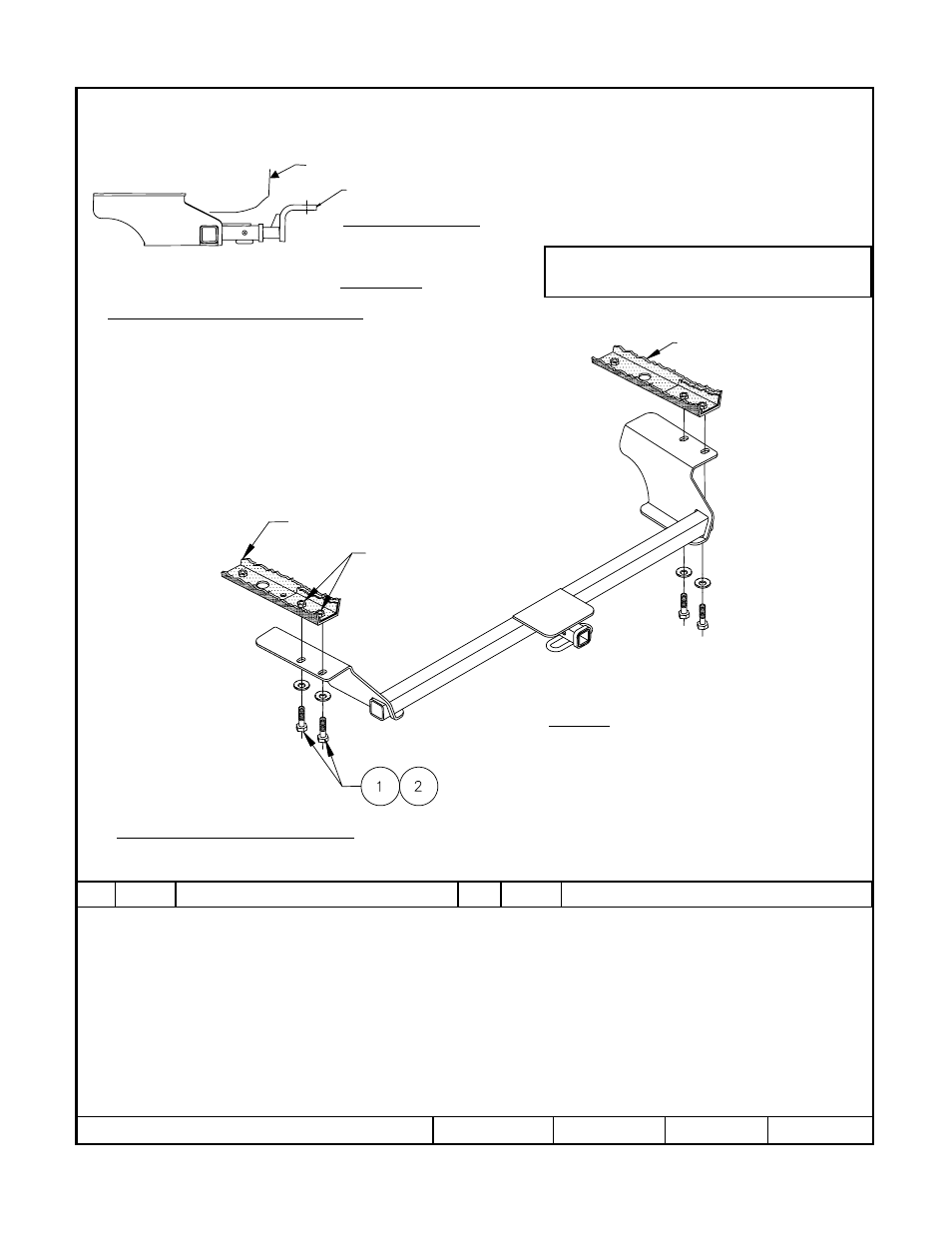

FIGURA 1
Apriete todos los tornillos M12 con una llave de torsión hasta 76 Lb.-pies. (103 N*M).
