Draw-Tite 36417 FRAME HITCH - Manual (Page 2)

Honda Odyssey
06398
36417
90153
1. Abaisser le tuyau d’échappement du véhicule.
2. Soulever l’attelage en position.
3. Installer la visserie comme illustré à la figure 1.
4. Monter le tuyau d’échappement du véhicule.
Rondelles coniques dentées Qty. (4) 2 Boulon M12 x 1.25 x 35 CL 8.8 Qty. (4) 1
Attelage montré dans la position
appropriée
Clés : 18mm
Mèche : Aucune
Visserie : 36417F
Équipement requis :
Instructions d’installation Numéros de pièces :
Carénage
La barre de remorquage doit
être utilisée dans la position
ÉLEVÉE seulement.
Ensemble de barre de
remorquage:
36071 Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Point d’accès au câblage : SUV3
Longeron de châssis
Longeron de châssis
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
d’attelage.
Rev. A 5-1-06 36417N Feuille 2 de 3 z 2006 Cequent Towing Products
Visserie similaire des deux côtés.
Écrou à souder existant
3 500 lb (1 589 kg) Poids brut max. de la remorque
300 lb (136 kg) Poids max. au timon
L’attelage nécessite une cheville
et une agrafe 1/2 po.

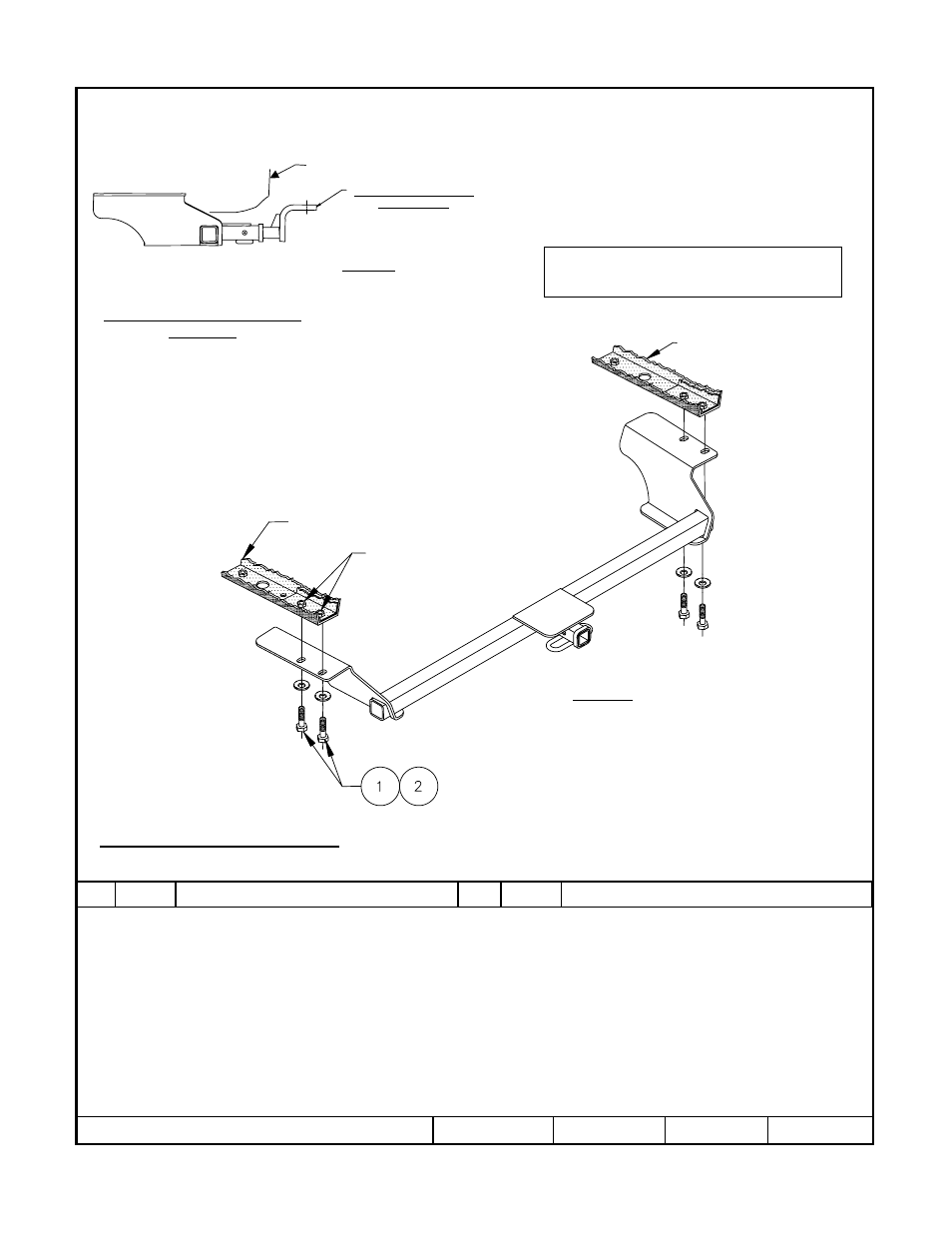

FIGURE 1
Serrer toute la visserie M12 en appliquant un couple de serrage de 76 lb-pi. (103 N*M)
