Draw-Tite 75730 MAX-FRAME RECEIVER - Manual (Page 3)

Instrucciones de instalación
Toyota Hilux
Números de partes:
75730
El enganche se muestra en la
posición correcta
Equipo necesario: Cable de halar (incluido)
Llaves: 7/8” y 18mm
Tuercas de soldar
existentes
Parachoques

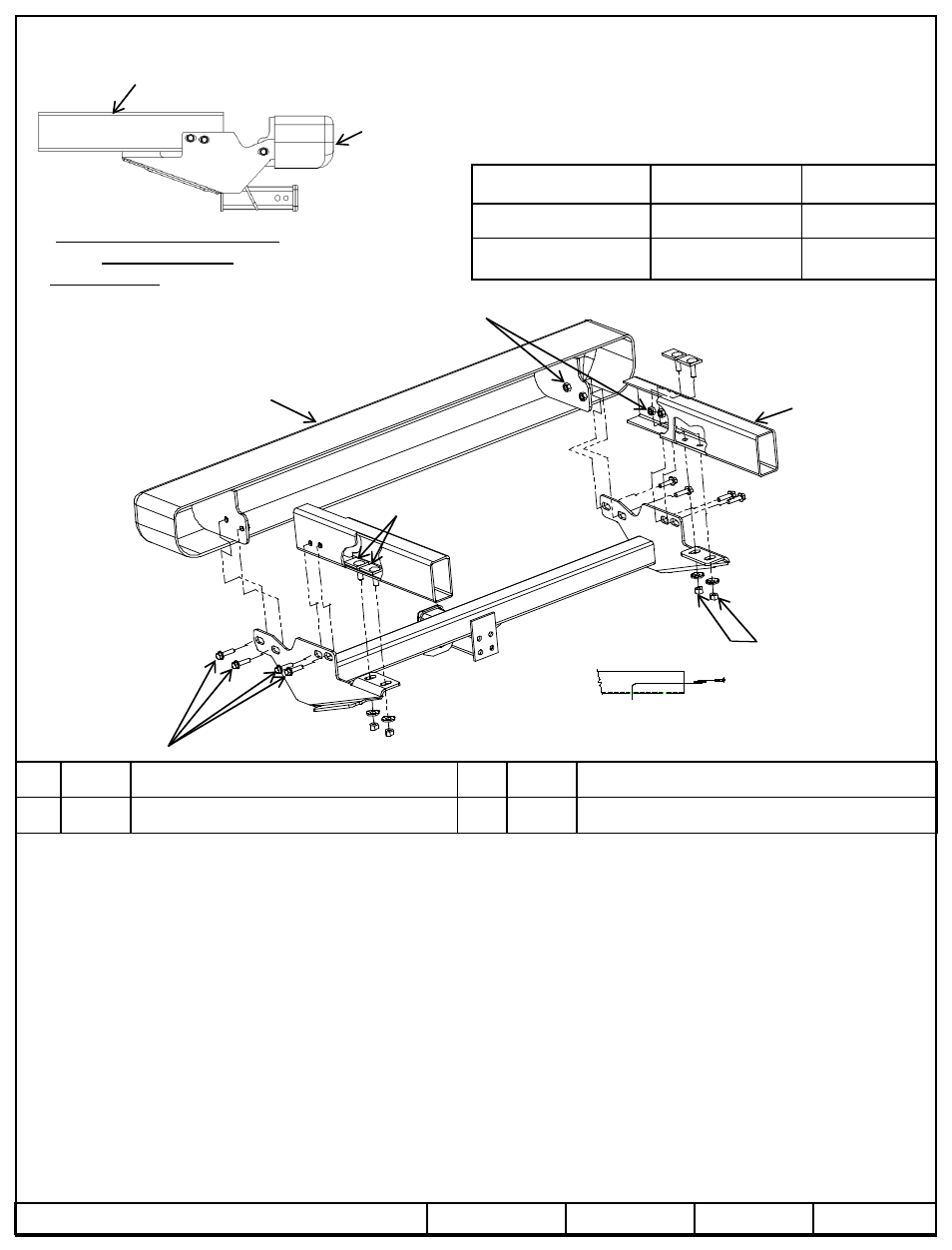

1. Retire los pernos que sostienen el parachoques en su lugar, con cuidado de no dejarlo caer.
2. Baje el parachoques y retire los pernos de soporte del parachoques de larguero del bastidor. Devuelva los soportes al propietario
para reinstalar si se retira el enganche. Los tornillos se van a reinstalar.
3. Levante el enganche en su lugar y vuelva a instalar los pernos (extraídos en el paso 2) dentro de las tuercas de soldar
localizadas en el bastidor, donde los soportes del parachoques se han retirado.
4. Usando el cable de halar inserte los espaciadores y pernos de carruaje dentro del bastidor y dentro de los orificios del fondo del
bastidor como se muestra.
5. Retire los cables de halar e instale una arandela cónica y tuerca hexagonal como se muestra.
6. Vuelva a instalar el parachoques en las ranuras posteriores sobre el soporte usando los pernos restantes que se quitaron en el
paso 1.
7. Apriete todos los tornillos según las especificaciones.
©2011 Cequent Towing Products Hoja 3 de 3 75730N 9-9-11 Rev. A
 Cant.
(4)
Pernos de carruaje 1/2-13 X 2.00 GR5
 Cant.
(4)
Arandela cónica ½”
 Cant.
(4)
Espaciadores ¼ X 1.50 X 2.00
 Cant.
(4)
Tuerca hexagonal, 1/2-13
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche tape todos los orificios en
el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe retirar y reemplazar un enganche o bola que se haya
dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva York, V.E.S.C.
Regulación V-5 y SAE J684.
Kit de tornillos: 75730F
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Ubicación del acceso al cableado: PU3 y PU4
Form: F205 Rev A 5-6-05
Tipo de enganche
Peso máximo bruto
del remolque (LB)
Peso máximo
(LB)
Distribución de peso 9.000 (4086 Kg) 900 (409 Kg)
Carga de peso
Montaje esférico
6.000 (2724 Kg) 900 (409 Kg)
Nota: Tornillos iguales
ambos lados
Bastidor
Pernos
existentes en
ambos lados
 

Orificio existente
Enrolle el cable de halar para
mantener el bloque
independiente del perno
Ejemplo del procedimiento
del cable de halar
Bastidor
Parachoques

Apriete todos los tornillos 1/2" con una llave de torsión a 75 Lb.-pies (102 n*m)
Apriete todos los tornillos existentes M12 con una llave de torsión a 75 Lb.-pies. (102 n*m)
