Draw-Tite 75471 MAX-FRAME RECEIVER - Manual (Page 3)

Instrucciones de instalación
Hyundai Santa Fe
Números de partes:
44549
75471
87414
Fascia
75221 UHAUL

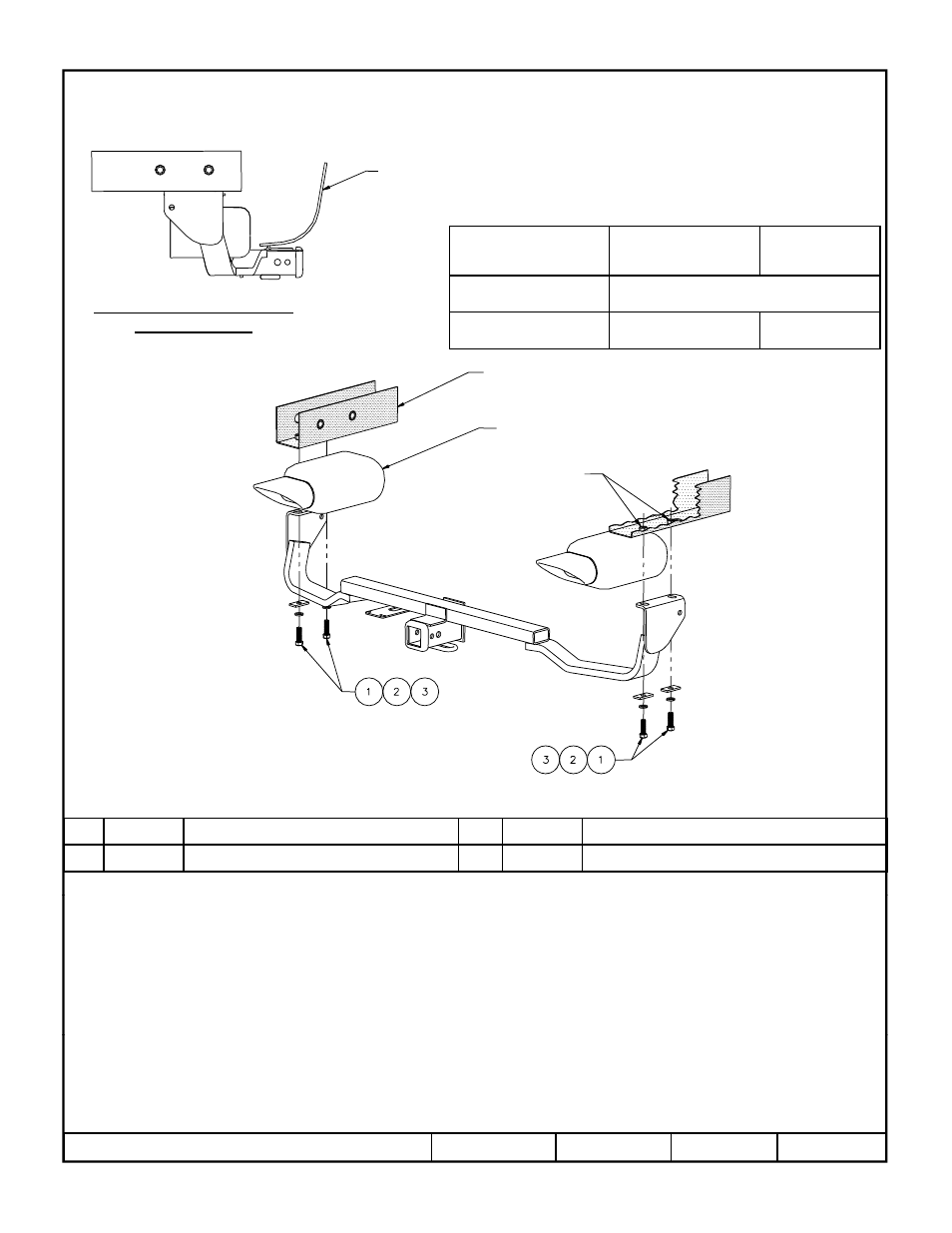

El enganche se muestra en la
posición correcta
No supere el valor inferior entre la calificación
del fabricante del vehículo del remolque o
Tipo de enganche
Peso máximo bruto del
remolque (LB)
Peso máximo de
la horquilla (LB)
Distribuidor de peso No es para uso con barra de resortes
Carga de peso
Montaje de bola
3500 (1589 Kg) 525 (238 Kg)
75221 UHAUL
Equipo necesario:
Llaves: 16mm
Brocas de taladro: Ninguna
Kit de tornillos: 75471F
Montaje de bola
Ubicación del acceso al cableado: SUV3, SUV4
Larguero del bastidor
Escape
Tuercas de Tuercas de
soldar
existentes
1 Cant. (4) M10 X 1.25 X 30mm CL10.9 3 Cant.(4) Bloque 3/16 X 1.00 X 2.00
2 Cant.(4) Arandela de bloqueo 7/16
1. Levante el enganche a su posición.
2. Instale pernos de M10 X 1.25, arandela de bloqueo de 7/16 y bloques de 3/16 X 1.00 X 2.00 en las tuercas de soldar existentes
al interior de los largueros del bastidor del vehículo.
Apriete todos los tornillos M10 X 1.25 CL10.9 con llave de torsión a 59 Lb.-pies. (80 N*M)
Nota: Revise el enganche con frecuencia, verificando que todos los tornillos y la bola estén correctamente apretados. Si se quita el enganche
z 2006, 2007, 2008. 2011 Cequent Performance Products Hoja 3 de 3 75471N 5-1-11 Rev. E
g , q y p q g
tape todos los orificios en el colector del baúl u otros paneles de la carrocería para evitar la entrada del agua y los gases del escape. Se debe
retirar y reemplazar un enganche o bola que se haya dañado. Observe las precauciones de seguridad al trabajar por debajo del vehículo y use
protección visual. No corte los orificios de acceso o accesorios con soplete.
Este producto cumple con las especificaciones y requisitos de seguridad para conectar dispositivos y sistemas de remolque del estado de Nueva
York, V.E.S.C. Regulación V-5 y SAE J684
.
