Instructions d’installation
Hyundai Santa Fe
Numéros de pièces :
44549
75471
87414
Carénage
75221 UHAUL
Attelage montré dans la position
appropriée
Ne pas excéder les spécifications du fabricant de
véhicules de remorquage, ou
Type d’attelage
Poids brut max. de la
remorque (lb)
Poids max. au timon
(lb)
Répartition de la charge
Ne pas utiliser avec barres à ressort
(Spring Bars)
Capacité de charge
Montage sur boule d’attelage
3500 (1589 Kg) 525 (238 Kg)
75221 UHAUL
Équipement requis :
Clé : 16 mm
Mèche : Aucune
Visserie : 75471F
Montage sur boule d attelage
Points d’accès au câblage : SUV3, SUV4
Longeron de châssis
Échappement
Écrous à souder
existants
1 Qté (4) Boulons M10 X 1.25 X 30mm CL10.9 3 Qté (4) Bloc 3/16 X 1.00 X 2.00
2 Qté (4) Rondelle frein 7/16

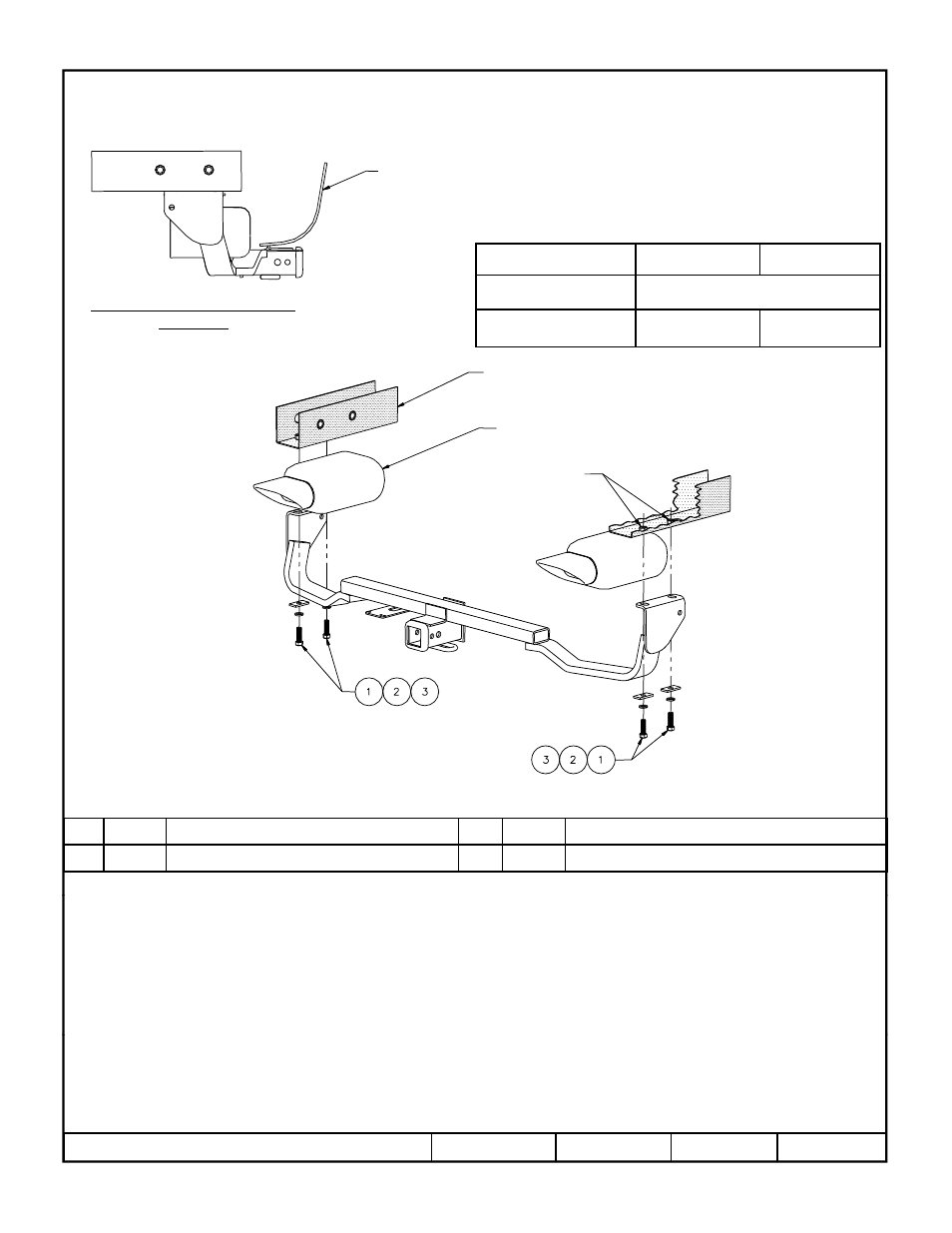

1. Soulever l’attelage en position.
2. Installer les boulons M10 X 1.25, les rondelles freins 7/16 et les blocs 3/16 X 1.00 X 2.00 dans les écrous à souder existants
situés à l’intérieur des longerons de châssis du véhicule.
Serrer toute la visserie M10 X 1.25 CL10.9 au couple de 59 lb-pi. (80 N*M)
z 2006, 2007, 2008. 2011 Cequent Performance Products Feuille 2 de 3 75471N 5-1-11 Rev. E
Remarque : Vérifier l’attelage fréquemment, en s’assurant que toute la visserie et la bille sont serrées adéquatement. Si l’attelage est enlevé, boucher tous les
trous percés dans le coffre ou la carrosserie afin de prévenir l’infiltration d’eau ou de gaz d’échappement. Un attelage ou bille endommagés doivent être enlevés
et remplacés. Observer les mesures de sécurité appropriées en travaillant sous le véhicule et porter des lunettes de protection. Ne jamais utiliser une torche pour
découper un accès ou un trou de fixation.
Ce produit est conforme aux normes V-5 et SAE J684 de la V.E.S.C. (État de New York) concernant les spécifications en matière de sécurité des systèmes
