Einbau-, Betriebs- und Wartungsanleitung
Baureihe MP, MPA, MPAI
MP 100-german Seite 23 Revision 04
Artikel Nr. 771074011 Ausgabe 11/2011
Dichtungsdeckel (18) entfernen. Passfläche
zwischen Dichtungsdeckel und Gehäuse mittels
Marken-Rostlösemittel vorbehandeln.
Wellenschutzhülse (44U bzw. 44B) abziehen, O-
Ring (OR4) herausziehen.
Gegenring der Gleitringdichtung (GLRD..) aus
dem Dichtungsdeckel (18) gleichmäßig
herausdrücken. Achtung: Im Falle eines Bruches
entstehen
sehr scharfe Kanten
Verletzungsgefahr
Rotierende Einheit der Gleitringdichtung von der
Wellenschutzhülse (44..) schieben. Bei
Gleitringdichtungen mit Fixierschrauben diese
vorher lösen.
Alle Teile sauber reinigen und auf Verschleiß
kontrollieren. Gleitringdichtungen sind
grundsätzlich zu tauschen. Eine Reparatur der
Gleitringdichtung ist nur bei entsprechendem
Fachwissen empfehlenswert.
Zusammenbauen
Beim Zusammenbauen ist eine vertikale Aufstellung
der Pumpe vorteilhaft.
Verwenden sie bei der Montage der
Gleitringdichtung immer ein Gleitmittel. Wir
empfehlen den O-Ring bzw. den Gummibalg kurz
vor
der Montage mit Seifenwasser
einzuschmieren. Bitte verwenden sie kein
mineralisches Fett oder Öl wenn die Beständigkeit
des O-Ringes nicht gewährleistet ist.
Gegenring der Gleitringdichtung (GLRD..) in den
Dichtungsdeckel (18) einsetzen. Rotierende
Einheit der Gleitringdichtung (GLRD..) auf die
Wellenschutzhülse (44..) schieben und fixieren
(wenn möglich).
Bei Gleitringdichtungen mit Gummibalg ist nun ein
rasches weiterarbeiten notwendig. Nur so kann
garantiert werden, dass sich die rotierende
Gleitringdichtungseinheit beim Einbau noch
verschieben lässt und die richtige Position
einnimmt.
O-Ring (OR4) aufschieben und mit einem Pinsel
mit Gleitmittel (z.B. Silikonfett) einstreichen.
Wellenschutzhülse (44) in der Bohrung mit
Schmiermittel so einstreichen, dass die O-Ringnut
sauber bleibt (ca. 10-15mm innerhalb beginnen).
Die Standard O-Ringe aus EP - Kautschuk sind
gegen mineralische Öle oder Fette nicht
beständig und dürfen mit solchen nicht in
Berührung kommen. Ist die Beständigkeit
gesichert (z.B. Rindertalg als Schmiermittel bzw.
ölbeständige O-Ringe) kann die gesamte Welle
(24) eingestrichen werden.
Wellenschutzhülse (44) aufschieben, dabei ist
darauf zu achten, dass der O-Ring leicht in die Nut
schlüpfen kann.
O-Ring (OR3) in das Gehäuse einlegen und mit
Silikonfett fixieren. Der O-Ring sollte wenn
möglich am Außendurchmesser anliegen (durch
ziehen kann der O-Ring leicht vergrößert werden).
Dichtungsdeckel (18) vorsichtig aufsetzen, dabei
auf die Richtung des Stiftes (S4) achten (Nut im
Lagerträger)

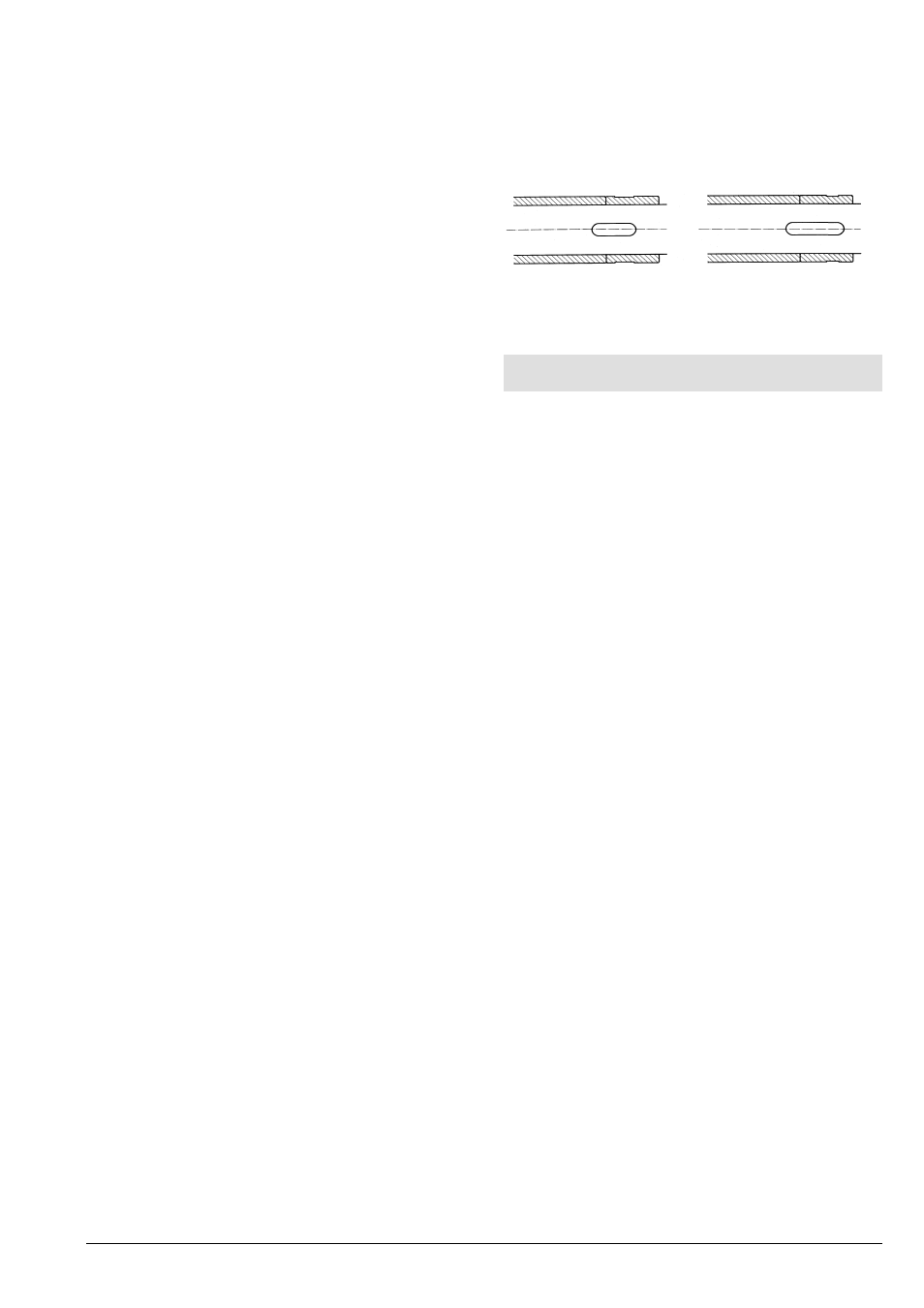

Passfeder (PF3) einlegen und Distanzhülse (72)
aufschieben. Die Montagerichtung ist wie folgt
einzuhalten.
MP, MPA 40, 65 und 100 MP, MPA 125
44 72 44 72
Spritzring (73) und Lagerdeckel (12) aufschieben
Weitere
Montagearbeiten siehe Pkt. 3
(Austauschen der Wälzlager) "Zusammenbauen".
8.7.3 Ausführung mit Patronen - Gleitringdichtung
(Code "CS, CQ, CD")
Zugehörige Schnittzeichnung mit einer allgemeinen
Patronen - Gleitringdichtung siehe Beilagen.
Beschreibung ist für die eintrittseitige (MP) und
austrittseitige (MP, MPA, MPAI) Wellenabdichtung
gültig.
Normalerweise wird die Pumpe mit zwei gleichen
Patronen – Gleitringdichtungen ausgerüstet.
In Sonderfällen kann es jedoch Unterschiede geben.
Wir empfehlen in jedem Fall eine genaue
Kennzeichnung der Teile vor der Demontage
durchzuführen.
Im Anhang der Betriebsanleitung liegt eine genaue
Darstellung der Patronen – Gleitringdichtung bei.
Zerlegen
Den rotierenden Teil der Patronen – Gleitring-
dichtung (GLRD) mit dem stationären Teil axial
fixieren. Zu diesem Zweck sind am stationären
Teil
Fixierbügel (FB) (oder ähnliche
Hilfskonstruktionen) vorgesehen (siehe
Schnittbild).
Muttern (M3) und Schrauben (S9) lösen, Patronen
- Gleitringdichtung (GLRD) soll frei beweglich sein.
Pumpe wie unter Pkt. 3 (Austauschen der
Wälzlager) zerlegen
Lagerdeckel (12), Distanzhülse (72) und Spritzring
(73) wegnehmen.
Patronendichtung abziehen (ohne
Wellenschutzhülse (44).
Passfeder (PF3) herausnehmen und
Wellenschutzhülse (44) abziehen. O – Ring (OR4)
entfernen.
Alle Teile sauber reinigen und auf Verschleiß
kontrollieren. Gleitringdichtungen sind
grundsätzlich zu tauschen. Eine Reparatur der
Gleitringdichtung ist nur bei entsprechendem
Fachwissen empfehlenswert. Verschlissene Teile
der Patronendichtung können vom Hersteller
erneuert bzw. repariert werden.
Zusammenbauen
Verwenden sie bei der Montage der
Gleitringdichtung immer ein Gleitmittel (z.B.
Silikonfett).
Bitte verwenden sie kein
mineralisches Fett oder Öl wenn die Beständigkeit
des O-Ringes nicht gewährleistet ist.
