Einbau-, Betriebs- und Wartungsanleitung
Baureihe MP, MPA, MPAI
MP 100-german Seite 22 Revision 04
Artikel Nr. 771074011 Ausgabe 11/2011
Passflächen zwischen Innenlagergehäuse (54)
und Sauggehäuse (3) säubern und mit Gleitmittel
einstreichen.
Neue Lagerhülse (23) auf die Welle (24) schieben.
Passfeder (PF1) einsetzen, Leitrad (2) und
Laufrad (1) einbauen.
Bauart MP:
Laufrad (1) mit Scheibe (29) aufschieben.
Erste Laufradmutter (28) fest anziehen, danach
ca. ¼ Umdrehung zurückdrehen, mit Kontermutter
sichern.
Bauart MPAI ( Baugrößen 40.1 und 40.2)
Inducer (101) aufschrauben, dabei Welle an der
Kupplung gegen Verdrehen fixieren.
Bauart MPAI (Baugrößen 65.1, 65.2, 100.1, 100.2,
125.1 und 125.2)
Passfeder (PF5) einlegen und Inducer (101)
aufschieben.
Scheibe (29) einlegen.
Erste Mutter (28) fest anziehen, danach ca. ¼
Umdrehung zurückdrehen, mit Kontermutter
sichern.
Sauggehäuse (3) aufsetzen, Gehäuseschrauben
(25) einschrauben und Muttern (M1) fest anziehen
(Anzugsmoment siehe Anhang).
Welle (24) durchdrehen und auf Leichtgängigkeit
kontrollieren.
8.7 Austauschen der Wellenschutzhülse
bei
der Packungsstopfbuchse /
Austauschen der Wellenabdichtung
Dieses Kapitel beschreibt das Tauschen der
Wellenschutzhülse
bei Ausführung mit
Packungsstopfbuchse bzw. das Tauschen der
Gleitringdichtung.
Alle ausgebauten Teile müssen gereinigt und ihr
Zustand geprüft werden. Im Zweifelsfall sind Bauteile
auszutauschen. Verschleißteile (Wälzlager) und
Dichtungen sind grundsätzlich auszutauschen.
Werden Bauteile bzw. halboffene Pumpen im
ausgebauten Zustand für längere Zeit gelagert, sind
sie vor Schmutz und Korrosion zu schützen.
8.7.1 Ausführung mit Packungsstopfbuchse
(Code "P")
Zugehörige Schnittzeichnung siehe Beilagen.
Beschreibung ist für die eintrittseitige (MP) und
austrittseitige (MP, MPA, MPAI) Wellenabdichtung
gültig.
Zerlegen
Pumpe an der entsprechenden Seite wie unter
Pkt. 3 (Austauschen der Wälzlager) zerlegen
Lagerdeckel (12), Distanzhülse (72) und Spritzring
(73) wegnehmen.
Passfeder (PF3) herausnehmen.
Muttern (M3) abschrauben und Stopfbuchsbrille
(69) wegnehmen.
Verschlissene Packungsringe (P) herausziehen.
Wellenschutzhülse (44) abziehen, O- Ring (OR4)
herausziehen.
Je nach Verschleiß der Lauffläche (kleiner als
0.5mm am Durchmesser) kann die
Wellenschutzhülse (44) egalisiert (Feindrehen und
polieren oder schleifen) werden. Bei sehr starkem
Verschleiß muss die Wellenschutzhülse (44)
erneuert werden.
Verbleibende Reste der Packungsringe (P) aus
dem Packungsraum entfernen und alle anderen
Teile sauber putzen. Welle (24) entfetten und
noch nicht mit Schmiermittel einstreichen.
Zusammenbauen
O-Ring (OR4) aufschieben und mit einem Pinsel
mit Gleitmittel (z.B. Silikonfett) einstreichen.
Wellenschutzhülse (44) in der Bohrung mit
Schmiermittel so einstreichen, dass die O-Ringnut
sauber bleibt (ca. 10-15 mm innerhalb beginnen).
Die Standard O-Ringe aus EP - Kautschuk sind
gegen ölhältige Schmiermittel nicht beständig
und dürfen mit solchen nicht in Berührung
kommen. Ist die Beständigkeit gesichert (z.B.
Rindertalg als Schmiermittel bzw. ölbeständige O-
Ringe) kann die gesamte Welle (24) eingestrichen
werden.
Wellenschutzhülse (44) aufschieben, neue
Packungsringe (P) einlegen (siehe Betriebs-
anleitung) und mit der Stopfbuchsbrille (69) leicht
fixieren (Muttern (M3). Beim Aufschieben der
Wellenschutzhülse (44) ist darauf zu achten, dass
der O-Ring leicht in die Nut schlüpfen kann.

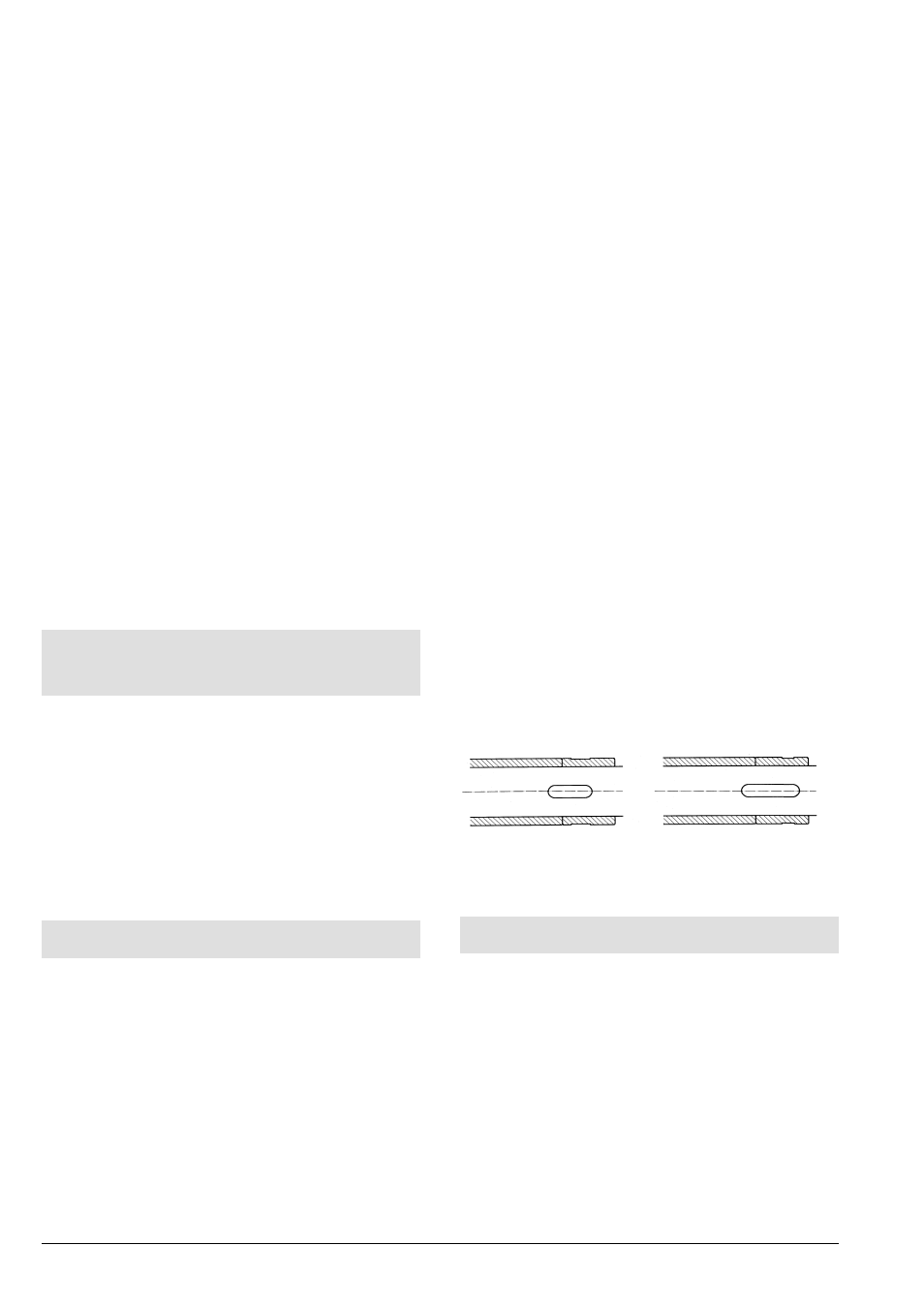

Passfeder (PF3) einlegen und Distanzhülse (72)
aufschieben. Die Montagerichtung ist wie folgt
einzuhalten.
MP, MPA 40, 65 und 100 MP, MPA 125
44 72 44 72
Spritzring (73) und Lagerdeckel (12) aufschieben
Weitere Montagearbeiten siehe Kapitel 8.5
(Austauschen der Wälzlager) "Zusammenbauen"
8.7.2 Ausführung mit Standard - Gleitringdichtung
(Code "SA, SB, SC, SD, SE und SF")
Zugehörige Schnittzeichnung siehe Beilagen.
Beschreibung ist für die eintrittseitige (MP) und
austrittseitige (MP, MPA, MPAI) Wellenabdichtung
gültig.
Unterschiedlich sind die Wellenschutzhülsen (44..)
und die Gleitringdichtungen (GLRD..). Die Teile sind
so zu kennzeichnen, dass eine Montage an gleicher
Stelle gewährleistet wird.
Zerlegen
Pumpe an der entsprechenden Seite wie unter
Pkt. 3 (Austauschen der Wälzlager) zerlegen
Lagerdeckel (12), Distanzhülse (72) und Spritzring
(73) wegnehmen.
Passfeder (PF3) herausnehmen.
