223

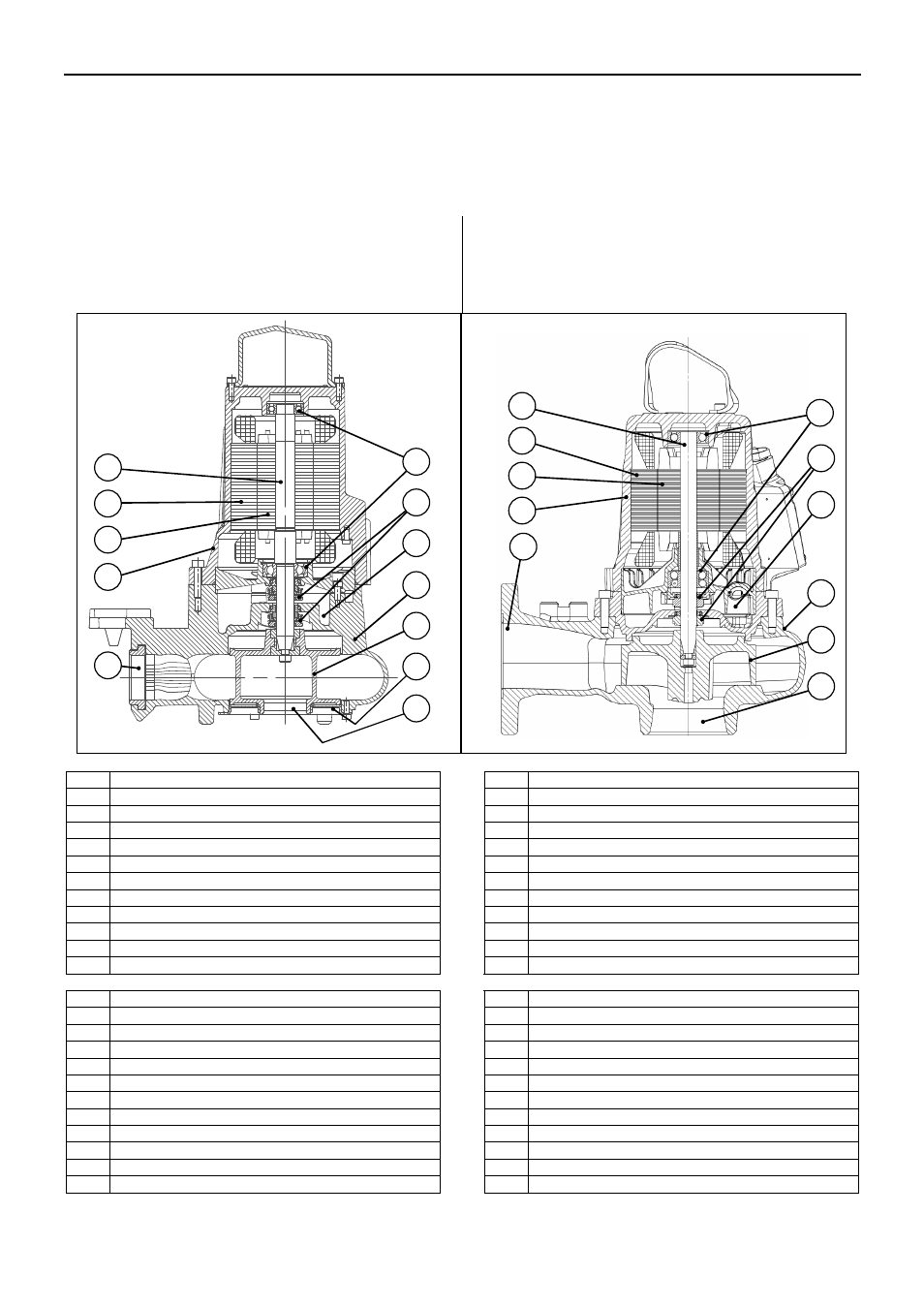

10.11 Sezionate (versione base) - Cross section (basic version) - Coupes (version de base) - Getrennt
(Basisversion) - Seccionadas (versión de base) - Secções (versão base) - Doorsneden (basismodel) -
Planritning (basversionen) - Poikkileikkaukset (perusversio) - Сечение (базовая модель) - ∆ιαµερισµένες
(βασική έκδοση) - Tværsnit (standard version) - Tverrsnitt (standardutgave) - Sekcje (wersja podstawowa) -
Pohled na čerpadla v řezu (základní verze) - Pohľad na čerpadlo v reze (základná verzia) - Keresztmetszet
(alap változat) - Prerez (osnovna različica) - Secţiuni (varianta de bază) - Схема на напречно сечение - Parça
şeması (temel versiyon) - Січення (базова модель) - ﺏ ا ) ير ا ع ا (
GLV 50-12-251-S/P GLS 65-15-251 GLS/V 65-32-253 GLS/V 100-24-452
GLS/V 50-15-251-S/P GLS 65-16-253 GLS/V 65-42-253 GLS/V 100-31-453
GLS/V 50-16-253-S/P GLS/V 65-20-253 GLS/V 80-32-253 GLS/V 100-45-453
GLS/V 50-20-253-S/P GLS/V 65-24-253 GLS/V 80-42-253 GLS/V 100-59-453
GLS/V 50-24-253-S/P GLS/V 80-59-253
GLS/V 80-74-253
3
4
2
1
5
6
7
8
9
10
11
12
3
1
5
6
7
8
9
10
11
12
2
GLS_M 0017_A_SC
1 Corpo pompa 1 Pump casing
2 Girante 2 Impeller
3 Bocca d’aspirazione 3 Suction port
4 Coperchio aspirazione 4 Suction cover
5 Bocca di mandata 5 Delivery port
6 Cassa motore 6 Motor casing
7 Rotore 7 Rotor
8 Statore 8 Stator
9 Albero 9 Shaft
10 Cuscinetti 10 Bearings
11 Tenuta meccanica 11 Mechanical seal
12 Camera dell’olio 12 Oil chamber
1 Corps de pompe 1 Pumpengehäuse
2 Roue 2 Laufrad
3 Orifice d’aspiration 3 Ansaugöffnung
4 Couvercle d’aspiration 4 Deckel Ansaugung
5 Orifice de refoulement 5 Ausflussöffnung
6 Carcasse moteur 6 Motorgehäuse
7 Rotor 7 Rotor
8 Stator 8 Stator
9 Arbre 9 Welle
10 Roulements 10 Lager
11 Garniture mécanique 11 Gleitringdichtung
12 Chambre à huile 12 Ölkammer
