148
doładowaniem) powodują ograniczenia mocy, wzrost temperatury spalin, większą ilość dymu,
wysokie zużycie paliwa, przegrzewanie się wody chłodzącej oraz utratę właściwości
sma
rujących oleju silnikowego a także ujemne skutki dla poszczególnych części silnika.

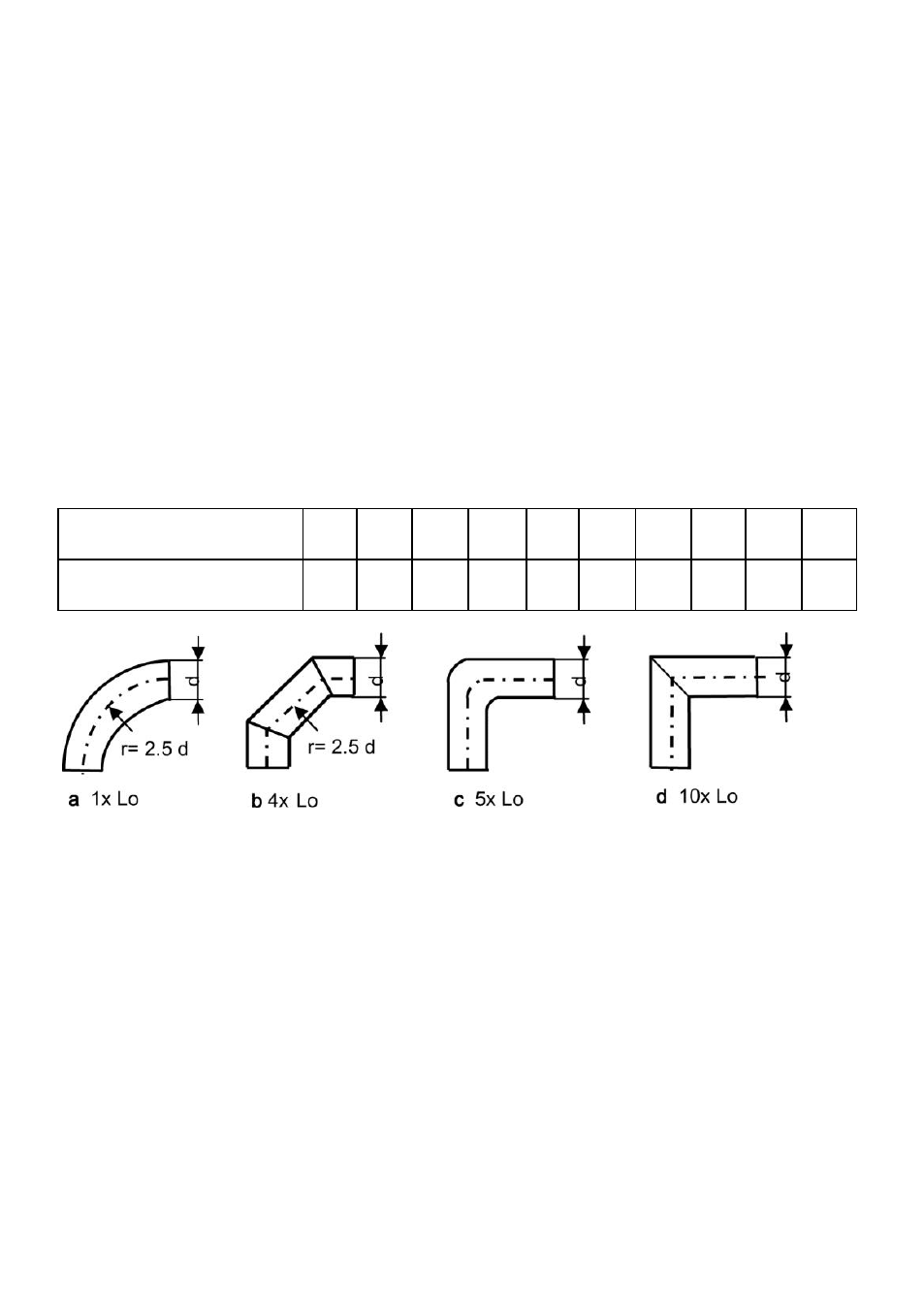

Przewody powinny być możliwe najkrótsze z możliwie najmniejszą liczbą kolanek. Jeżeli
wymagane są kolanka, należy stosować kolanka o dużym promieniu krzywizny (2,5 -3 razy
większym od średnicy wewnętrznej przewodu). Liczba kolanek powinna być odpowiednia do
całkowitej długości przewodu na podstawie równoważnej długości Lo. W poniższej tabeli
przedstawiono wytyczne dotyczące różnych typów kolanek.
Wymiary przewodów powinny b
yć określone z uwzględnieniem długości przewodu, właściwości
oraz dopuszczalnego przeciwciśnienia. Do obliczenia można wykorzystać wartości w
odpowiednich tabelach lub nomogramy. Poniżej przedstawiono przykładowy wykres.
Każdorazowo należy uwzględnić również przeciwciśnienie w tłumiku.
Średnica przewodu odprowadzającego spaliny nie może być mniejsza, niż średnica kolektora
wydechowego silnika.
Tabela zawierająca długości kolanek w zależności od średnicy rur
Wewnętrzna średnica
d(mm)
40 50 65 80 100 125 150 200 250 300
Równoważna długość Lo
(m)
0.5 0.7 0.9 1.2 1.7 2.2 2.8 4.0 5.4 6.7
