Kamera inspekcyjna micro CA-300
239

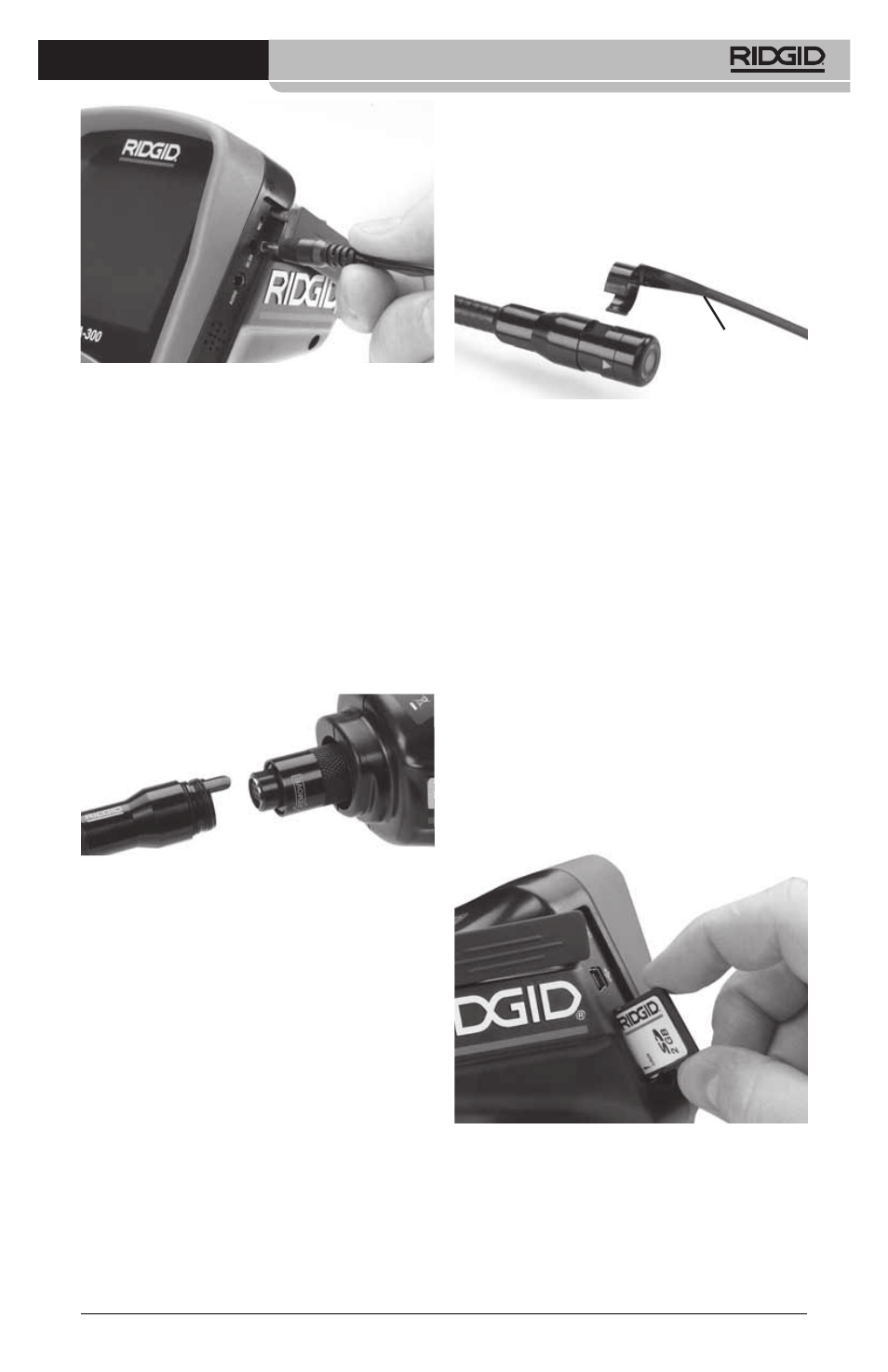

Rys. 7 - Zasilanie z zasilacza prądu zmien-
nego
Montaż przewodu głowicy kamery
lub przewodów przedłużających
Aby korzystać z kamery inspekcyjnej micro
CA‑300, przewód głowicy kamery musi być
podłączony do przenośnego monitora. W
celu podłączenia przewodu do monitora na‑
leży upewnić się, że bolec jest właściwie usta‑
wiony względem otworu gniazda (Rys. 8). Po
dopasowaniu docisnąć palcem karbowaną
wypukłość, aby zablokować złącze.
Rys. 8 - Podłączenia przewodów
Dostępne są przedłużacze przewodu 3'
(90 cm) i 6' (180 cm) do wydłużenia przewo‑
du kamery do 30' (9 m). Aby zamontować
przedłużacz, należy najpierw odłączyć gło‑
wicę kamery od monitora przez poluzowanie
karbowanej wypukłości. Podłączyć przedłu‑
żacz do monitora, jak opisano powyżej (Rys.
8). Podłączyć końcówkę głowicy kamery z
wypustką do końcówki przedłużacza z gniaz‑
dem i docisnąć palcem karbowaną wypu‑
kłość w celu zablokowania złącza.
Montaż wyposażenia
pomocniczego
Trzy dostarczone z kamerą elementy wypo‑
sażenia pomocniczego (haczyk, magnes i
lusterko) montuje się na głowicy kamery w
ten sam sposób.
Rys. 9 - Montaż wyposażenia pomocniczego
Wyposażenie
pomocnicze
W celu zamontowania należy przytrzymać
głowicę kamery, jak pokazano na Rys. 9. Usta‑
wić końcówkę z obejmą nad spłaszczoną
częścią głowicy kamery. Następnie obrócić
element wyposażenia pomocniczego o 1/4
obrotu w celu zablokowania.
Montaż karty pamięci SD™
Otworzyć pokrywę gniazd po lewej stronie
(Rys. 4) w celu uzyskania dostępu do gniazda
karty SD. Włożyć kartę SD do gniazda, upew‑
niając się, że styki są skierowane na zewnątrz,
a część karty ze ściętym rogiem jest skiero‑
wana w dół (Rys. 10). Karty pamięci SD moż‑
na włożyć tylko w jeden sposób ‑ nie wolno
wciskać. Gdy karta SD jest w gnieździe, mała
ikona SD pokaże się w górnym lewym rogu
ekranu, wraz z liczbą zdjęć lub długością se‑
kwencji wideo zapisanych na karcie.
Rys. 10 - Wkładanie karty pamięci SD
