micro CA-300 inspeksjonskamera
198

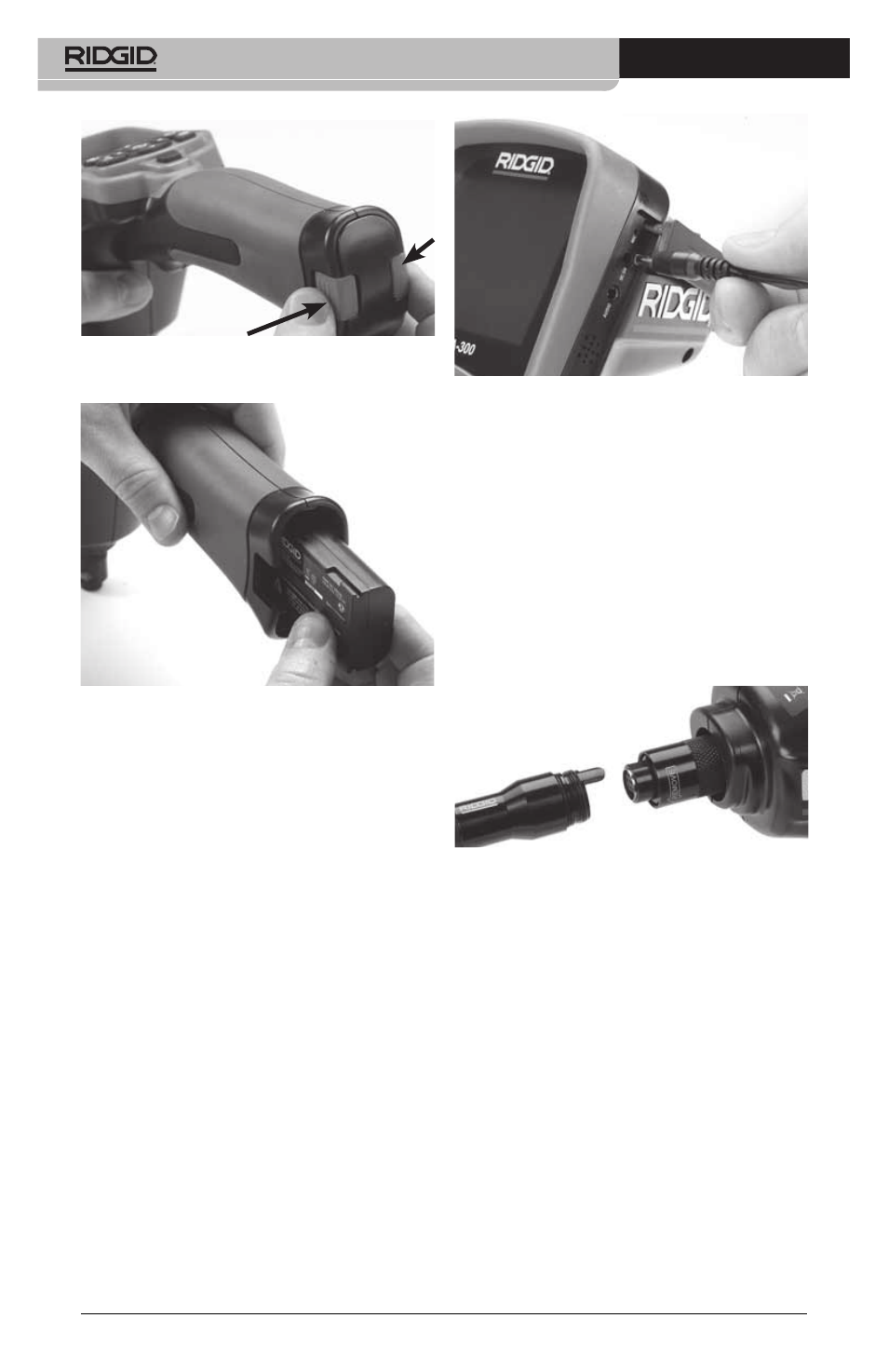

Figur 5 – Batteriskuffens deksel
Figur 6 – Fjerne/installere batteriet
2. Stikk inn batteriets kontaktende i inspek‑
sjonsverktøyet, som vist på figur 6.
3. Sett batterilommens deksel tilbake på
plass.
Strømtilførsel med VS‑adapteren
Micro CA‑300 inspeksjonskamera kan også
drives med VS‑adapteren som følger med.
1. Åpne portdekselet på høyre side (figur 3).
2. Plugg VS‑adapteren inn i uttaket med
tørre hender.
3. Stikk VS‑adapterens trommelplugg inn i
porten merket “DC 5V”.
Figur 7 – Drive enheten med VS-adapter
Installere kamerahodekabel eller
skjøtekabler
For at du skal kunne bruke micro CA‑300 in‑
speksjonskamera, må du koble kamerahode‑
kabelen til den håndholdte displayenheten.
Forsikre deg om at kameraets kontakttapp
og displayenhetens kontaktspalte (figur 8) er
på linje for å koble kabelen til den håndhold‑
te displayenheten. Så snart de er tilpasset,
strammer du til den knudrete knappen med
fingrene for å holde koplingen på plass.
Figur 8 – Kabelkoplinger
Du kan få skjøtekabler på 3' (90 cm) og 6'
(180 cm) for å øke lengden på kamerakabe‑
len din opp til 30' (9 m). For å installere en
forlenger må du først koble kamerahode‑
kabelen fra skjermenheten ved å løsne den
knudrete knappen. Koble skjøtekabelen til
den håndholdte som beskrevet ovenfor (fi-
gur 8). Koble enden av kamerahodekabelen
med tappen til enden med spalten på forlen‑
geren og skru til den knudrete knappen med
fingrene for å holde koplingen på plass.
