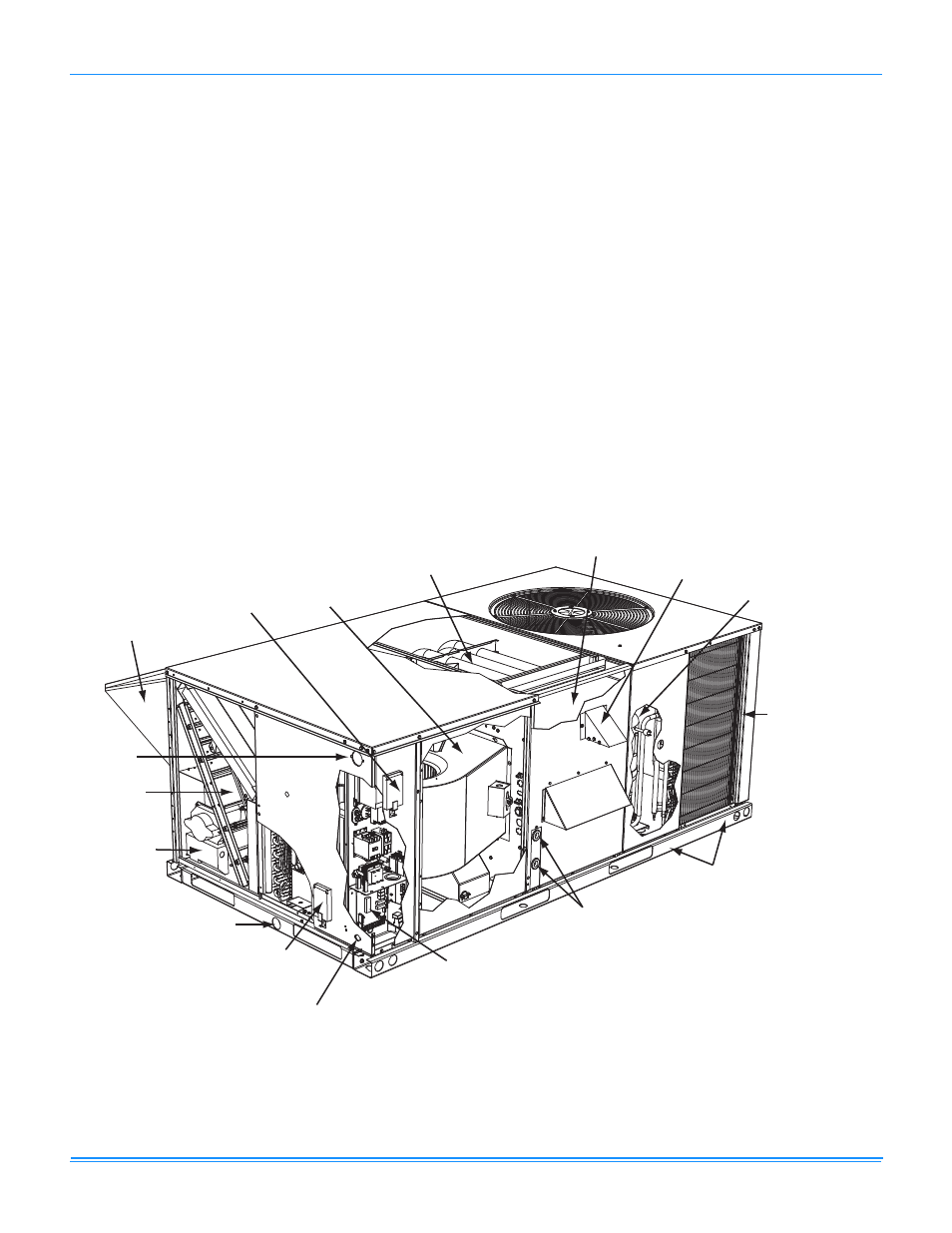

Component Location
Gas/Electric
3/4 " PVC female
condensate drain
Knockout
for side
control entry
GFCI
convenience outlet
Smoke
detector
Slide-in
economizer
Economizer
hood
HACR
breaker
20 Gauge aluminized
steel tubular heat exchanger
Electric heat
accessory location
Power ventor motor with
post purge cycle
High efficiency
compressor
Knockout for side
gas supply entry
Simplicity® Lite™
control board
Highly Efficient
Enhanced Copper
Tube/Enhanced
Aluminum Fin
OR
Micro-Channel
Aluminum
Tube/Aluminum
Fin Condenser
Full perimeter baserails
with forklift slots and
lifting holes
Knockout
for side
power entry
Belt drive or
Direct drive
blower
