6
Typische Montage auf einem Sockel
Werkstoffe:
Saugrohr mit 1-1/4-Zoll-Gewinde, zugeschnitten auf eine Höhe von 825 mm (32-1/2 Zoll) über
dem Sockel.
FRPA125 Sockelsatz (umfasst Sockelrohr, Sockelfuß und Verbindungsstück).
Für die Anwendung geeignetes Gewindedichtmittel für Rohrverschraubungen.
Montageverfahren:
1) Das Verbindungsstück
vom Sockelrohr
entfernen, indem die
Einstellschrauben
gelockert werden.
2) Die Baugruppe
Sockelrohr/ Pumpen-
sockelfuß auf das 1-1/4-
Zoll-Saugrohr schieben.
3) Die Schrauben im
Sockelfuß lockern, damit
das Sockelrohr nach
unten geschoben
werden kann und damit
das Ende des Saugrohrs
freiliegt.
4) Das Verbindungsstück
auf das Saugrohr
schrauben; das Gewinde
mit einem geeigneten
Gewindedichtmittel
flüssigkeitsdicht
abdichten.
5) Das Sockelrohr in der
Verbindungsstück
schieben und die
Einstellschrauben
festziehen.
6) Die Schrauben im
Sockelfuß festziehen.
7) Die Pumpe am
Verbindungsstück
montieren und das
Gewinde mit einem
geeigneten Gewinde-
dichtmittel flüssigkeitsdicht
abdichten.
WARNUNG! Rohrgewindeverbindungen und Anschlüsse müssen mit geeignetem
Dichtmittel oder Dichtband abgedichtet werden, um die Wahrscheinlichkeit von Leckage
zu minimieren.

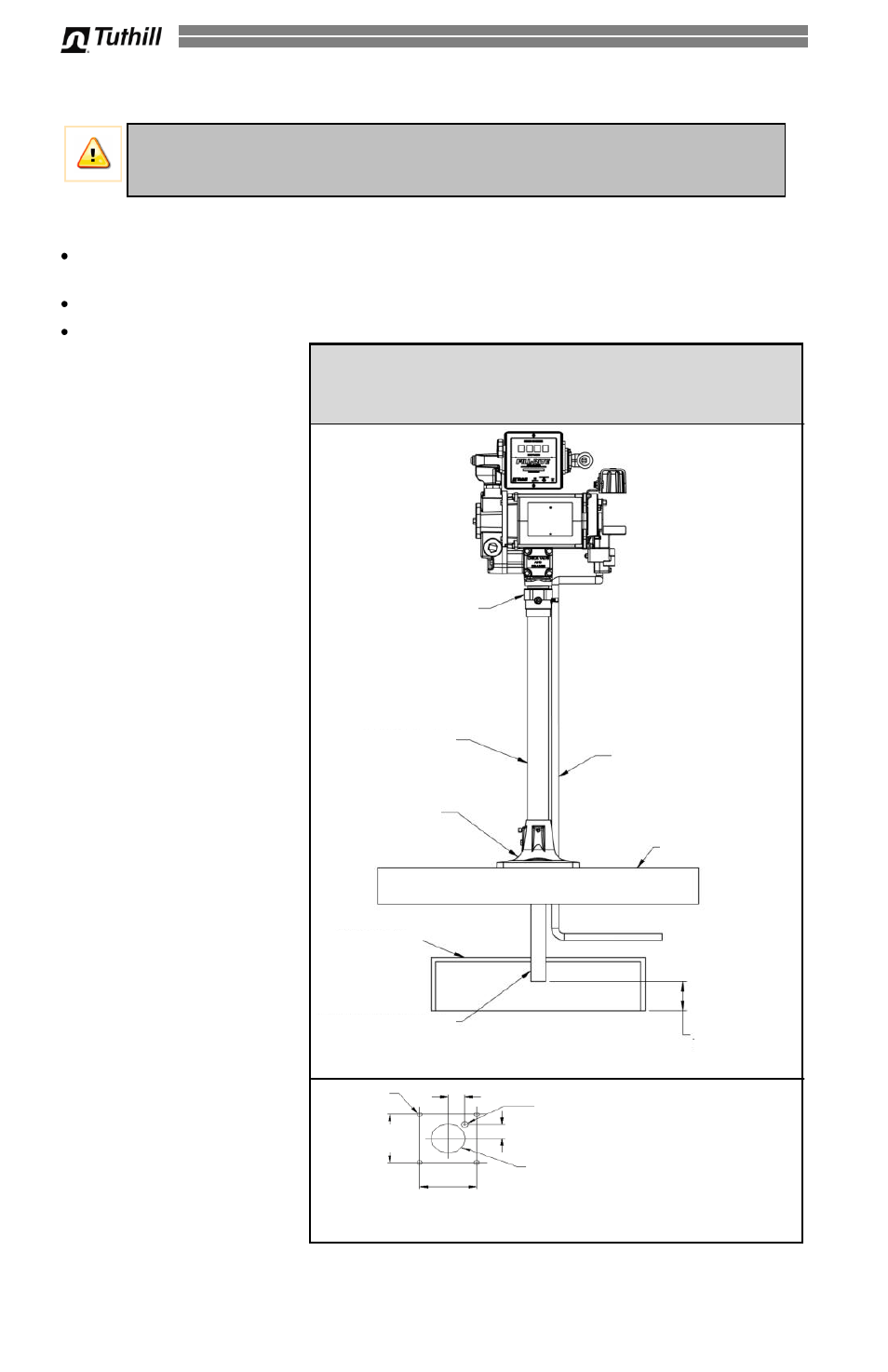

Typische Montage auf einem Sockel
SOCKEL-
VERBINDUNGSSTÜCK
KRAFTSTOFF
TANK
BETONFUNDAMENT,
914 mm (36 Zoll)
QUADRAT
ELEKTRIKKAB
ELROHR
1-7/8"
SOCKELROHR
SOCKELFUSS
ELEKTRIKKABELROHR
1-1/4-Zoll-SAUGROHR
1/2-Zoll-
SCHRAUBEN
48 mm (1-7/8")
75-mm-
MINDESTABSTAND (3-Zoll)
ZU TANKBODEN
PUMPENVOR-
DERSEITE
4-Zoll-DM-
DURCHGANGSLOCH
ANORDNUNG DER
FUSSANKER-SCHRAUBEN
198 mm
(7-25/32")
198 mm (7-25/32")
Zusätzliche Spezifikationen auf Seite 15.
ELEKTRIKKABELROHR
48 mm (1-7/8")
