6

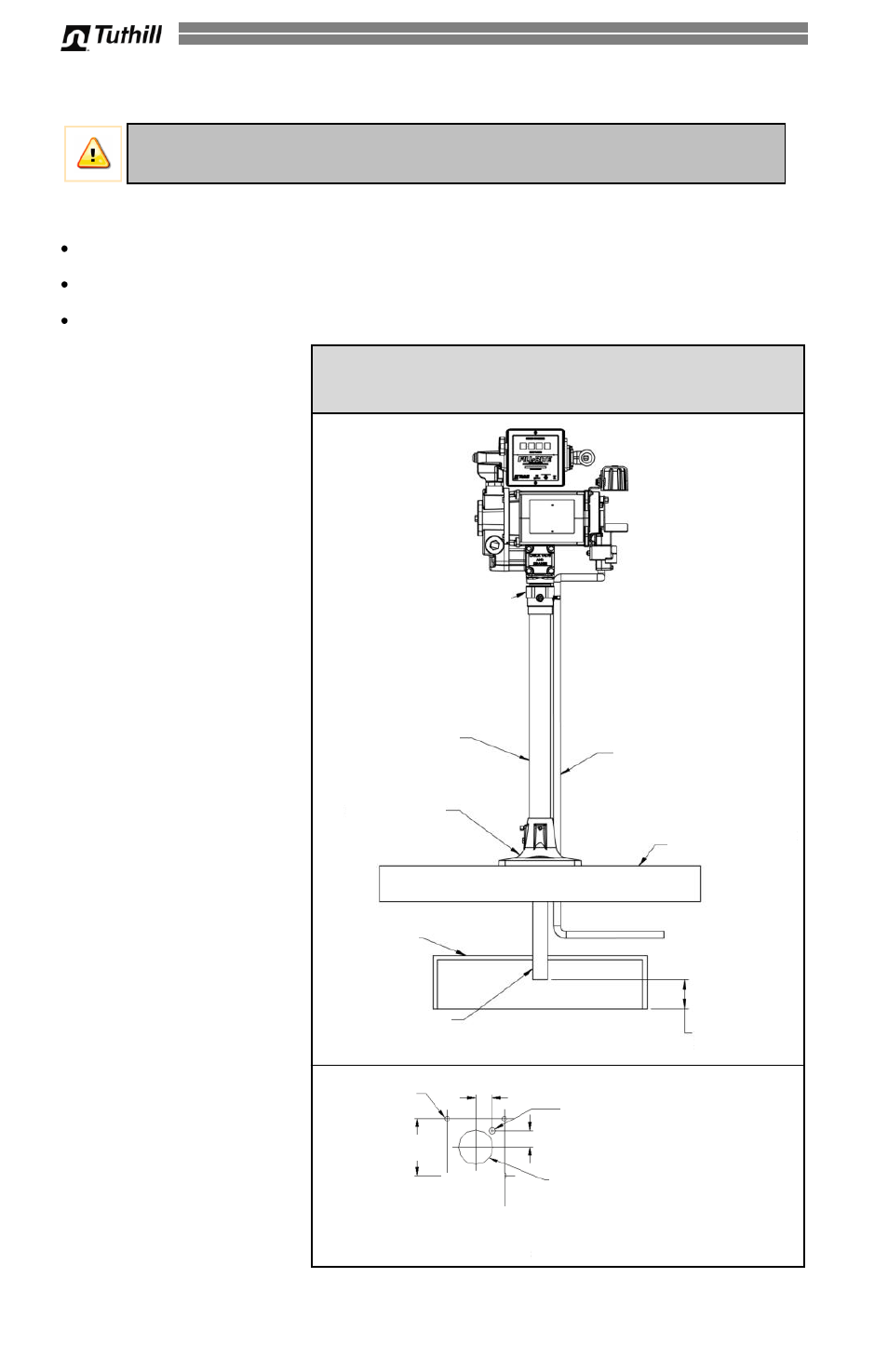

Instalación típica de “isla o soporte”
Materiales:
Tubería de succión roscada de 1-1/4 pulg., cortada para que se extienda 82,6 cm sobre la isla.
Juego de soporte FRPA125 (incluye tubería de soporte, base y acoplador).
Sellador de junta de tubería roscada adecuado para la aplicación.
Procedimiento de
instalación:
1) Retire el acoplador
desde la tubería de
soporte soltando los
tornillos de fijación.
2) Deslice el conjunto de
tubería de soporte/base
de la bomba sobre la
tubería de succión de
1-1/4 pulg.
3) Suelte los tornillos en la
base del soporte para
permitir que la tubería de
soporte se deslice y
exponga el extremo de la
tubería de succión.
4) Atornille el acoplador en
la tubería de succión,
selle las roscas para
impermeabilizarlas con
un sellador apropiado.
5) Deslice la tubería de
soporte en el acoplador y
apriete los tornillos de
fijación.
6) Apriete los tornillos en la
base del soporte.
7) Monte la bomba en el
acoplador y selle las
roscas para
impermeabilizarlas con
un sellador apropiado.
Especificaciones adicionales en la página 15.
¡ADVERTENCIA! Las juntas de tuberías roscadas y las conexiones se deben sellar con
un sellador adecuado o cinta selladora para minimizar las posibilidades de filtraciones.
ACOPLADOR DEL SOPORTE
TUBERÍA DE
SOPORTE
BASE DE
SOPORTE
CONDUCTO ELÉCTRICO
TANQUE DE
COMBUSTIBLE
ACOPLADOR DE
TUBERÍA DE
SUCCIÓN DE 1-1/4"
MÍN. 7,62 cm
DEL FONDO
DEL TANQUE
PERNOS
DE 1/2”
4,8 cm (1-7/8 pulg.)
ISLA DE
CONCRETO DE
91,4 cm (36 pulg.)
CUADRADA
CONDUCTO
ELÉCTRICO
AGUJERO DE PASO DE
4 pulg. DE DIÁMETRO
PARTE
DELANTERA
DE LA BOMBA
4,8 cm (1-7/8 pulg.)
19,8 cm
(7-25/32 pulg.)
19,8 cm (7-25/32 pulg.)
DISEÑO PARA LOS PERNOS
DE ANCLAJE DE LA BASE
Instalación típica de isla o soporte
4,8 cm (1-7/8 pulg.)
