13
N° N° Pièce/Kit Description N° Kit Qté
2 KIT300BV
Kit de dérivation (inclut capuchon, soupape
et joint)
1
3
Kit de réparation
300KTF7794**
Joint, coupe taillée, nitrile 1
5 Rotor de pompe, usiné 1
6 Ailette, imprégnée d ’époxy de carbone 8
11 Joint torique, Fluorocarbone, -131 1
15 Joint torique, Fluorocarbone, -120 1
16 Joint interne, carbone 1
17 Joint torique, Fluorocarbone, -114 1
19 Bague d ’étanchéité 1
21 Ressort, joint 1
22 Rondelle, arbre 1
23 Bague de retenue, externe 5/8 1
24 Insert de rotor 1
28 Joint, coupe taillée, nitrile 1
30 Ensemble de dérivation 1
33 Joint, coupe taillée, nitrile 1
50 Cache-rotor 1
51 Vis de fixation 2
60 KIT120NB Gaine de pistolet standard, moulée 1
62 KIT700BG Adaptateur de réservoir usiné AST 2 x 1-1/4 1
65 N100DAU13
Pistolet automatique de 1 po (embout diesel
camion)
1
66 KIT300JC
Couvercle de boîte de jonction (inclut la
visserie et le joint)
1
80 KIT300MA Bride de compteur (inclut visserie et joints) 1
81 KIT300NR Retenue de pistolet (inclut quincaillerie) 1
82 KIT300SG Clapet de retenue / Couvercle de filtre 1
N/S KIT300BD Kit de conversion Bio-Diesel 1
N/S KIT700AS Kit anti-siphon Voir page 7 1
83 KIT300OT
Bride de sortie droite (inclut visserie et
joints)
1
N/S KIT300SW
Levier de commutateur (inclut l ’écrou de
fixation)
1

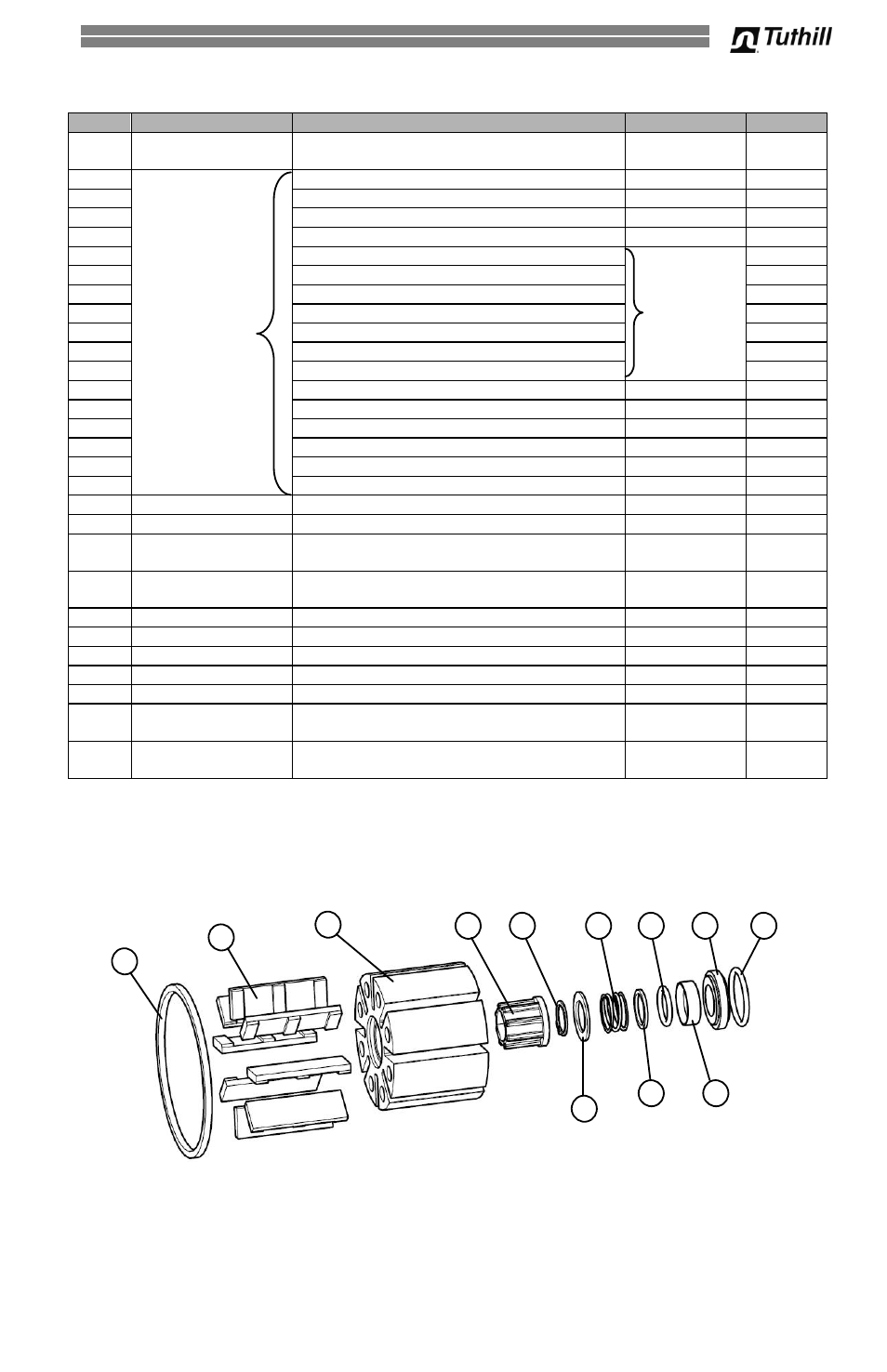

Nomenclature FR300V
Détails des kit de réparation 300KTF7794 et kit de joint KIT700SL
Kit
d’étanché
ité
KIT700S
L
N/S = Non illustré dans les schémas
3
6
5 24 23 21
22
22
17 16
*Cache rotor (50) et vis (51) sont inclus dans 300KTF7794
19
15
**Utiliser BD300KTH0712 pour le modèle BD310V
