Installation type « colonne/îlot »
Matériaux :
Tube d
’aspiration fileté de 1-1/4 po, coupé pour s’étendre à 83 cm (32-1/2 po) au-dessus de
l ’îlot.
Kit de colonne FRPA125 (inclut un tuyau de colonne, une base et un raccord).
Pâte d
’étanchéité pour joints de tuyaux filetés appropriée pour l’application.
Procédure d
’installation :
1) Retirer le raccord du
tuyau de colonne en
desserrant les vis de
pression.
2) Faire glisser l ’ensemble
tuyau de colonne/base
de pompe au-dessus du
tuyau d
’aspiration de
1-1/4 po.
3) Desserrer les vis dans la
base de colonne pour
permettre au tuyau de
colonne de glisser vers
le bas en exposant
l
’extrémité du tuyau
d ’aspiration.
4) Visser le raccord sur le
tuyau d
’aspiration ;
sceller complètement le
filetage à l
’aide d’une
pâte d
’étanchéité liquide
appropriée.
5) Faire glisser le tuyau de
colonne dans le raccord
et serrer les vis de
pression.
6) Serrer les vis dans la
base de colonne.
7) Monter la pompe sur le
raccord et sceller
complètement le filetage
à l
’aide d’une pâte
d
’étanchéité liquide
appropriée.
Spécifications additionnelles en page 15.
AVERTISSEMENT ! Les joints et les raccords filetés des tubes doivent être rendus
étanches avec l’agent d’étanchéité ou le ruban d’étanchéité approprié afin de minimiser
les risques de fuite.

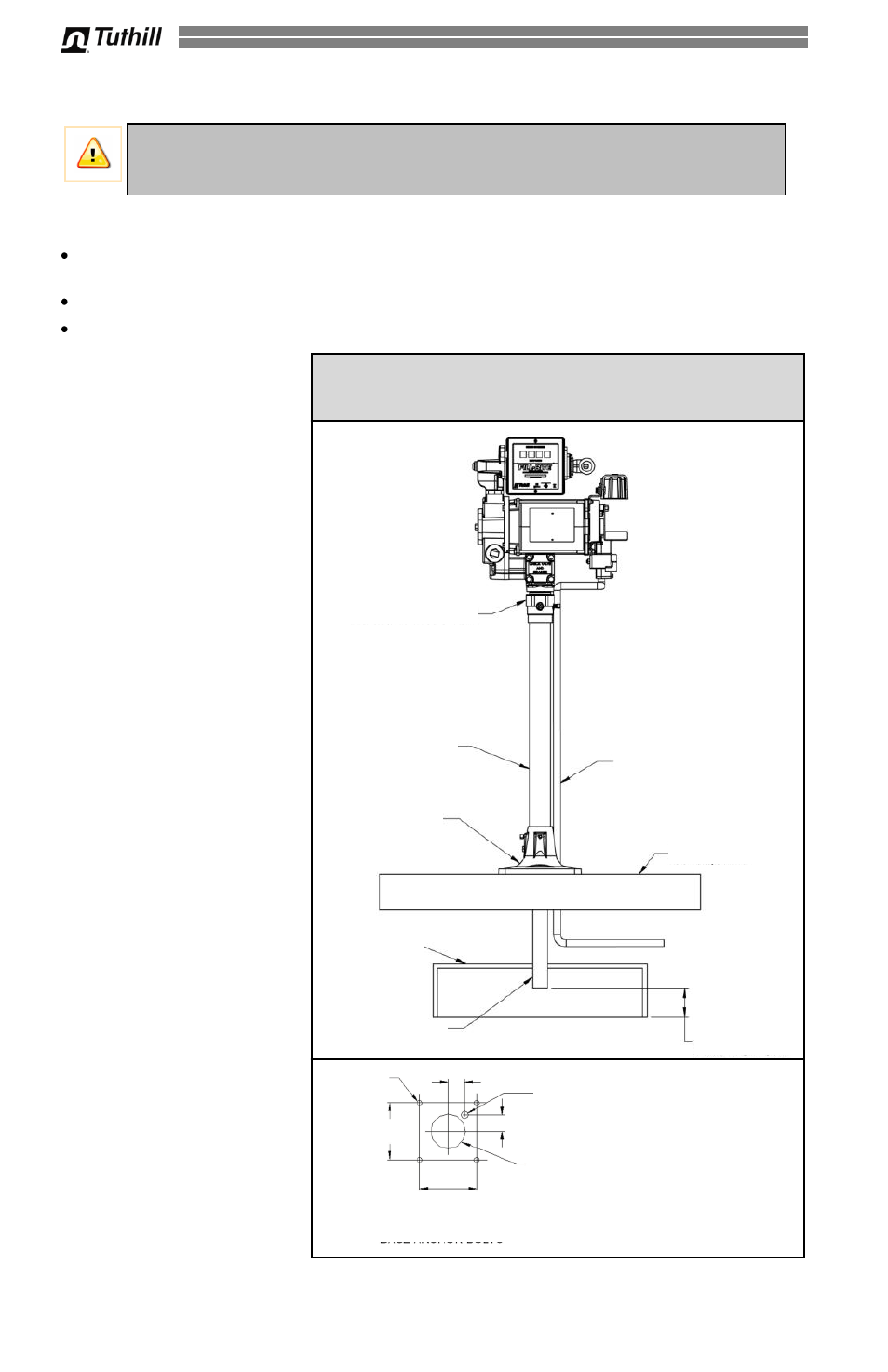

Installation type « colonne/îlot »
RACCORD DE COLONNE
TUYAU DE COLONNE
BASE DE COLONNE
RÉSERVOIR DE
CARBURANT
TUYAU D’ASPIRATION
1-1/4 PO
CONDUIT ÉLECTRIQUE
ILOT EN BÉTON DE
91,4 cm (36 po)
CARRÉS
8 cm (3 po) MIN.
DU FOND DU
RÉSERVOIR
CONDUIT
ÉLECTRIQUE
TROU DE DÉGAGEMENT
DE 4 PO DE DIAMÈTRE
BOULONS
DE 1/2 PO
FAÇADE DE
LA POMPE
4,8 cm (1-7/8")
4,8 cm (1-7/8")
19,8 cm (7-25/32")
19,8 cm (7-25/32")
PLAN POUR BOULONS
D’ANCRAGE DE BASE
