Heat & Glo • 6000C, 6000C-IPI, 8000C, 8000C-IPI • 2164-900 Rev. T • 9/12

54

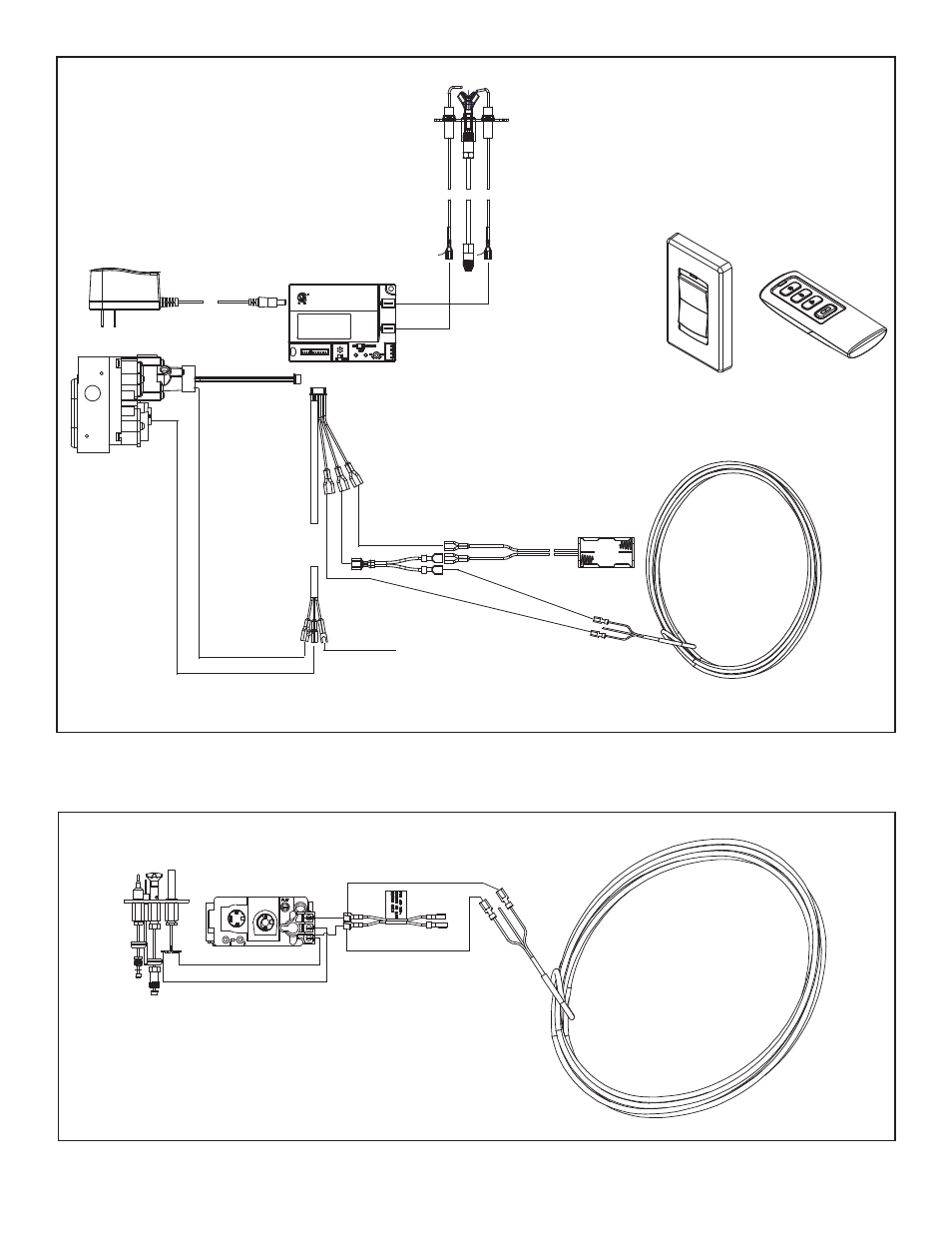

Figure 12.2 IPI Wiring Diagram

TO JUNCTION

BOX (110V)

MODULE

FLAME

SENSE

IGNITER

RC100 RC200

(OPTIONAL WALL CONTROLS)

GROUND

ORANGE

(PILOT)

GREEN

(MAIN)

BROWN

BLACK

RED

BATTERY PACK

6V DC

FLAME

MODULATION

THERMOSTAT WIRE

ASSEMBLY / WALL

SWITCH WIRE

Figure 12.3 Standing Pilot Ignition Wiring Diagram

THERMOSTAT

WIRE ASSEMBLY / WALL

SWITCH WIRE

ON/OFF PIGGYBACK WIRE

BRN

VALVE

WHT

RED

RED

STANDING

PILOT
