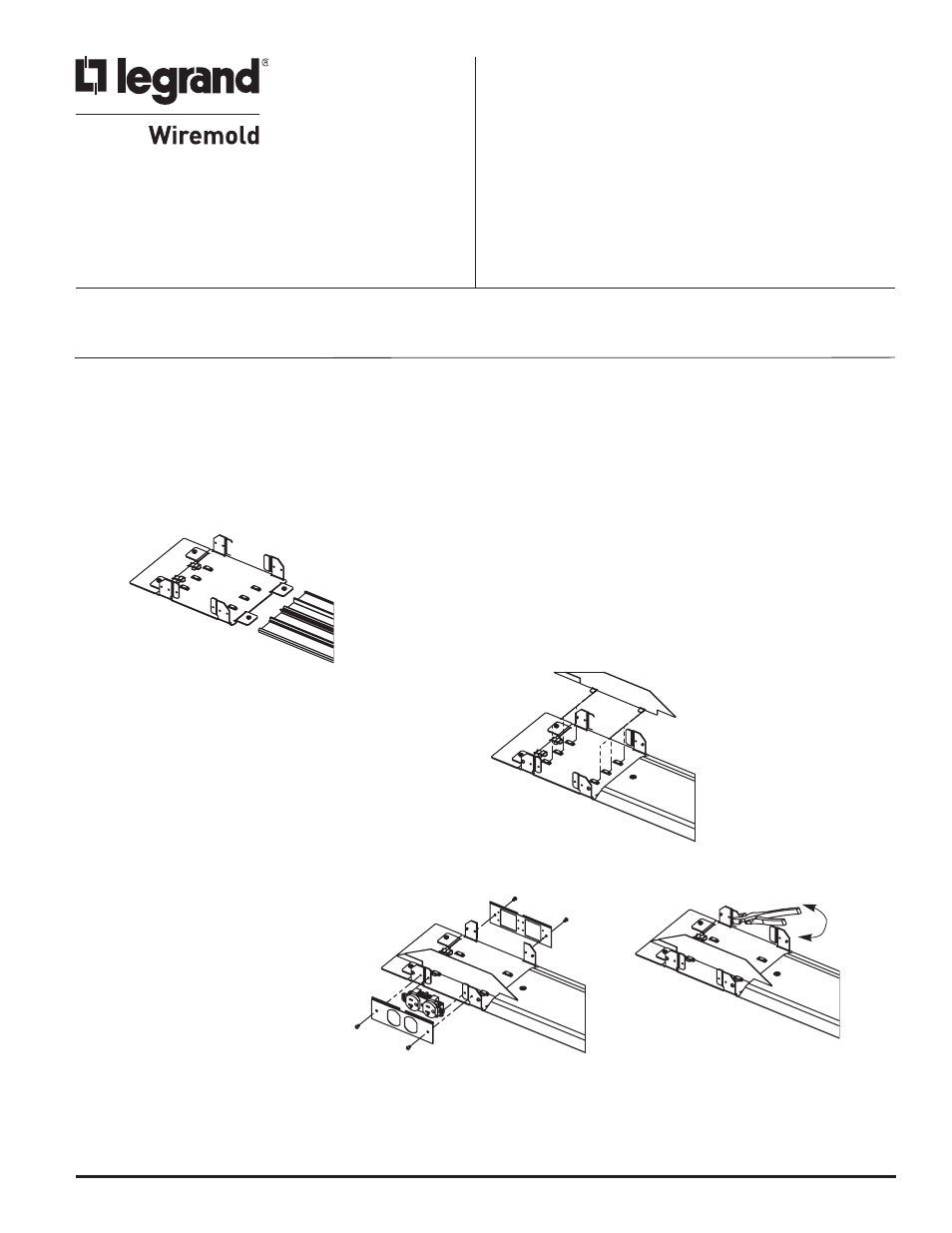

OFR Series
Overfloor Raceway Device Box
I N S T A L L A T I O N I N S T R U C T I O N S
Installation Instruction No.: 1 009 725 – February 2011
Los sistemas eléctricos Legrand/Wiremold observan y deben ser
conectados a tierra adecuadamente conforme a los requisitos del
Código Eléctrico Nacional o los códigos vigentes establecidos por las
autoridades locales.
Todos los productos eléctricos pueden presentar una posible descarga
o riesgo de incendio si no son utilizados o instalados adecuadamente.
Los productos Legrand/Wiremold pueden llevar la marca del Laboratorio
de Pruebas Reconocido a Nivel Nacional (NRTL, por sus siglas en inglés)
y deben ser instalados conforme el Código Eléctrico Nacional y/o local
vigentes.
PRODUCTOS INCLUIDOS: OFR48-2, OFR48-4, OFR48-4GX, OFR47-B, OFR47-D, OFR47-R, OFR47-2A,
OFR47-U, OFR47-V, OFR47-U2A
5. Monte los dispositivos y las placas de
los dispositivos en la caja de
dispositivos.
• Para las placas de dispositivos
utilizadas con los dispositivos
estándar de la NEMA (OFR47-D,
OFR47-R), realice el montaje como
se indica en 5A.
• Para las placas de dispositivos, que
montan los dispositivos de AV y
comunicaciones (OFR47-2A,
OFR47-U, OFR47-V, OFR47-U2A),
retire las pestañas de separación
como se describe en 5B.
5A 5B
1. Introduzca las pestañas de conexión de la caja de
dispositivos en los canales exteriores de la base de la
canaleta para cables montada al piso. Ajuste los (2)
tornillos n.° 8-32 para fijarlos.
2. Utilizando sujetadores n.° 8, instale la base de la
canaleta para cables directamente en la parte superior
de la cubierta del piso. El tipo de tornillo debe ser
adecuado para el tipo de piso en el cual se está
instalando la canaleta para cables.
3. Coloque los cables en la base de la canaleta para
cables y sujete la cubierta de la canaleta a la base
de la misma.
Caja de dispositivos de 2 entradas (OFR48-2) y placas de dispositivos (OFR47-B, OFR47-D, OFR47-R,
OFR47-2A, OFR47-U, OFR47-V, OFR47-U2A
4. Introduzca las pestañas divisoras en uno de los tres
conjuntos de puentes de montaje en la base. Seleccione
el conjunto de puentes que sea adecuado para la
disposición de cables en la canaleta para cables.
IMPORTANTE: Lea todas las instrucciones antes
de comenzar.
