11

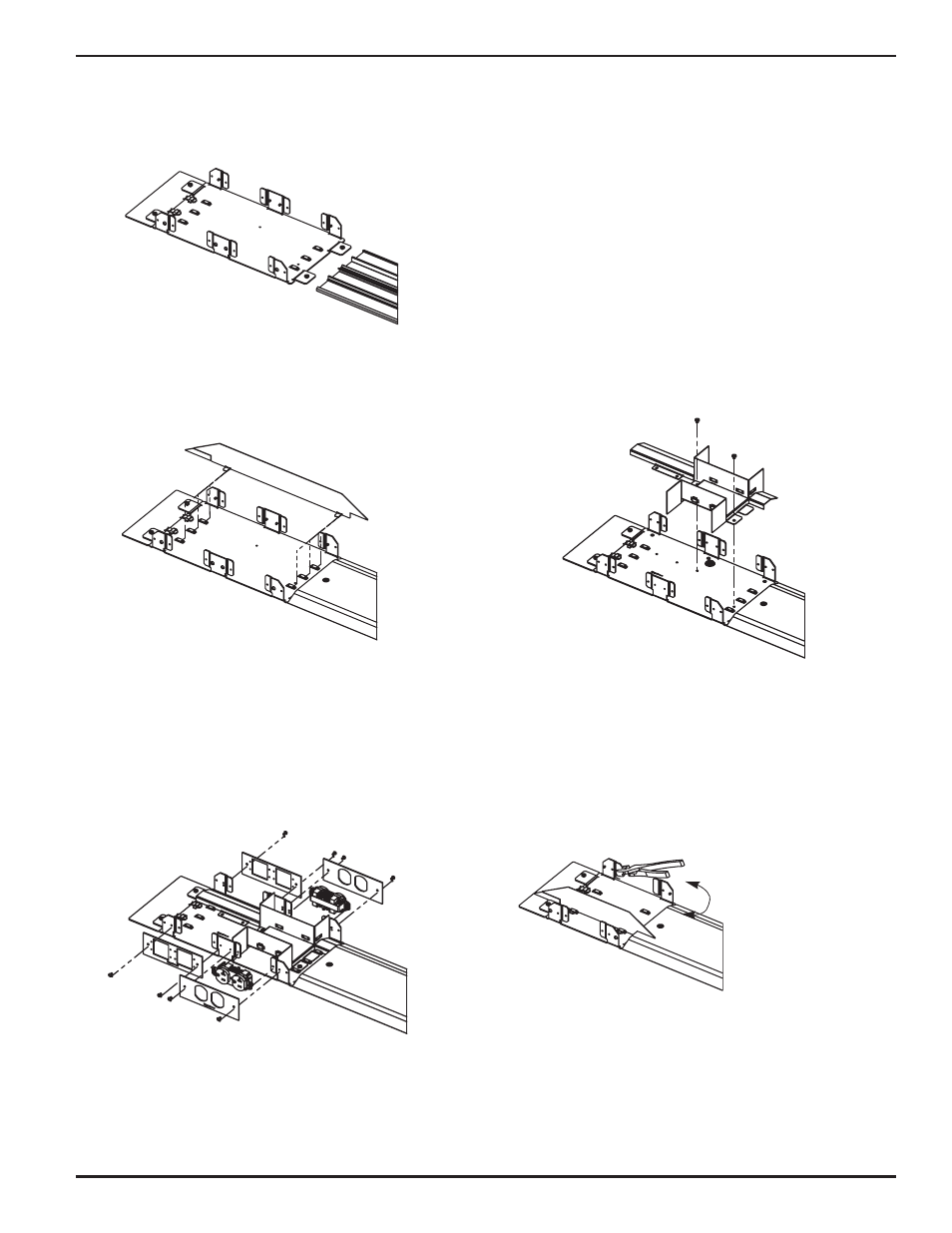

1. Introduzca las pestañas de conexión de la caja de
dispositivos en los canales exteriores de la base de la
canaleta para cables montada al piso. Ajuste los (2)
tornillos n.° 8-32 para fijarlos.
2. Utilizando sujetadores n.° 8, instale la base de la
canaleta para cables directamente en la parte superior
de la cubierta del piso. El tipo de tornillo debe ser
adecuado para el tipo de piso en el cual se está
instalando la canaleta para cables.
3. Coloque los cables en la base de la canaleta para
cables y sujete la cubierta de la canaleta a la base
de la misma.
Caja de dispositivos de 4 entradas (OFR48-4)
4. 4. Introduzca las pestañas divisoras en uno de los
tres conjuntos de puentes de montaje en la base.
Seleccione el conjunto de puentes que sea
adecuado para la disposición de cables en la
canaleta para cables.
4B. (DIVISOR CRUZADO) (OFR48-4GX se vende por
separado) Ajuste el divisor cruzado a la base utilizando
(4) tornillos de cabeza redonda n.º 8-32. El extremo del
túnel debe empalmar contra la base de la canaleta para
cables.
5. Monte los dispositivos y las placas de los dispositivos en la caja de
dispositivos.
• Para las placas de dispositivos utilizadas con los dispositivos
estándar de la NEMA (OFR47-D, OFR47-R), realice el montaje como
se indica en 5A.
• Para las placas de dispositivos, que montan los dispositivos de AV y
comunicaciones (OFR47-2A, OFR47-U, OFR47-V, OFR47-U2A), retire
las pestañas de separación como se describe en 5B.
5A 5B
