May 2002 2/2.5 Carbon Furler 3

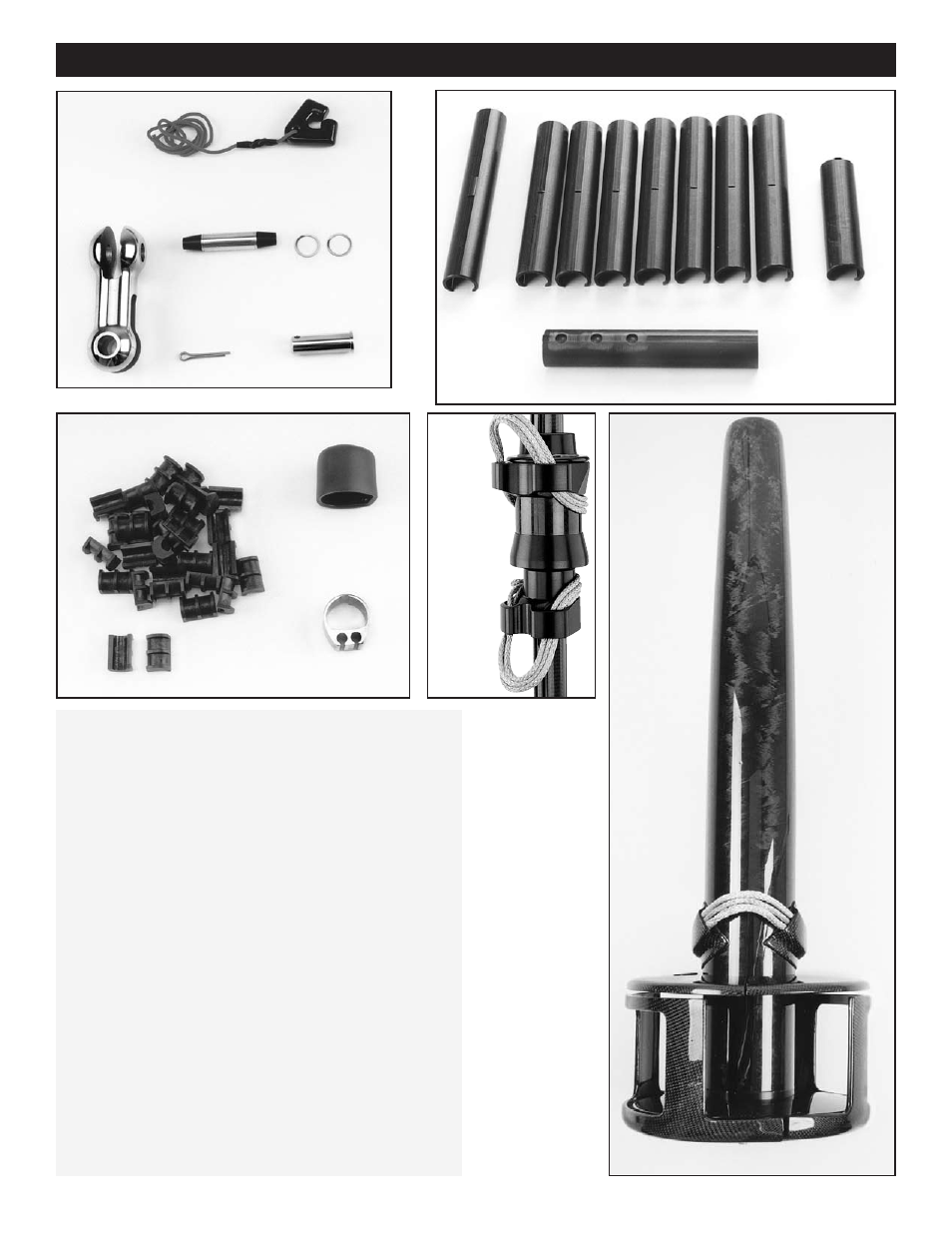

PARTS
Cross pin*
Cotter pin
Toggle
Clevis pin
Smalley Ring
Prefeeder
*Cross pin includes (2) H2912A bushings.
(36) Connector bushings
Trim Cap
Feeder
Lower Unit
Assembly
1
Prefeeder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 947
Toggle . . . . . . . . . . . . . . . . . . . . . . 5 /
8
" (15.9mm) . . . . H-29364C
Toggle . . . . . . . . . . . . . . . . . . . . . . 3 /
4
" (19mm). . . . . . H-27385C
Cross Pin . . . . . . . . . . . . . . . . . . . . 5 /
8
" (15.9mm) . . . . H-29388A
Cross Pin . . . . . . . . . . . . . . . . . . . . 3 /
4
" (19mm). . . . . . H-27407A
Cotter Pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HFG344
Smalley Rings . . . . . . . . . . . . . . . . 5 /
8
" (15.9mm) . . . . HCP1352
Smalley Rings . . . . . . . . . . . . . . . . 3 /
4
" (19mm). . . . . . HCP1062
Clevis Pin . . . . . . . . . . . . . . . . . . . 5 /
8
" (15.9mm) . . . . H-29385A
Clevis Pin . . . . . . . . . . . . . . . . . . . 3 /
4
" (19mm). . . . . . H-29386A
2
Bottom (Feeder) Connector. . . . . . . . . . . . . . . . . . . . . H-27448BF
Regular Connectors. . . . . . . . . . . . . . . . . . . . . . . . . . . 1096F
Top Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-27508BF
Torque Tube Bushing. . . . . . . . . . . . . . . . . . . . . . . . . . H-27902BF
3
Connector Bushings (36) . . . . . . . . . . . . . . . . . . . . . . H-27495A
Trim Cap. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-27904B
Feeder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-29238B
4
Halyard Swivel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H-29662C
5
Lower Unit Assembly. . . . . . . . . . . . . . . . . . . . . . . . . . H-27374EF
Lacing Lines (3) 1 /
4
" (6mm) Spectra®. . . . . . . . . . . . . HFG6907
Bottom
(Feeder)
Connector
Regular Connectors
Torque Tube Connector
Top Bushing
1 2
3 4
5
Halyard
Swivel
