4
49
Gebrauch auf, wenn das Pumpenlaufrad neu eingestellt oder die
Dichtung zur Reparatur ausgebaut werden soll.
6.0 Drehen Sie die Welle per Hand, um einen reibungslosen Betrieb
zu gewährleisten.
6. Lesen Sie vor dem Anfahren die Betriebsanleitungen
Statische Druckprüfung durchführen. Maximale Drücke nicht
überschreiten.
7. Verrohrungsempfehlungen für Einzeldichtungen
7.
Installieren Sie ein geeignetes Dichtungsversorgungssystem.
Um Gefahrensituationen zu vermeiden, ist sicherzustellen, dass
die Rohrleitungen mit den korrekten Anschlüssen verbunden
sind. Die Anschlüsse der Gleitringdichtung sind ordnungsge-
mäß gekennzeichnet.
Die ISC benötigt eine saubere, kühle Umgebung für maximale
Dichtungslebensdauer. Benutzen Sie bei einem sauberen, kühlen
Produkt eine Bypass-Spülung vom Pumpen-Druckstutzen (API
Plan ) oder eine Bypass-Spülung zur Pumpensaugseite (API
Plan 3).
Benutzen Sie bei sauberen, warmen Produkten eine Bypass-
Spülung durch einen Kühler (API Plan 2). Benutzen Sie bei abra-
siven Produkten oder Produkten, die für die Dichtung nicht geeig-
net sind, eine Spülung aus einer externen Quelle (API Plan 32).
7.2 Benutzen Sie die Spülöffnung, die mit den Flanschmarkierungen
und der Drehrichtung übereinstimmt. Verschließen Sie die
Extra NPT gegenüber der Spülöffnung mit einem Stopfen (siehe
Abbildung 7).
7.3 Die Anschlüsse
Q
und
D
im Flansch sind Quench-
und Leckageanschlüsse,
die für druckloses Sperren
benutzt werden. ASME
Spülplan 7362. Werden sie
nicht benutzt, müssen Sie
mit einem Rohrstopfen ver-
schlossen werden.
Die austretende Leckage darf keine zündfähigen Gemische bilden.
7.4 Entfernen Sie die Verriegelungen an Pumpe und Ventilen.
7.5 Starten Sie die Maschine nicht trocken, um die Motordrehung
etc. zu prüfen. Öffnen Sie die Ventile, um die Pumpe mit
Produktflüssigkeit zu füllen. Vergewissern Sie sich, dass das
Dichtungsspülsystem arbeitet. Entlüften Sie vor dem Anfahren das
Pumpengehäuse und den Dichtungsraum.

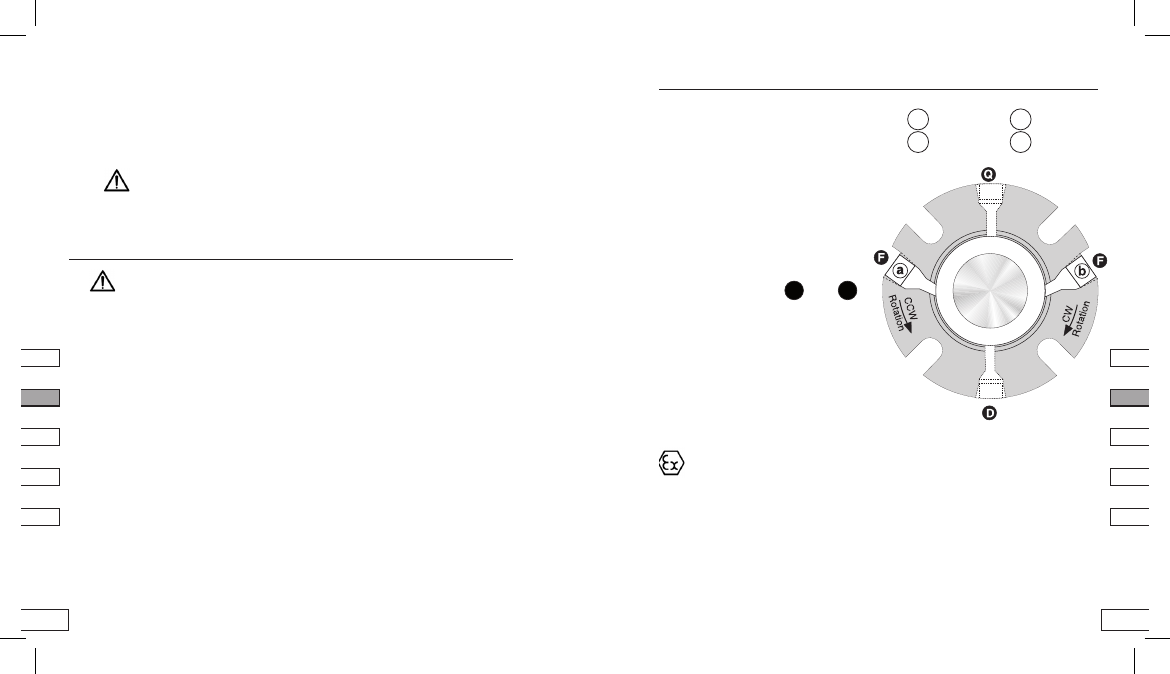

Abbildung 7
Drehrichtung der Welle vom Flanschende aus gesehen
Eintritt Verschlossener Anschluß
Im Uhrzeigersinn (CW)
Port
b
Port
a
Gegen den Uhrzeigersinn (CCW) Port
a
Port
b
