1
6
5
9
11. Schnittstellen-
beschreibung Das Meßgerät ist mit einer seriellen
Schnittstelle (RS-232) ausgerüstet,
über die die Gerätesteuerung und
Weiterverarbeitung der Meßdaten
durch einen PC oder die Ausgabe
auf einem entsprechenden Drucker

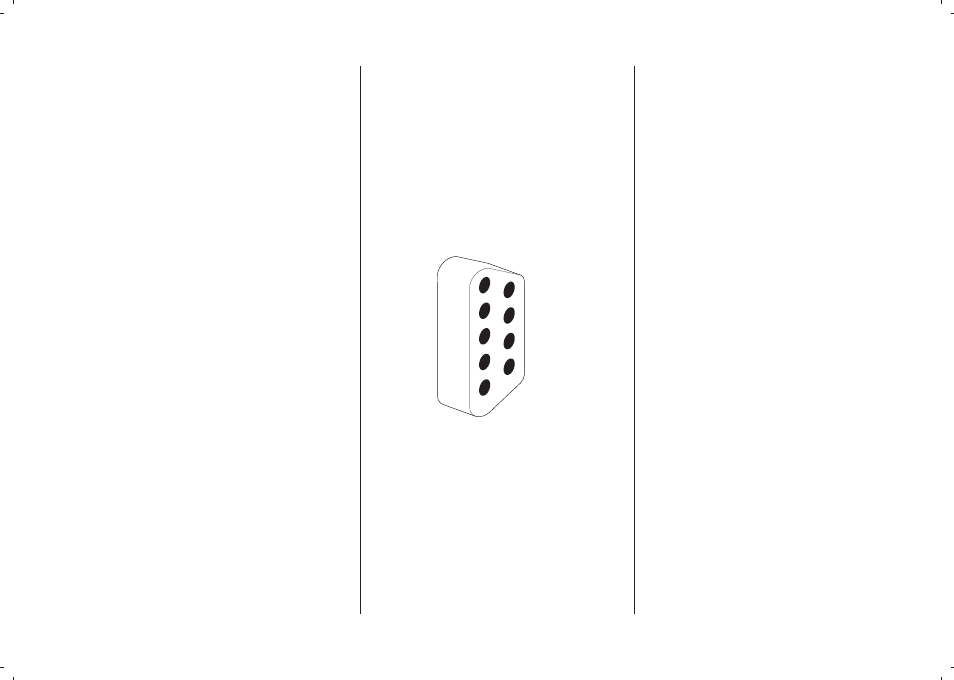

erfolgen kann. Zum übertragen der
Daten befindet sich am Gerät eine
9polige SUB-D Buchse.
Meßgerät PC
3 TxD RxD 3
2 RxD TxD 2
7 RTS CTS 5
8 CTS RTS 4
5 GND GND 7
Übertragungsrate und -format
Die serielle asynchrone Übertragung
ist im Meßgerät festgelegt und findet
nach folgendem Format statt:
9600 Baud, 8 Datenbits, no parity,
1 Stopbit.
Steuerbefehle
4Fh (ASCII-Code für ‚O‘) Einschal-
ten des ONLINE-Betriebs.
Das Meßgerät sendet ein 4Fh und ein
21h als Quittungssignal zurück.
s
gesperrt. Nur noch die
s
der Fußschalter sind aktiv.
Anschließend wird der Status
(10 Bytes) des Geräts an den
Computer übertragen.
