11. Descrizione
dell’interfaccia L’apparecchio è dotato di
un’interfaccia seriale (RS-232) che
ne permette il controllo e consente
ulteriori elaborazioni dei dati delle
misurazioni mediante PC oppure la
stampa mediante un’apposita

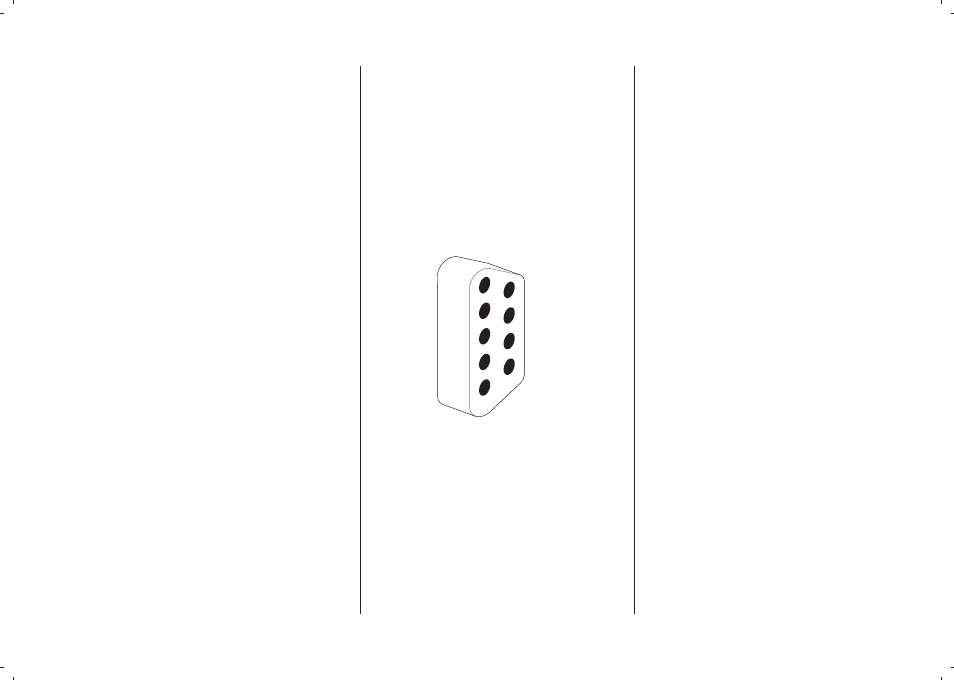

stampante. L’apparecchio è provvisto
di un connettore di tipo Sub-D a 9 pin
per la trasmissione dei dati.
haze-gard plus PC
3 TxD RxD 3
2 RxD TxD 2
7 RTS CTS 5
8 CTS RTS 4
5 GND GND 7
Velocità e formato di trasmissione
L’apparecchio è preimpostato per
la trasmissione seriale asincrona nel
seguente formato: 9600 baud, 8 bit di
dati, nessuna parità, 1 bit di arresto.
Comandi
4Fh (codice ASCII per ‘0’) -inizia il
funzionamento in linea.
L’apparecchio invia un segnale 4Fh
e un segnale 21h come segnale di
conferma.
s
disabilitati, tranne i tasti te> e e l’interruttore a
pedale.
Quindi viene trasmesso lo
stato dell’apparecchio (10 byte) al
computer.
