Hydraulic System
1
31

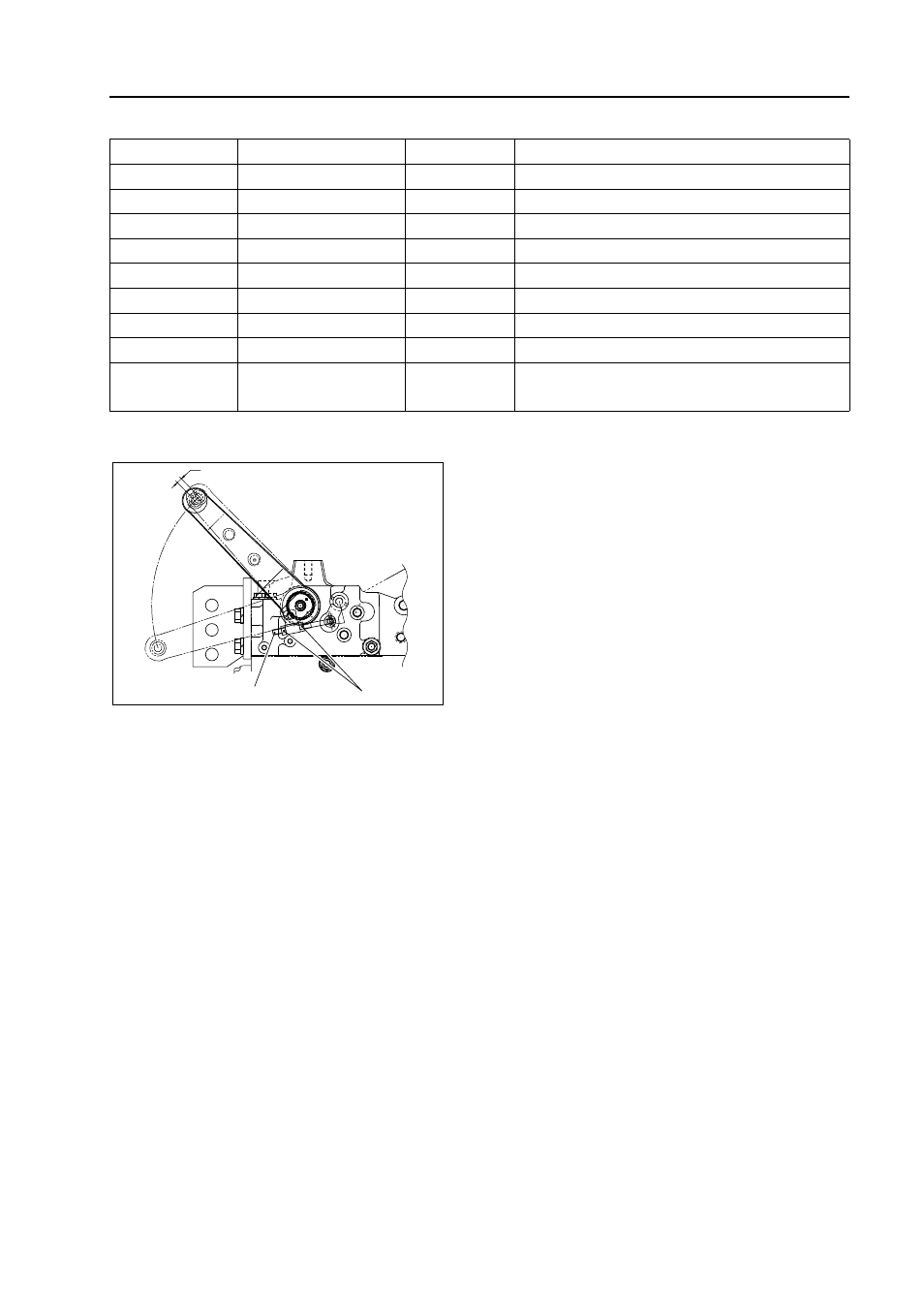

7 Adjustment of Position Control Lever
Adjust the nut for adjuster to stop the lift arm at 5 to
15mm {0.197 to 0.591in} before at the tip of the lift arm
from the upper limit position.
No.
Parts
Size
Torque (N•m {kgf•cm, lbf•ft})
1
Pump mounting nut
M8 × 1.25
24.5 to 29.4 {250 to 300, 18.1 to 21.7}
2, 3
Pump mounting nut
M6 × 1.0
7.9 to 9.8 {80 to 100, 5.79 to 7.23}
4, 5
Union bolt
M16 × 1.5
39 to 44 {400 to 450, 28.9 to 32.5}
6
Union bolt
G1/2
58.8 to 68.6 {600 to 700, 43.4 to 50.6}
7, 8, 9
Adaptor
G1/4
39 to 49 {400 to 500, 28.9 to 36.2}
10, 11
Union
G3/8
49 to 59 {500 to 600, 36.2 to 43.4}
12, 13, 14
Elbow 90°
G3/8
39 to 44.1 {400 to 450, 28.9 to 32.5}
15, 16
Hose joint
G1/4
25 {260, 18.8}
10, 11, 12, 13
Bite type joint
ø 15
Temp. tightening 44 to 59 {450 to 600, 32.5 to 43.4}
Tightening 59 to 69 {600-700, 43.4 to 50.6}
7
Adjuster
Nut
5 to 10mm {0.197 to 0.591in}
GZ3W31-031
