DEUTSCH

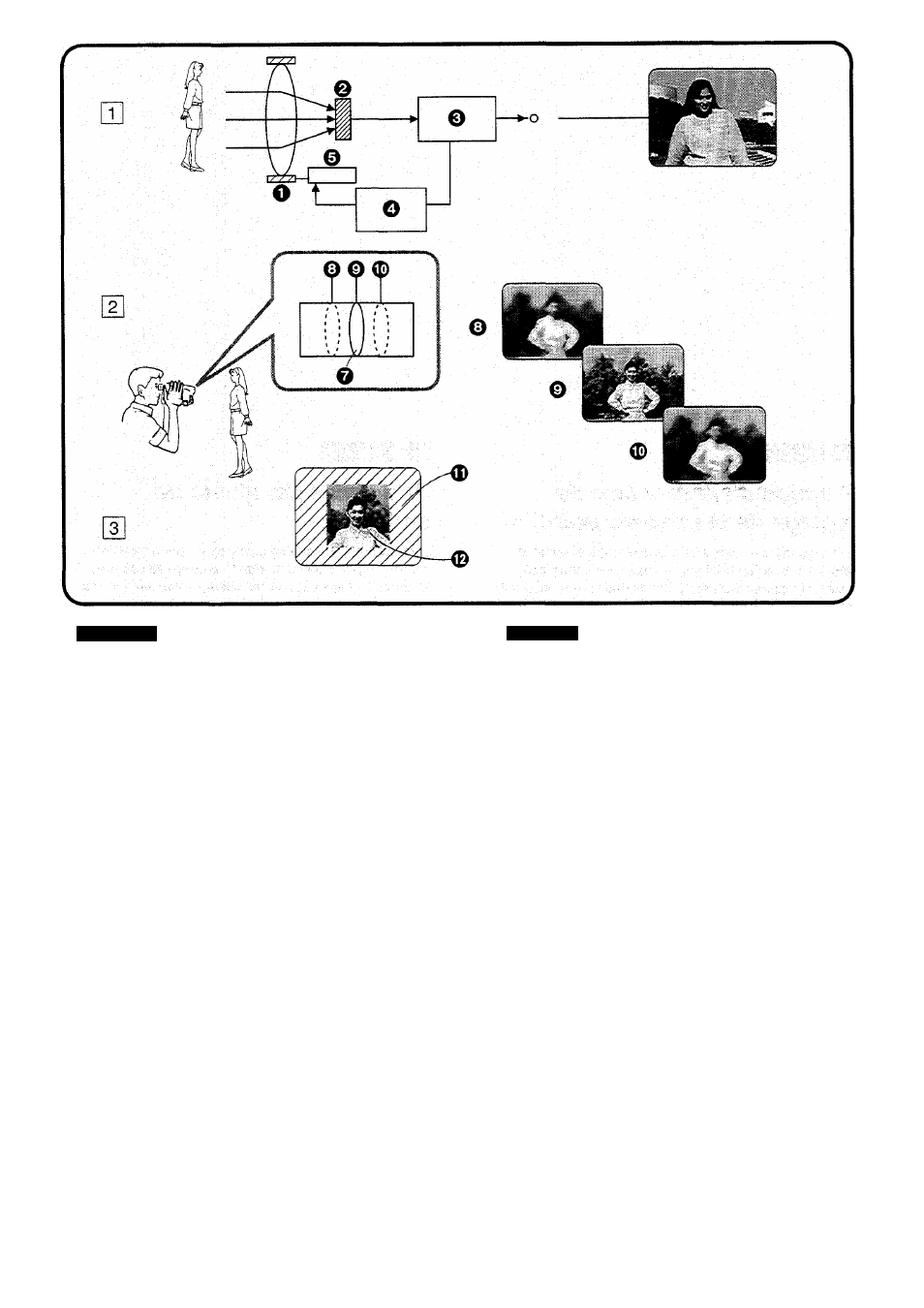

Funktionsschema der Autofocus-Funktion
O Fokussierlinse
o
CCD-Bildwandier
o Signalverarbeitung
Q Mikroprozessor
© Fokussierlinsen-Motor 0 Bildsignal für die Aufnahme
0 Fokussierlinse
©
Sucherbildschirm
0 Bildausschnitt, auf welchen die Autofocus-Funktion
scharfeinstellt.
Wenn Sie den Camerarecorder auf den
aufzunehmenden Bildgegenstand richten, stellt der
Mikroprozessor anhand der Informationen über die
vertikalen Konturen im Bildsignal fest, ob der
Gegenstand in der Bildmitte scharf eingestellt ist. Ist er
nicht optimal scharf, bewegt der Mikroprozessor die
Fokussierlinse schnell in winzigen Schritten aus der
bisherigen Fokus-Einstellung © oder (J), bis die
vertikalen Konturen im Bild am schärfsten sind ©.
• Da dieser Camerarecorder automatisch aufgrund der
Informationen über die vertikalen Konturen Im Bild
scharf einstellt, ist präzise Scharfeinstellung auf Motive
mit schwachen vertikalen Konturen nicht möglich.
(-♦82)
•Anders als das Menschenauge ist das
Scharfeinstellungs-System des Camerarecorders nicht
in der Lage, die Scharfeinstellung ohne jegliche
Verzögerung von einem entfernten auf einen nahen
Bildgegenstand zu ändern.
ENGLISH
Functional Diagram of the Auto Focus
Function
0 Focusing Lens
© Signal Processing
© Focusing Lens Motor
© Focusing Lens
© CCD Image Sensor
© Microprocessor
© Picture Signal for
Recording
0
Finder Screen
0
Image area on which the Auto Focus Function
adjusts the focus
When you aim the Movie Camera at the subject that you
want
to record,
the microprocessor determines (based
on the information about the vertical contours in the
picture signal received by the CCD Image Sensor)
whether the subject in the middle of the picture is
properly focused. If not optimally focused, it moves the
focusing lens from the previous focus setting © or ©
quickly in tiny steps until the vertical contours of the
subject become sharpest ©
•As this Movie Camera automatically adjusts the focus
based on the information on the subject’s vertical
contours, precise focusing is not possible for subjects
with weak vertical contours (-♦ 82).
• Unlike the human eye, the Movie Camera’s Auto Focus
System cannot change the focus from a distant to a
close subject instantaneously.
-90-
