13
About MIDI
MIDI is an acronym standing for Musical
Instrument Digital Interface, which is a
standard interface for connecting
keyboards and other devices.
The PortaTone is equipped with MIDI
jacks (IN/OUT), thus enabling connection
of the PortaTone to another PortaTone or to
some other keyboard equipped with MIDI
jacks (e.g. the Yamaha DX synthesizer), for
synchronized performances.

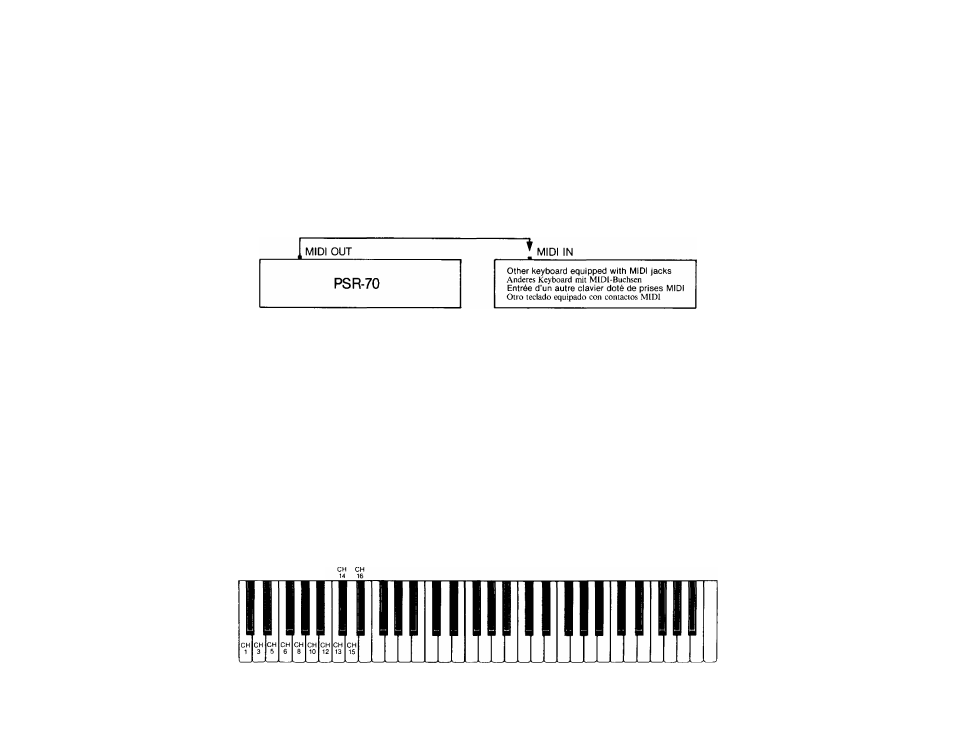

(Example)
1. When the power is turned on, the mode
is: LOCAL ON, OMNI ON, POLY
2. Contents of transmission/recognition in
normal mode
• Key ON/OFF
• Orchestra voice change
• Orchestra Volume
• Orchestra Sustain
3. Assigning MIDI channels
The channel for receiving/sending can
be assigned by the following operation.
1. Press the JAZZ ORGAN/PIANO selector in the
Orchestra section while pressing the MIDI Mode
selector
33. (JAZZ ORGAN is designated as the
sending channel, and PIANO as the receiving
channel.)
2. Depress one of the sixteen black and white keys
from the left of the keyboard, which are assigned
for the channels. (Channels 1 to 16 from the left.)
The four Beat Lamps indicate the channel
designations by binary method.
MIDI
Bei MIDI (Musical Instrument Digital Inter­
face) handelt es sich um einen genormten
Anschluß zur Zusammenschaltung von Key­
boards mit anderen Geräten.
Das PortaTone ist mit einem MIDI-Eingang
und einem MIDI-Ausgang ausgestattet. Zum
gleichzeitigen Spielen kann das PortaTone an
ein weiteres PortaTone oder auch an jedes
andere Keyboard, das mit MIDI-Buchsen aus­
gestattet ist (z.B. Yamaha DX-Synthesizer),
angeschlossen werden.
(Beispiel)
Interface MIDI
L’inteface MIDI (de l’anglais: Musical
Instrument Diqital Interface) est une
interface numérique standard servant à
raccorder le calvier à d’autres instrunrtents.
Le PortaTone est doté de prises MIDI
d’entrée/sortie (IN/OUT) permettant de le
raccorder à un autre PortaTone ou à
d’autres claviers musicaux dotés aussi de
prises MIDI (le synthétiseur Yamaha DX,
par exemple) pour des exécutions
synchronisées.
(Exemple)
1. Nach dem Einschalten erhält man zunächst
folgenden Betriebszustand:
LOCAL ON, OMNI ON, POLY
2. Übertragung/Empfangs-Zustand bei
Normalbetrieb
•Tasten Ein/Aus
•Orchesterstimmen-U mschaltung
•Orchester-Lautstärke
•Orchester-Sustain
3. Zuordnung der MIDI-Kanäle
Die Kanäle zum Empfang/Senden können
wie folgt zugeteilt werden.
L Halten Sie den MIDI-Betriebsartenschalter 33 gedrückt
und drücken Sie gleichzeitig den JAZZ ORGAN/PIANO-
Schalter im Orchester-Teil. (JAZZ ORGAN ist dem
Sende- und PIANO dem Empfangskanal zugeordnet.)
2. Drücken Sie eine der 16 schwarzen und weißen Tasten
an der linken Seite des Keyboards, die die Kanäle 1 bis
16 festlegen. Die vier Takt-Lämpchen zeigen dabei die
16 Kanäle binär an.
1. Lorsque l’alimentation est fournie, le
mode est: LOCAL ON, OMNI ON, POLY
2. Contenu de la transm iss ion/reconnais-
sance en mode normal
• Touche ON/OFF
•Changement de voix orchestrale
•Volume d’orchestre
• Soutien d’orchestre
3. Désignation des canaux MIDI
Les canaux destinés à la réception/
envoi peuvent être désignés par les
démarches suivantes.
1. Appuyez sur le sélecteur JAZZ ORGAN/PIANO de la
section orchestrale tout en appuyant sur le
sélecteur de mode MIDI
33 (JAZZ ORGAN est
désigné comme canal d’envoi et PIANO, comme
canal de réception).
2. Enfoncer une des 16 touches blanches et noires à
partir de la gauche du clavier, touches assignées
aux canaux (canaux del a 16 à partir de la gauche).
Les quatre témoins de mesure indiquent les
désignations des 16 canaux de manière binaire.
Explicación de MIDI
MIDI es una contracción de Interfaz Digital
de Instrumentos Musicales, que es un interfaz
estándar para conectar teclados y otros
dispositivos.
El PortaTone está equipado con contactos
MIDI (IN y OUT), permitiendo la conexión
del PortaTone a otro PortaTone o a otro
teclado equipado con contactos MIDI (Por
ejemplo, el sintetizador Yamaha DX), para
interpretaciones simultáneas.
(Ejemplo)
1. Cuando se conecta el aparato, la modalidad
es: LOCAL ON, OMNI ON, POLY
2. Contenido de transmisión/reconocimiento
en modalidad normal
•Tecla ON/OFF
•Cambio de voz de Orquesta
•Volumen de Orquesta
•Sostenido de Orquesta
3. Asignación de canales MIDI
El canal para recepción/envio puede
asignarse con la siguiente operación.
1 . Pulse el selector JAZZ ORGAN/PIANO de la sección
de Orquesta mientras pulsa el selector de Modalidad
MIDI
33 . (JAZZ ORGAN es designado como el canal
de envió y PIANO como el canal de recepción).
2. Pulse una de las dieciséis teclas negras y blancas de la
izquierda del teclado, que están asignadas a los canales.
(Canales del 1 al 16 desde la izquierda). Las cuatro Luces
de Ritmo indican hexadedmalmente las designaciones
de los 16 canales.
CH CH CH CH CH
2 4 7 9 11
