OFNA Racing Nexx8 User Manual
Page 13

22
23

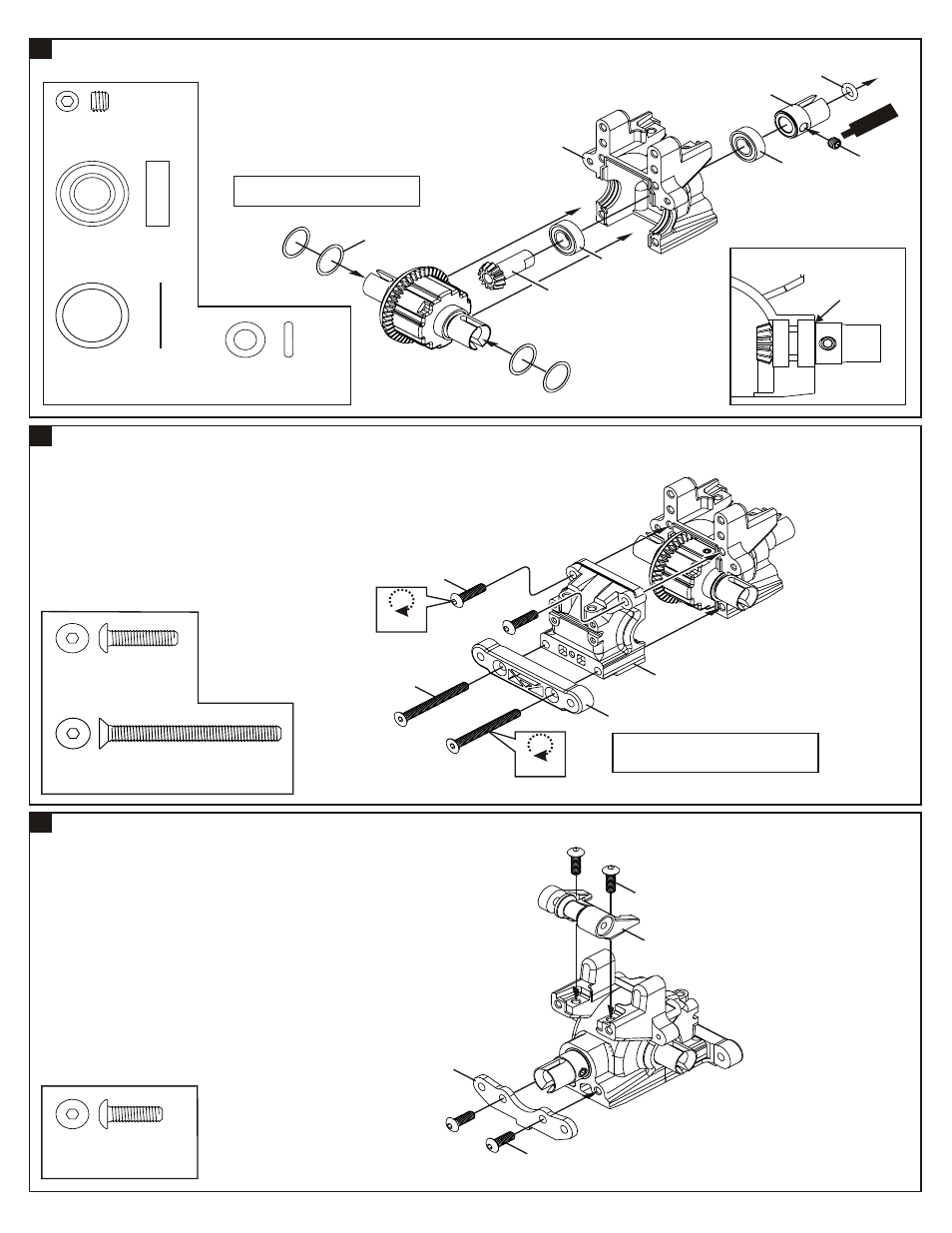

ASSEMBLY OF THE REAR GEAR CASE
ASSEMBLY OF THE REAR GEAR CASE
ASSEMBLY OF THE REAR GEAR CASE
40024
36053
36053
40516
5x4mm
40519
40533
Step detail
Sc
re
w
Ce
me
nt
No interval
Adjust the backlash with the Shims.
30777
94005
4x16mm
Hex Screw
.....x2
94031
4x40mm
Flat Head Hex Screw
.....x2
4x16mm
4x40mm
40533
Do Not
Over Tighten
Do Not
Over Tighten
94004
4x12mm
Hex Screw
.....x2
40539
4x12mm
4x42mm
Take the two degree rear lower arm holder
from 40534 Plastic Tree.
40562
21
40024
13x16x0.2mm
Shim
.....x4
36053
8x16x5mm
Ball Bearing
94036
5x4mm
Set Screw
.....x2
.....x1
.....x1
30777
P5 O-Ring
40534 (2 )
