20
DIRECTIVES D’ASSEMBLAGE
ENSEMBLES DE BOULONS
• Scie emporte-pièce de 1 po ou couteau
utilitaire (si le véhicule comporte un tapis)
• Clй а rochet 3/8 po
• Douilles : 5/16 po, 7/16 po
• Niveau
• Équerre de charpentier
• Clés ouvertes 7/16 po
OUTILS REQUIS

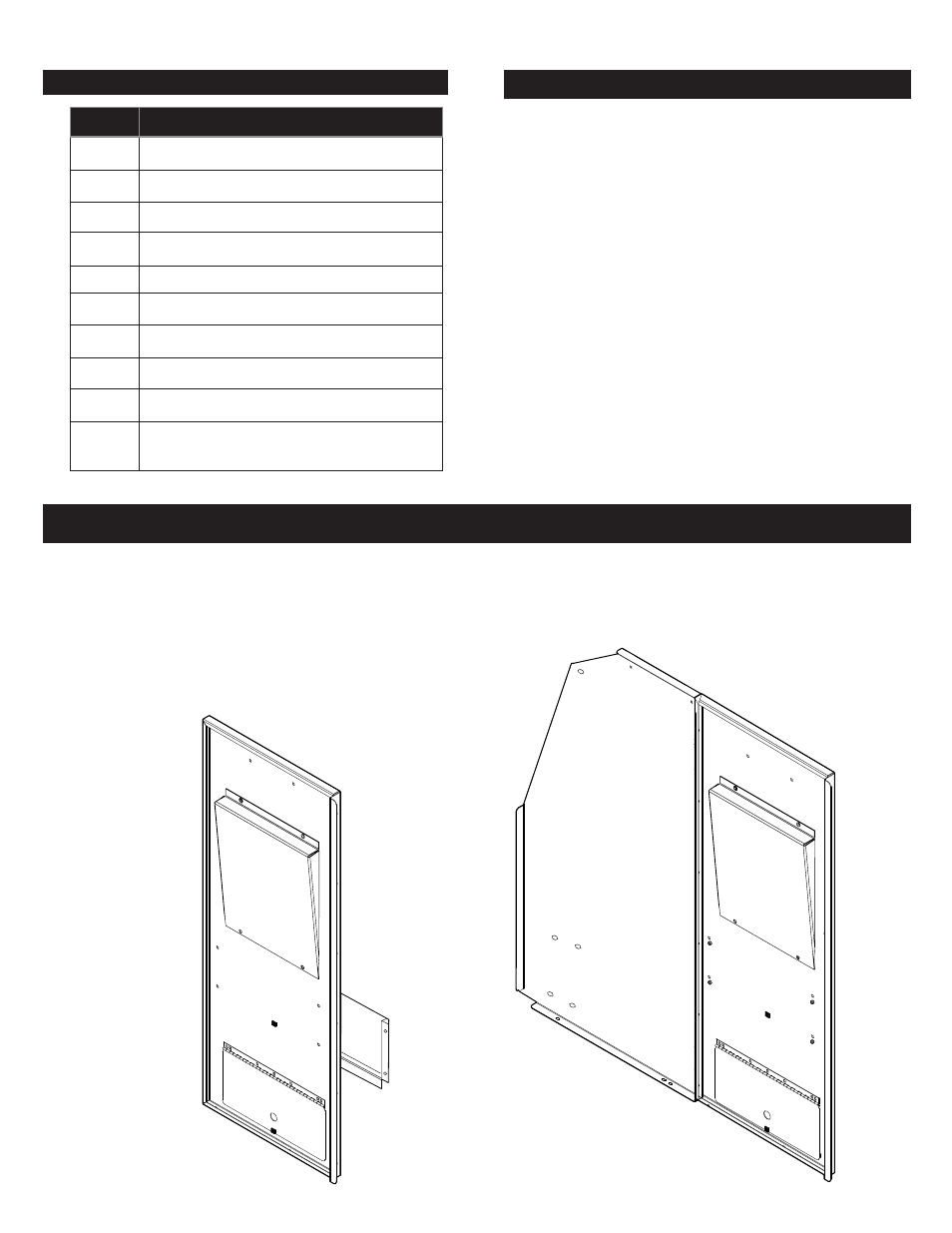

ÉTAPE 1: Fixez la pochette de portière au panneau
central du côté chauffeur à l’aide de quatre (4)
boulons à tête hexagonale 1/4-20 x 5/8 po et
écrous autobloquants 1/4-20.
REMARQUE: Pour maintenir la porte ouverte ou
fermée, appliquez des petits carrés de velcro sur
la porte et sur le panneau central aux endroits
appropriés.
ÉTAPE 2: Fixez le panneau côté conducteur au
panneau central en vous assurant que le bas est à
égalité à l’aide de six (6) boulons à tête hexagonale
1/4-20 x 5/8 po et écrous autobloquants 1/4-20.
QTÉ. Description
39 Boulons à tête hexagonale 1/4-20 x 5/8 po
36 Écrou autobloquant 1/4-20
4 Vis autoperceuse 1/4-14 x 3/4 po
10 Boulon à tête hexagonale M8
18 Rondelle plate 1/4 po
5 Entretoise de fixation
1 Fixations aveugles 1/4-20
1 Outil de pose de fixations aveugles
6 Coussinets en mousse de 1/8 x 1 x 4 po
1
Boulons noirs à tête hexagonale 1/4-20 x
2-1/4 po
