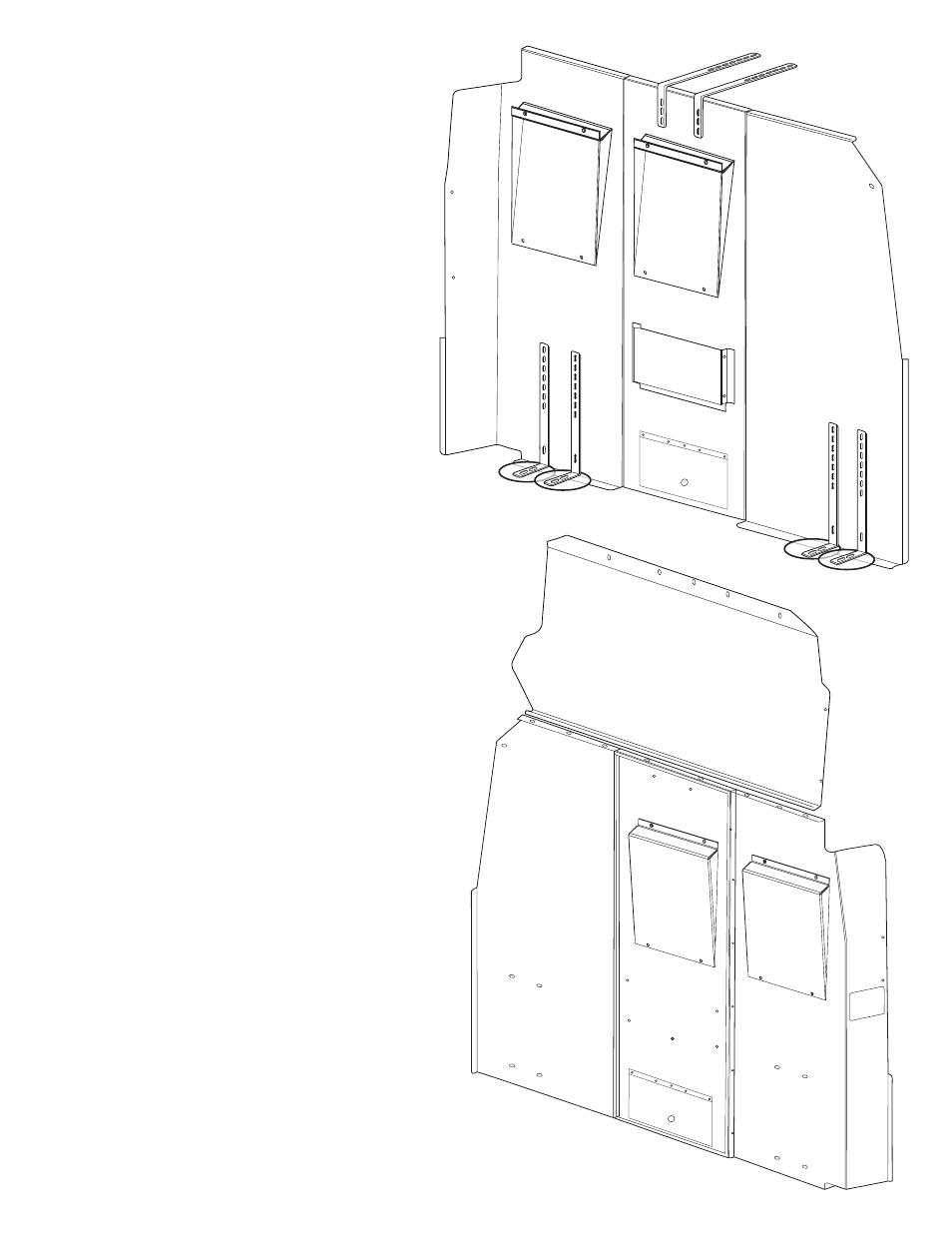

PASO 5A: Techo estándar de Nissan NV
Deslice dos soportes de montaje en la
mampara. Una la almohadilla de 1x4 pulg.
con la mampara en donde el soporte de
montaje hace contacto con la mampara.
Una los soportes con los paneles utilizando
cuatro (4) pernos de cabeza hexagonal de
1/4-20 x 5/8 pulg. y una tuerca de bloqueo
de nailon de 1/4-20. Deje los sujetadores
flojos para que durante la instalación final
sea más fácil realizar los ajustes.
PASO 5B: Techo alto de Nissan NV
PASO 5B: Techo alto de Nissan NV Una
el soporte de la cabecera con la mampara
utilizando seis (6) pernos de cabeza hexagonal
de 1/4-20 x 5/8 pulg. y seis (6) tuercas de
bloqueo de nailon de 1/4-20.
TODAVÍA NO APRIETE TOTALMENTE LOS
SUJETADORES. LAS PIEZAS TODAVÍA
DEBEN MOVERSE EN LAS RANURAS.
