10
WWW.WEATHERGUARD.COM

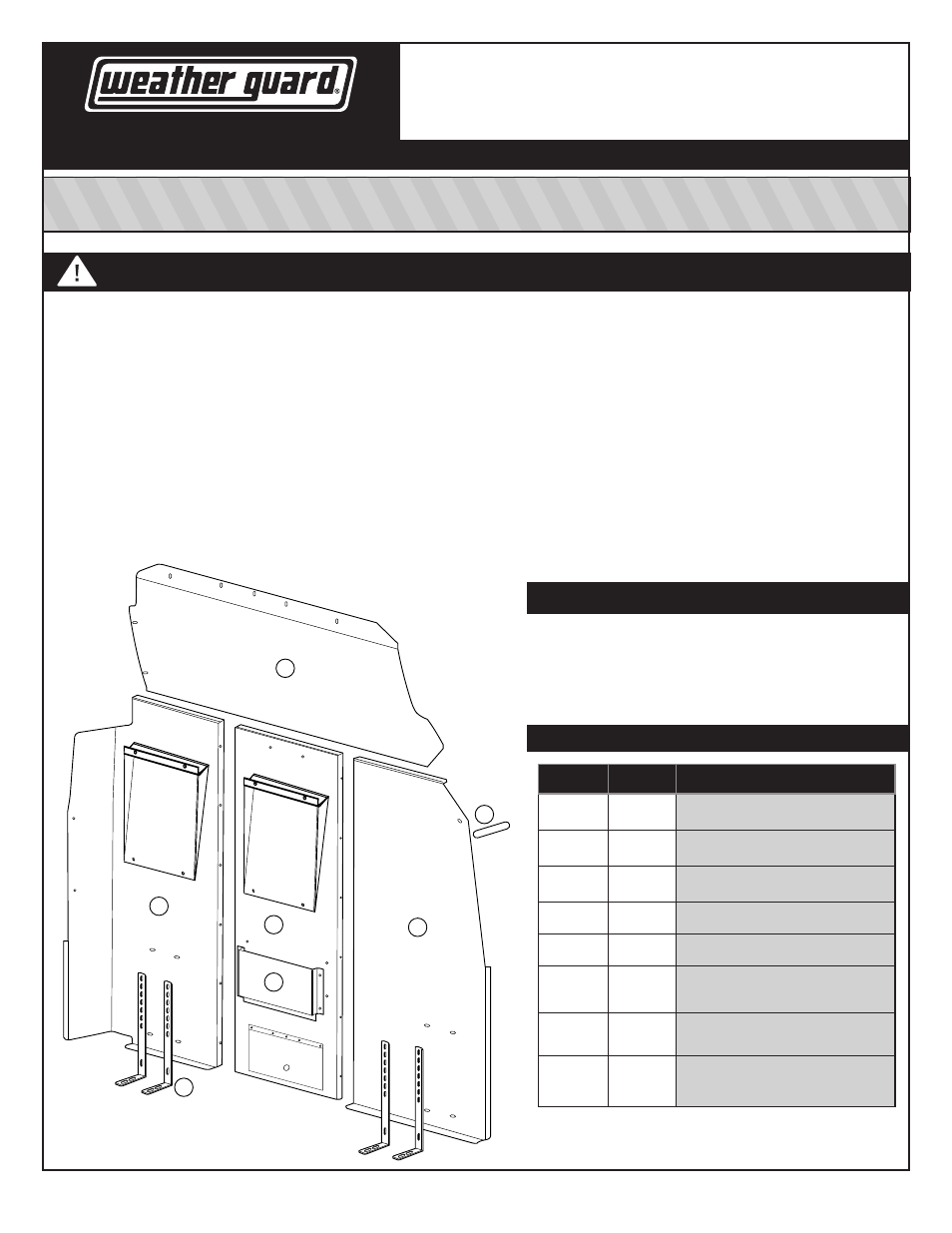

LISTA DE PIEZAS
Artículo Cant. Descripción
A
1 Panel del lado del pasajero
B
1 Panel del lado del conductor
C
1 Panel central
D
1 Cavidad para puerta
E
6 Soportes de montaje
F
1 Soportes de fijación
G 2 Juego de pernos
H 1
Panel de cabecera para techo
alto
MANUAL DE INSTALACIÓN
MAMPARA
Modelo 96201-3-01
VAN STORAGE SOLUTIONS
FOR THE WAY YOU WORK ™
*24-0307*
• La instalación de la mampara WEATHER GUARD® para la Nissan NV es muy clara si se
siguen estas instrucciones.
• Utilice los puntos de montaje instalados en la fábrica; los herrajes en este juego están diseñados
para utilizar estas tuercas preinstaladas.
• La mampara WEATHER GUARD® para la Nissan NV puede mejorarse con un juego de
conversión de puerta de vaivén, 96901-3-01, para aplicaciones de techo alto. Si cree que
quizás desee cambiarla en el futuro, coloque una tuerca adicional en el panel del lado del
conductor y el panel central para dejar suficiente espacio.
• Coloque las esquinas superiores de la mampara lo más cerca posible de las paredes internas
de la van para que la instalación sea resistente y silenciosa.
TIEMPO DE INSTALACIÓN
Tiempo aproximado de instalación: 60
minutos por unidad, esto depende de la
experiencia en instalación de equipos
para vans.
H
A
B C
D
E
F
PLANEE SU VAN (CONSEJOS PARA REALIZAR UNA INSTALACIÓN MÁS RÁPIDA)
ATENCIÓN: LEA Y ENTIENDA TODAS LAS INSTRUCCIONES
Y ADVERTENCIAS ANTES DE ARMAR, INSTALAR O UTILIZAR ESTE PRODUCTO.
Nº de pieza 24-0307 REV. C ECN 5315 05/13
