Pilz PNOZ X9 24VAC 24VDC 7n/o 2 n/c 2so - Manual (Page 8)

- 8 -
O
riginalbetr
iebsanleitung/Or
iginal instructions/Notice or
iginale
19526-6NL-07-2010-08 Pr
inted in Ger
man
y
+49 711 3409-444
Technischer Support Technical support Assistance technique
+49 711 3409-444 +49 711 3409-444
...
In vielen Ländern sind wir durch
unsere Tochtergesellschaften und
Handelspartner vertreten.
Nähere Informationen entnehmen
Sie bitte unserer Homepage oder
nehmen Sie Kontakt mit unserem
Stammhaus auf.
Nos filiales et partenaires
commerciaux nous représentent
dans plusieurs pays.
Pour plus de renseignements,
consultez notre site internet ou
contactez notre maison mère.
In many countries we are
represented by our subsidiaries
and sales partners.
Please refer to our Homepage
for further details or contact our
headquarters.
... ...
www.pilz.com
Pilz GmbH & Co. KG
Felix-Wankel-Straße 2
73760 Ostfildern, Germany
Telephone: +49 711 3409-0
Telefax: +49 711 3409-133
E-Mail: [email protected]
www
Um ein Versagen der Geräte zu verhindern,
an allen Ausgangskontakten für eine aus-
reichende Funkenlöschung sorgen. Bei
kapazitiven Lasten sind eventuell auftreten-
de Stromspitzen zu beachten. Bei DC-
Schützen Freilaufdioden zur Funken-
löschung einsetzen, um die Lebensdauer
der Schütze zu erhöhen. To prevent failure of the unit, all output
contacts should be fused adequately. With
capacative loads, possible current peaks
are to be avoided. With DC contactors/
relays use suitable spark suppression to
ensure extended life of the contactors/
relays. Prévoir un dispositif d’extinction d’arc sur
les contacts de sortie pour éviter un
éventuel disfonctionnement du relais.
Tenir compte des pointes d’intensité en cas
de charge capacitive. Equiper les
contacteurs DC de diodes de roue libre .
Konventioneller thermischer Strom bei gleichzeitiger Belastung mehrerer Kontakte/Conventional thermal current
while loading several contacts/Courant thermique conventionnel en cas de charge sur plusieurs contacts (AC1, DC1)
Anzahl der Kontakte/number of contacts/nombre des contacts 7 6 5 4 3 2 1
I
th
(A) bei Versorgungsspannung DC/with operating voltage DC/
pour tension d’alimentation DC 5 5,5 6 7 8 8 8
I
th
(A) bei Versorgungsspannung AC/with operating voltage AC/
pour tension d’alimentation AC 3 3,2 3,5 4 4,6 5,6 8
EG-Konformitätserklärung:
Diese(s) Produkt(e) erfüllen die Anforderun-
gen der Richtlinie 2006/42/EG über
Maschinen des europäischen Parlaments
und des Rates.
Die vollständige EG-Konformitätserklärung
finden Sie im Internet unter www.pilz.com
Bevollmächtigter: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Deutschland
EC Declaration of Conformity:
This (these) product(s) comply with the
requirements of Directive 2006/42/EC of the
European Parliament and of the Council on
machinery.
The complete EC Declaration of Conformity
is available on the Internet at www.pilz.com
Authorised representative: Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Germany
Déclaration de conformité CE :
Ce(s) produit(s) satisfait (satisfont) aux
exigences de la directive 2006/42/CE
relative aux machines du Parlement
Européen et du Conseil.
Vous trouverez la déclaration de conformité
CE complète sur notre site internet
www.pilz.com
Représentant : Norbert Fröhlich,
Pilz GmbH & Co. KG, Felix-Wankel-Str. 2,
73760 Ostfildern, Allemagne
Typ/
Type/
Type
PNOZ X9
PNOZ X9
PNOZ X9
PNOZ X9
Merkmale/
Features/
Caractéristiques
24 V AC/DC
42 V AC
110 - 120 V AC
220 - 230 V AC
Klemmen/
Terminals/
Borniers
Schraubklemmen/screw terminals/borniers à vis
Schraubklemmen/screw terminals/borniers à vis
Schraubklemmen/screw terminals/borniers à vis
Schraubklemmen/screw terminals/borniers à vis
Bestell-Nr./
Order no./
Référence
774 609
774 601
774 605
774 606
Bestelldaten/Order reference/Caractéristiques
24 V DC
24 V DC
24 V DC

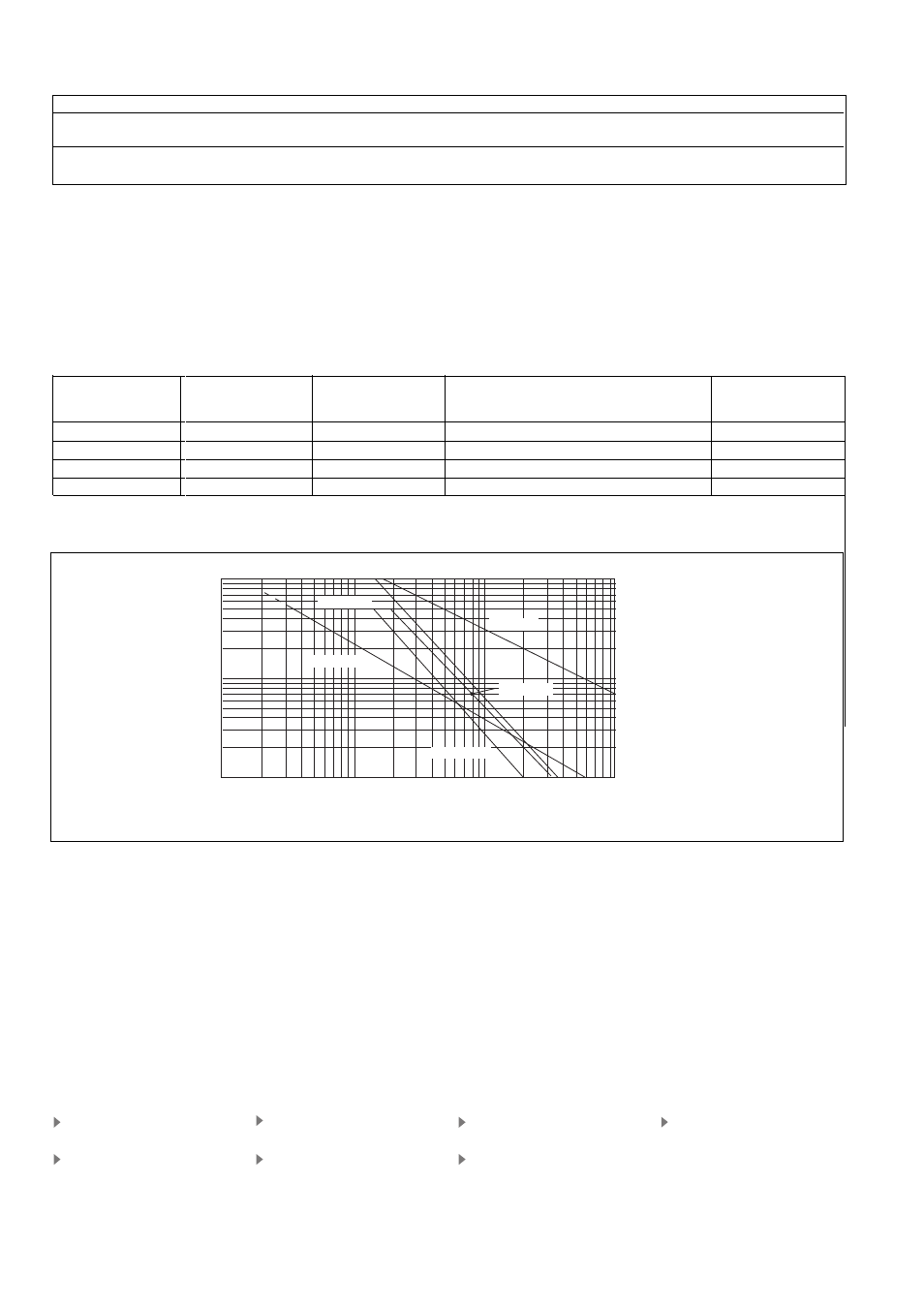

Lebensdauer der Ausgangsrelais/Service Life of Output relays/Durée de vie des relais de sortie
10
1
10 100 1000 10000
Nennbetriebstr
om (A)
Nominal operating current (A)
Courant coupé (A)
0.1
DC13: 24 V
AC15: 230 V
AC1: 230 V
DC1: 24 V
Schaltspielzahl x 103
Cycles x 103
Nombre de manœvres x 103
AC1: 400 V
