Funktionsbeschreibung

Zwei Mikro-Controller werten die Eingangs-
kreise aus und schalten abhängig davon die
Ausgänge. Die Mikro-Controller überwachen
sich gegenseitig.
• Befindet sich der richtige Betätiger

(Transponder) im Ansprechbereich
schaltet der Meldeausgang

Y32

ein. Sind

zusätzlich die Eingangskreise geschlos-
sen, sind die Sicherheitskontakte

12

und

22

eingeschaltet.

• Befindet sich der Betätiger außerhalb des

Ansprechbereichs (geöffnete Schutztür),
oder sind die Eingangskreise nicht
geschlossen, sind die Sicherheits-
ausgänge

12

und

22

und der Meldeaus-

gang

Y32

gesperrt.

• Erfolgt die Abschaltung über die Eingänge,

ist eine Wiedereinschaltung der Ausgänge
erst möglich nachdem beide Sicherheits-
eingänge gleichzeitig unbestromt waren
(Teilbetätigungssperre).

Montage

• Die Montagelage ist beliebig. Die aktiven

Flächen von Sicherheitsschalter und
Betätiger müssen jedoch parallel gegen-
überliegend montiert werden:

• Wenn Sie Sicherheitsschalter und

Betätiger in Umbebung von elektrisch oder
magnetisch leitfähigem Material einbauen,
überprüfen Sie die Schaltabstände, da
Änderungen der typischen Werte zu
erwarten sind (Einbaubeispiel mit Schalt-
abständen siehe "Technischer Katalog
PSENmag und PSENcode").

Achtung!

Wenn Sie den Sicherheitsschalter
überbündig in elektrisch oder
magnetisch leitfähiges Material
einbauen kann sich außerdem der

Wert für den gesicherten Ausschalt-
abstand s

ar

ändern.

• Befestigen Sie Sicherheitsschalter und

Betätiger ausschließlich mit Schrauben M5
mit flacher Kopfunterseite (z.B. M5-
Zylinderkopf- oder -Flachkopfschrauben).
Anzugsdrehmoment max. 1 Nm.

• Der Abstand zwischen zwei Transponder-

Systemen muss mindestens 40 cm
betragen.

Sicherheitsschalter und Betätiger
• keinen starken Stößen oder Schwingun-

gen aussetzen

• nicht als Anschlag benutzen

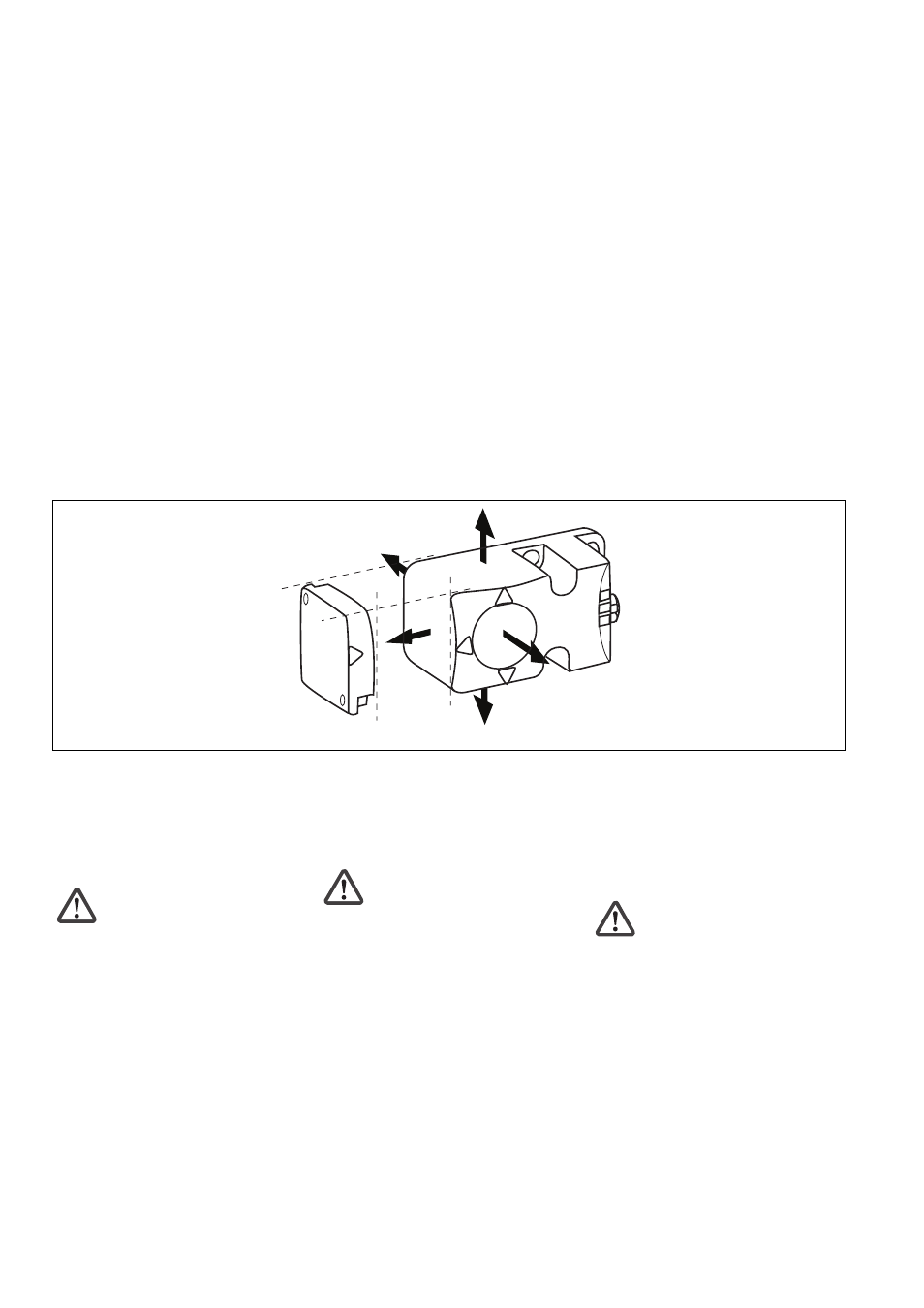

Aktive Flächen PSEN cs2.1p/PSEN cs2.2p/Sensing faces, PSEN cs2.1p/PSEN cs2.2p/Superfici attive di PSEN cs2.1p/PSEN cs2.2p

Function description

Two microcontrollers evaluate the input
circuits and switch the outputs accordingly.
The microcontrollers monitor each other.
• If the correct actuator (transponder) is

within the response range, the signal
output

Y32

switches on. If the input circuits

are also closed, the safety contacts

12

and

22

are switched on.

• If the actuator is not within the response

range (open safety gate) or the input
circuits are not closed, safety contacts

12

and

22

and signal output

Y32

are blocked.

• If the shut down occurs via the inputs,

reactivation of the outputs is only possible
after both safety inputs were simultan-
eously de-energised (partial operation
lock).

Installation

• The unit can be installed in any position.

The sensing faces of safety switches and
actuators, however, must be positioned
opposite each other in parallel:

• If you install safety switches and actuators

in the vicinity of electrically or magnetically
conductive material, check the switching
distances, as changes can be expected
(for a typical installation with switching
distances, see the "PSENmag and
PSENcode technical catalogue").

Caution!

If you install the safety switch non-
flush within electrically or
magnetically conductive material, the

value for the assured release
distance s

ar

can also change.

• Safety switches and actuators should only

be secured using M5 screws with a flat
head (e.g. M5 cheese-head or pan head
screws). Torque setting, max. 1 Nm.

• The distance between two transponder

systems must be at least 40 cm.

Safety switch and actuator
• Do not expose to heavy shock or vibration
• Do not use as a limit stop

Descrizione del funzionamento

Due microprocessori controllano i circuiti di
ingresso e commutano le uscite di
conseguenza. I microprocessori si
controllano reciprocamente.
• Se l’attuatore corretto (transponder) si

trova nel campo di risposta, l’uscita di
segnalazione

Y32

si attiva. Inoltre, se i

circuiti di ingresso sono chiusi i contatti di
sicurezza

12

e

22

sono attivi.

• Se l’attuatore si trova al di fuori del campo

di attivazione (riparo mobile aperto), o i
circuiti di ingresso non sono chiusi, le
uscite di sicurezza

12

e

22

e l’uscita di

segnalazione

Y32

sono disattivate.

• Se la disattivazione avviene tramite gli

ingressi, le uscite possono essere
riattivate solo dopo aver interrotto
l’alimentazione a entrambi gli ingressi di
sicurezza allo stesso tempo (blocco di
comando parziale).

Montaggio

• La posizione di montaggio è indifferente.

Le superfici attive dell’interruttore di
sicurezza e dell’attuatore tuttavia devono
essere montate parallele una di fronte
all’altra:

• Se gli interruttori di sicurezza e gli

attuatori vengono installati nelle vicinanze
di materiale a conduzione elettrica o
magnetica, è necessario verificare le
distanze di commutazione poiché
possono verificarsi delle variazioni
(esempio di installazione con distanze di
commutazione: v. „Catalogo tecnico
PSENmag e PSENcode“).

Attenzione!

Se l’interruttore di sicurezza viene
installato all’interno di materiali a
conduzione elettrica o magnetica,
anche il valore della distanza di

disattivazione garantita s

ar

può

variare.

• Gli interruttori di sicurezza e gli attuatori

devono essere fissati utilizzando viti M5 a
testa piatta (ad es. viti M5 cilindriche o a
testa piatta). Coppia di serraggio: max. 1
Nm.

• La distanza tra due sistemi a transponder

deve essere di almeno 40 cm.

L’interruttore di sicurezza e l’attuatore
• non devono essere esposti a choc o forti

vibrazioni

• non devono essere utilizzati come

finecorsa
