- 14 -
PSEN cs3.1 M12/8-1.5m PSEN cs3.1 M12/8-1.5m PSEN cs3.1 M12/8-1.5m
Technische Daten Technical details Caractéristiques techniques
Elektrische Daten Electrical data Données électriques
Versorgungsspannung U
B
DC Supply voltage U
B
DC Tension d'alimentation U
B
DC 24 V
Spannungstoleranz Voltage tolerance Plage de la tension d'alimentation -20 %/+20 %
Leistungsaufnahme bei U
B
DC Power consumption at U
B
DC Consommation U
B
DC 1,0 W
Max. Einschaltstromimpuls A1 Max. inrush current impulse A1 Impulsion de courant max. lors de
la mise sous tension A1 0,58 A
Impulsdauer A1 Pulse duration A1 Durée d'impulsion A1 1,0000 ms
Spannung an Eingängen Voltage at inputs Tension sur entrées 24 V DC
Strom pro Eingang Current per input Courant par entrée 5,0 mA
Schaltstrom pro Ausgang Switching current per output Intensité de commutation par sortie 100 mA
Schaltleistung pro Ausgang Breaking capacity per output Puissance de commutation par sor-
tie 2,4 W
Max. Schaltfrequenz Max. switch frequency Fréquence de commutation max. 3 Hz
Halbleiterausgänge (kurz-
schlussfest) Semiconductor outputs (short cir-
cuit proof) Sorties statiques (protégées contre
les courts-circuits)
Sicherheitsausgänge OSSD OSSD safety outputs Sorties de sécurité OSSD 2
Meldeausgänge Signal outputs Sorties d'information 1
Max. Gesamtleitungswiderstand R
l-
max
im Eingangskreis
Max. overall cable resistance R
lmax
in the input circuit
Résistance max. de l'ensemble du
câblage R
lmax
dans le circuit d'en-
trée
1000 Ohm
Max. Leitungskapazität an den Si-
cherheitsausgängen Max. line capacitance at the safety
outputs Capacité max. du câblage sur les
sorties de sécurité
Leerlauf, PNOZ mit Relaiskontakten No-load, PNOZ with relay contacts Fonctionnement à vide, PNOZ avec
contacts de relais
400 nF
PNOZmulti, PNOZelog, PSS PNOZmulti, PNOZelog, PSS PNOZmulti, PNOZelog, PSS 400 nF
Zeiten Times Temporisations
Überbrückung bei Spannungsein-
brüchen Supply interruption before deener-
gisation Tenue aux micro-coupures 10,0 ms
Einschaltverzögerung Switch-on delay Temps de montée
nach Anlegen von U
B
after applying U
B
après application de U
B
1,0 s
Eingänge typ. Input typ. Entrées env. 13 ms
Eingänge max. Input max. Entrées max. 20 ms
Betätiger typ. Actuator typ. Actionneur env. 45 ms
Betätiger max. Actuator max. Actionneur max. 120 ms

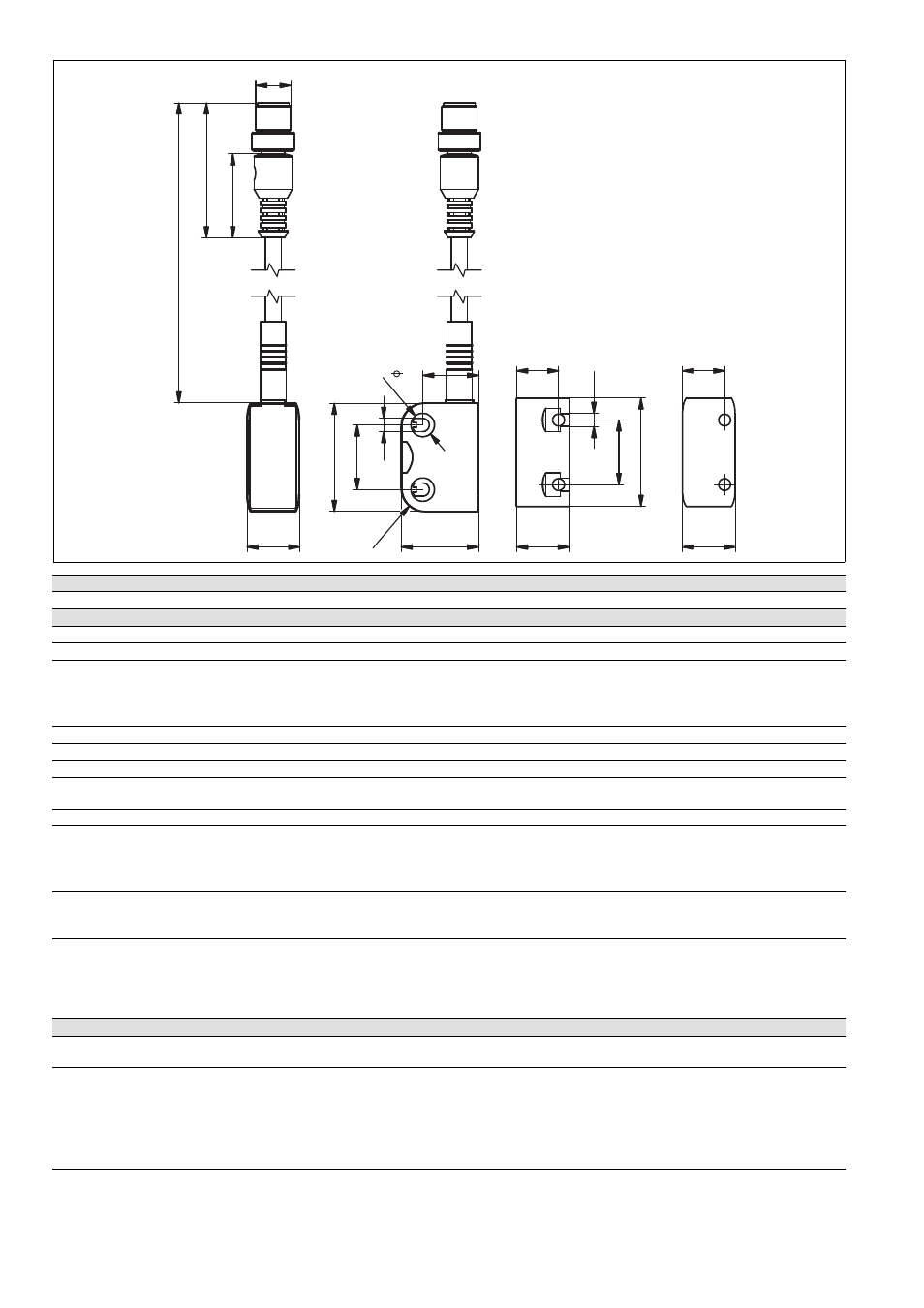

1
5
0
0
±
1
0
3
1
4
8
.5
18
12 M
3
7
2
2 4
,5
26,4
19
8
R
8
18
14,4
18
3
7
2
2
4
,5
14,4
